| 品番 |

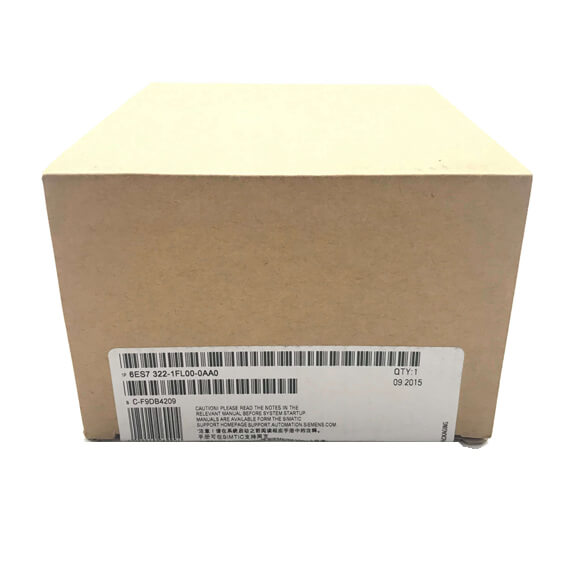

6ES7322-1FL00-0AA0 |
6ES7322-1HF01-0AA0 |
6ES7322-1HF10-0AA0 |
6ES7322-5HF00-0AB0 |
6ES7322-1HH01-0AA0 |
|
SM322、32DO、AC120/230V、1A |
SM322、8DA、24V DC/2A または 230V AC/2A |
SM322、8DA、24V DC/5A または 230V AC/5A |
SM322、8DO リレー、24VDC、120-230V AC、5A |
SM322、16DOリレー |
| 負荷電圧L+ |
|
|
|
|
|
|
●定格値（DC） |
|
24V |
120V |
24V |
120V |
|
●許容範囲、下限値(DC) |
|
|
|
24V |
|
|
●許容範囲、上限値（DC） |
|
|
|
120V |
|
| 負荷電圧L1 |
|
|
|
|
|
|
●定格値（AC） |
120V; AC120/230V |
|
230V |
230V |
230V |
|
●許容範囲、下限値（AC） |
79V |
|
|
|
|
|
●許容範囲、上限値（AC） |
264V |
|
|
|
|
|
●許容周波数範囲、下限値 |
47Hz |
|
|
|
|
|
●許容周波数範囲、上限 |
63Hz |
|
|
|
|
| 入力電流 |
|
|
|
|
|
| 電源電圧 L+ から最大 |
|
160mA |
125mA |
160mA |
250mA |
| 負荷電圧 L1 (負荷なし) から、最大 |
10mA |
|
|
|
|
| バックプレーンバスから 5 V DC、最大 |
190mA |
40mA |
40mA |
100mA |
100mA |
| 電力損失 |
|
|
|
|
|
| 電力損失、代表値。 |
25W |
3.2W |
3.2W |
3.5W |
4.5W |
| デジタル出力 |
|
|
|
|
|
| デジタル出力の数 |
32 |
8;リレー |
8;リレー |
8;リレー |
16;リレー |
| 短絡保護 |
いいえ |
いいえ |
いいえ;外部から提供されるもの |
いいえ;外部から提供されるもの |
いいえ |
| デジタル入力の制御 |
はい |
はい |
はい |
はい |
はい |
| NEMA に基づくモータースターターのサイズ、最大 |
NEMA によるサイズ 4 |
|
|
|
NEMA によるとサイズ 5 |
| ゼロクロススイッチ |
はい;最大。 60V |
|
|
|
|
| 出力のスイッチング容量 |
|
|
|
|
|
|
● ランプ負荷時、最大。 |
50W |
50W |
1500W; AC230V |
1500W; AC230V |
50W; AC230V |
|
●低エネルギー・電子制御装置付蛍光灯 |
|
10×58W |
10×58W |
10×58W |
|
|
● 従来の補償を行った蛍光管 |
|
1x 58W |
1x 58W |
1x 58W |
|
|
●蛍光管、非補償 |
|
10×58W |
10×58W |
10×58W |
|
| 出力電圧 |
|
|
|
|
|
|
● 信号「1」の場合、最小。 |
L1 (-0.8V) |
|
|
|
|
| 出力電流 |
|
|
|
|
|
|
●信号「1」の定格値 |
1A |
2A |
5A |
5A |
2A |
|
● 信号「1」の場合、0 ～ 40 °C、最小許容範囲。 |
10mA |
|
|
|
|
|
● 信号「1」の場合、0 ～ 40 °C、最大許容範囲。 |
1A |
|
|
|
|
|
● 信号「1」の場合、40 ～ 60 °C、最小許容範囲。 |
10mA |
|
|
|
|
|
● 信号「1」の場合、40 ～ 60 °C、最大許容範囲。 |
1A |
|
|
|
|
|
●信号「1」の場合、最小負荷電流 |
10mA |
5mA |
5mA |
10mA |
10mA |
|
● 信号「1」の場合、許容サージ電流、最大。 |
10A;グループごと (AC 2 サイクルの場合) |
|
|
|
|
|
● 信号「0」の場合、残留電流、最大。 |
2mA |
|
|
|
|
| 抵抗負荷による出力遅延 |
|
|
|
|
|
|
●「0」～「1」、最大値 |
1ACサイクル |
|
|
|
|
|
●「1」～「0」、最大値 |
1ACサイクル |
|
|
|
|
| 2つの出力の並列スイッチング |
|
|
|
|
|
|
●アップレーティング用 |
いいえ |
いいえ |
いいえ |
いいえ |
いいえ |
|
●負荷の二重化制御に。 |
はい;同じグループの出力のみ |
はい |
はい |
はい |
はい |
| スイッチング周波数 |
|
|
|
|
|
|
● 抵抗負荷あり、最大。 |
10Hz |
2Hz |
2Hz |
2Hz |
1Hz |
|
● 誘導負荷あり、最大100mA |
0.5Hz |
0.5Hz |
0.5Hz |
0.5Hz |
0.5Hz |
|
● 誘導負荷あり (IEC 60947-5-1、AC15 に準拠)、最大 |
0.5Hz |
|
|
|
|
|
● 誘導負荷時（IEC 60947-5-1、DC13/AC15に準拠）、最大100Ω |
|
0.5Hz |
0.5Hz |
0.5Hz |
0.5Hz |
|
● ランプ負荷時、最大。 |
1Hz |
2Hz |
2Hz |
2Hz |
1Hz |
|
●機械式、最大。 |
|
10Hz |
10Hz |
10Hz |
10Hz |
| 出力の合計電流 (グループごと) |
|
|
|
|
|
| 水平設置 |
|
|
|
|
|
|
— 最高 40 °C、最大 |
4A |
|
|
|
|
|
— 最高 60 °C、最大 |
3A |
|
5A |
5A |
8A |
| 垂直設置 |
|
|
|
|
|
|
— 最高 40 °C、最大 |
4A |
|
5A |
5A |
8A |
| リレー出力 |
|
|
|
|
|
|
●リレーコイルL+の定格電源電圧（DC） |
|
24V; 110mA |
24V |
|
24V |
|
●接点接続（内部） |
|
はい; SIOV-CU4032 K275G |
いいえ |
はい; 330オーム、0.1μF |
いいえ |
|
● 最大動作サイクル数。 |
|
300,000; AC230V:100,000; AC120V: 200,000; DC24V：300,000（2A時） |
300,000; 300,000 (24 V DC、2 A 時); 200 000 (120 V AC、3 A 時); 100,000 (AC230V、3A時) |
100,000; 100,000（DC24V、5A時）、100,000（AC230V、5A時） |
100,000; 50,000 (24 V DC、2 A 時); 700 000 (120 V AC、2 A 時); 100,000 (AC230V、2A時) |
| 接点の開閉容量 |
|
|
|
|
|
|
— 誘導負荷あり、最大 |
|
2A; 2A(AC230V)、2A(DC24V) |
3A; 3A(DC230V)、2A(AC24V) |
5A; 5A(DC230V)、5A(AC24V) |
2A; 2A(AC230V)、2A(DC24V) |
|
— 抵抗負荷あり、最大 |
|
2A |
8A; 8A(DC230V)、5A(AC24V) |
5A; 5A(DC230V)、5A(AC24V) |
2A; 2A(AC230V)、2A(DC24V) |
|
— 熱連続電流、最大。 |
|
3A |
8A |
5A |
2A |
| ケーブル長 |
|
|
|
|
|
|
● シールド、最大。 |
1000メートル |
1000メートル |
1000メートル |
1000メートル |
1000メートル |
|
● シールドなし、最大。 |
600メートル |
600メートル |
600メートル |
600メートル |
600メートル |
| 割り込み/診断/ステータス情報 |
|
|
|
|
|
| アラーム |
いいえ |
いいえ |
いいえ |
はい |
いいえ |
| 診断機能 |
はい;ヒューズが切れているか、負荷電圧がありません |
いいえ |
いいえ |
はい;パラメータ化可能 |
いいえ |
| アラーム |
|
|
|
|
|
|
● 診断アラーム |
いいえ |
いいえ |
いいえ |
はい;パラメータ化可能 |
いいえ |
| 診断 |
|
|
|
|
|
|
● 診断情報の読み取り可能 |
|
|
|
はい |
|
|
●断線 |
|
いいえ |
いいえ |
|
いいえ |
|
●ショート |
|
いいえ |
いいえ |
|
いいえ |
|
●ヒューズ切れ |
|
いいえ |
いいえ |
|
いいえ |
|
● 負荷電圧が不足しています |
|
いいえ |
いいえ |
|
いいえ |
| 診断表示LED |
|
|
|
|
|
|
●定格負荷電圧 PWR（緑） |
|
いいえ |
いいえ |
|
いいえ |
|
●ヒューズOK FSG（緑） |
|
いいえ |
いいえ |
|
いいえ |
|
●グループエラーSF（赤） |
はい |
|
|
はい |
|
|
●ステータスインジケーターデジタル出力（緑色） |
はい;チャンネルごと |
はい |
はい |
はい |
はい |
| 分離の可能性 |
|
|
|
|
|
| 電位分離デジタル出力 |
|
|
|
|
|
|
●チャンネル間 |
はい |
はい |
はい |
はい |
はい |
|
● チャンネル間、グループ内で |
8 |
2 |
1 |
1 |
8 |
|
● チャンネルとバックプレーンバス間 |
はい;フォトカプラ |
はい;フォトカプラ |
はい;フォトカプラ |
はい;フォトカプラ |
はい;フォトカプラ |
|
●チャンネルとリレーの電源間 |
|
|
|
はい |
|
| 分離 |
|
|
|
|
|
| 絶縁テスト済み |
DC4000V |
1 AC500V |
AC2000V |
1 AC500V |
1 AC500V |
| 接続方法 |
|
|
|
|
|
| 必要なフロントコネクタ |
20ピン |
20ピン |
40ピン |
40ピン |
20ピン |
| 寸法 |
|
|
|
|
|
| 幅 |
80mm |
40mm |
40mm |
40mm |
40mm |
| 身長 |
125mm |
125mm |
125mm |
125mm |
125mm |
| 深さ |
117mm |
120mm |
120mm |
120mm |
120mm |
| 重み |
|
|
|
|
|
| 重量、約。 |
500g |
190g |
320g |
320g |
250g |
