Серія №: Yaskawa Servomotor

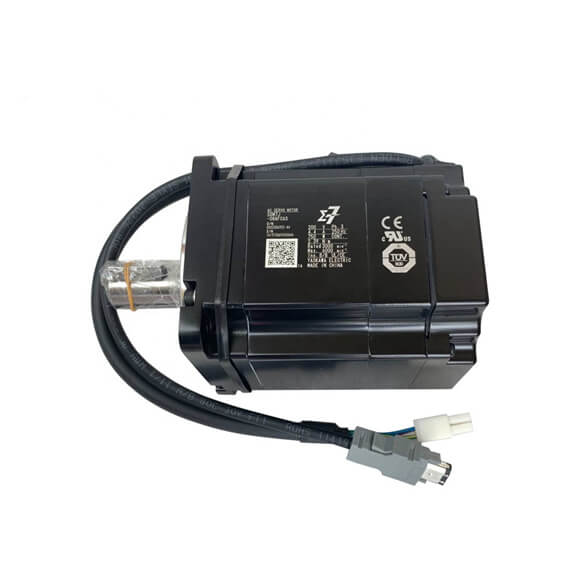

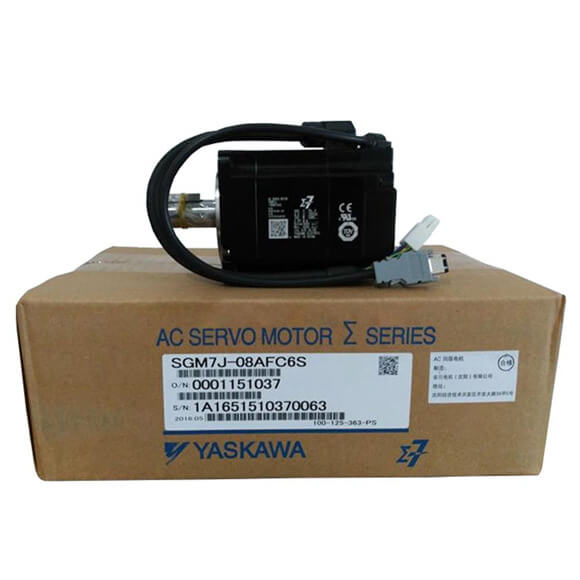

Серводвигуни Yaskawa 750 Вт SGM7J-08A7C6S
Ми можемо постачати електричні частини автоматизації Yaskawa, такі як Yaskawa PLC, Yaskawa Servo Motor & Yaskawa Servo Drive, Yaskawa VFD, Yaskawa Robot тощо.
![]()
Завантажте посібник
| Напруга |
200 В |
|
|
|
|
|
|
| Модель SGM7J- |
A5A |
01A |
C2A |
02A |
04A |
06A |
08A |
| Рейтинг часу |
Безперервний |
|
|
|
|
|
|
| Термічний клас |
UL: B, CE: B |
|
|
|
|
|
|
| Опір ізоляції |
500 В постійного струму, 10 МОм мін. |
|
|
|
|
|
|
| Витримує напругу |
1500 В змінного струму протягом 1 хвилини |
|
|
|
|
|
|
| Збудження |
Постійний магніт |
|
|
|
|
|
|
| Монтаж |
Фланцеві |
|
|
|
|
|
|
| Метод приводу |
Прямий привід |
|
|
|
|
|
|
| Напрямок обертання |
Проти годинникової стрілки (CCW) для орієнтування вперед, якщо дивитися з боку навантаження |
|
|
|
|
|
|
| Клас вібрації*1 |
V15 |
|
|
|
|
|
|
|
Екологічні умови |
Температура навколишнього повітря |
Від 0°C до 40°C (зі зниженням номінальних параметрів можливе використання від 40°C до 60°C.)*4 |
|
|
|
|
|
| Вологість навколишнього повітря |
Відносна вологість від 20% до 80% (без конденсації) |
|
|
|
|
|
|
| Місце встановлення |
• Повинен знаходитися в приміщенні без корозійних і вибухонебезпечних газів. • Має бути добре провітрюваним і вільним від пилу та вологи. • Має полегшувати огляд і очищення. • Має бути на висоті 1000 м або менше. (Зі зниженням номінальних характеристик можливе використання на відстані від 1000 м до 2000 м.)*5• Має бути вільним від сильних магнітних полів. |
|
|
|
|
|
|
| Середовище зберігання |
Зберігайте сервомотор у такому середовищі, якщо ви зберігаєте його з від’єднаним кабелем живлення. Температура зберігання: від -20°C до 60°C (без замерзання) Вологість при зберіганні: від 20% до 80% відносної вологості (без конденсації) |
|
|
|
|
|
|
| Ударостійкість*2 |
Швидкість прискорення удару на фланці |
490 м/с2 |
|
|
|
|
|
| Кількість впливів |
2 рази |
|
|
|
|
|
|
| Вібростійкість*3 |
Швидкість прискорення вібрації на фланці |
49 м/с2 |
|
|
|
|
|
| Застосовні СЕРВОПАКЕТИ |
SGD7S- |
R70A, R70F |
R90A, R90F |
1R6A, 2R1F |
2R8A, 2R8F |
5R5A |
|
| SGD7W- SGD7C- |
1R6A*6, 2R8A*6 |
1R6A, 2R8A*6 |
2R8A,5R5A*6,7R6A*6 |
5R5A, 7R6A |
|
|
|
*1. Клас вібрації V15 вказує на максимальну амплітуду вібрації 15 мм на серводвигуні без навантаження при номінальній швидкості двигуна. Удар, застосований до серводвигуна*2. Стійкість до ударів у вертикальному напрямку, коли серводвигун встановлено з валом у горизонтальному положенні, наведено у таблиці вище.
*3. Стійкість до вібрації по вертикалі, збоку в бік і спереду назад для вібрації в трьох напрямках, коли серводвигун встановлено з валом у горизонтальному положенні, наведено в таблиці вище. Сила вібрації, яку може витримати серводвигун, залежить від застосування. Завжди перевіряйте швидкість вібраційного прискорення, яка застосовується до серводвигуна з фактичним обладнанням. інші показники можуть бути нижчими, ніж досягнуті за допомогою СЕРВОУЗЛА S-7S.
