سیریز #: اومرون فوٹومائکرو سینسر
![]()
ایک مینوئل ڈاؤن لوڈ کریں۔
| ماڈلز |

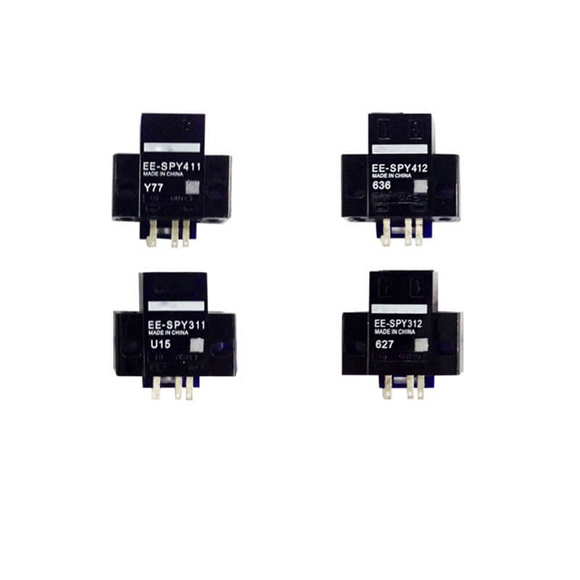

EE-SPY311, EE-SPY411, EE-SPY312, EE-SPY412 |
| فاصلے کا احساس کرنا |
2 سے 5 ملی میٹر (عکاسی عنصر: 90%؛ سفید کاغذ 15 × 15 ملی میٹر) |
| کم سے کم سینسنگ آبجیکٹ |
خالص تانبے کی تار (0.05 ملی میٹر قطر) |
| پس منظر سے فاصلہ *1 |
20 ملی میٹر زیادہ سے زیادہ (ایلومینیم جمع کے ساتھ گلاس) |
| امتیازی فاصلہ |
0.2 ملی میٹر (3 ملی میٹر کے سینسنگ فاصلے کے ساتھ، افقی طور پر) |
| روشنی کا ذریعہ |
GaAs اورکت LED جس کی چوٹی طول موج 940 nm ہے۔ |
| اشارے *2 |
روشنی کا اشارہ (سرخ) |
| سپلائی وولٹیج |
5 سے 24 VDC ±10%، لہر (pp): 5% زیادہ سے زیادہ۔ |
| موجودہ کھپت |
اوسط: 15 ایم اے زیادہ سے زیادہ، چوٹی: 50 ایم اے زیادہ سے زیادہ |
| آؤٹ پٹ کو کنٹرول کریں۔ |
این پی این وولٹیج آؤٹ پٹ:
لوڈ پاور سپلائی وولٹیج: 5 سے 24 وی ڈی سی
لوڈ کرنٹ: 80 ایم اے زیادہ سے زیادہ۔
آف کرنٹ: 0.5 ایم اے زیادہ سے زیادہ۔
1.0 V زیادہ سے زیادہ کے بقایا وولٹیج کے ساتھ 80 mA لوڈ کرنٹ۔
0.4 V زیادہ سے زیادہ کے بقایا وولٹیج کے ساتھ 10 ایم اے لوڈ کرنٹ۔ |
| رسپانس فریکوئنسی *3 |
100 ہرٹج منٹ |
| محیطی روشنی |
3,000 lx زیادہ سے زیادہ رسیور کی سطح پر تاپدیپت روشنی یا سورج کی روشنی کے ساتھ |
محیطی درجہ حرارت
کی حد |
آپریٹنگ: - 10 سے +55 ° C
اسٹوریج: - 25 سے +65 ° C |
| محیطی نمی کی حد |
آپریٹنگ: 5% سے 85%
اسٹوریج: 5% سے 95% |
| کمپن مزاحمت |
تباہی: 10 سے 50 ہرٹز، 1.5 ملی میٹر ڈبل طول و عرض X، Y، اور Z سمتوں میں 2 گھنٹے کے لیے |
| جھٹکا مزاحمت |
تباہی: X، Y، اور Z سمتوں میں 3 بار کے لیے 500m/s2 |
| تحفظ کی ڈگری |
IEC IP50 |
| جڑنے کا طریقہ |
خصوصی کنیکٹر (سولڈرنگ ممکن نہیں) |
| وزن |
تقریبا 2.6 جی |
