| آرٹیکل نمبر |
6ES7318-3EL01-0AB0 |
|

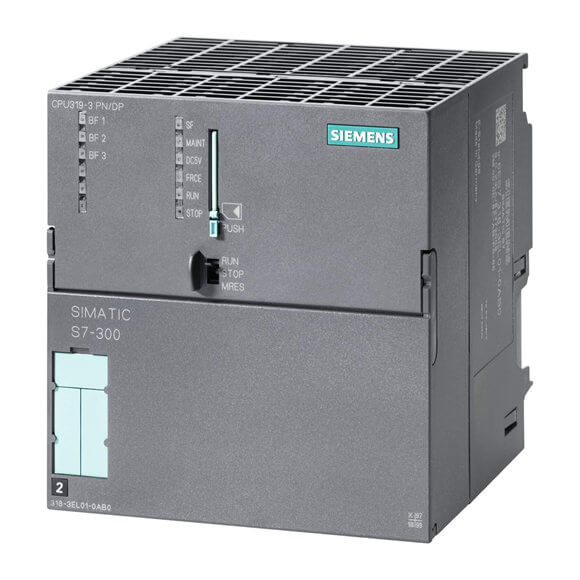

CPU319-3 PN/DP ، 2 MB |
| عام معلومات |
|
| HW فنکشنل حیثیت |
01 |
| فرم ویئر ورژن |
v3.2 |
| مصنوعات کی تقریب |
|
|
● isochronous وضع |
ہاں ؛ 2nd پروفیبس ڈی پی یا پروفیٹ انٹرفیس کے ذریعے |
| انجینئرنگ کے ساتھ |
|
|
● پروگرامنگ پیکیج |
مرحلہ 7 V5.5 یا اس سے زیادہ |
| سپلائی وولٹیج |
|
| ریٹیڈ ویلیو (ڈی سی) |
|
|
● 24 V DC |
ہاں |
| جائز حد ، نچلی حد (DC) |
19.2 وی |
| جائز حد ، اوپری حد (ڈی سی) |
28.8 وی |
| بجلی کی فراہمی کی لائنوں کے لئے بیرونی تحفظ (سفارش) |
2 ایک منٹ۔ |
| مینز بفرنگ |
|
|
eners مینز/وولٹیج کی ناکامی کا ذخیرہ شدہ توانائی کا وقت |
5 ایم ایس |
|
rate دہرائیں شرح ، منٹ۔ |
1 s |
| ان پٹ کرنٹ |
|
| موجودہ کھپت (درجہ بندی کی قیمت) |
1 250 ایم اے |
| موجودہ کھپت (بغیر لوڈ آپریشن میں) ، ٹائپ۔ |
500 ایم اے |
| inrush موجودہ ، ٹائپ. |
4 a |
| i⊃2 ؛ t |
1.2 a⊃2 ؛ · s |
| بجلی کا نقصان |
|
| بجلی کا نقصان ، ٹائپ۔ |
14 ڈبلیو |
| یادداشت |
|
| کام کی یادداشت |
|
|
● مربوط |
2 048 کے بائٹ |
|
● قابل توسیع |
نہیں |
|
data برقرار رکھنے والے ڈیٹا بلاکس کے لئے برقرار رکھنے والی میموری کا سائز |
700 کے بائٹ |
| میموری لوڈ کریں |
|
|
● پلگ ان (ایم ایم سی) |
ہاں |
|
● پلگ ان (ایم ایم سی) ، زیادہ سے زیادہ۔ |
8 ایم بائٹ |
|
MM MMC پر ڈیٹا مینجمنٹ (آخری پروگرامنگ کے بعد) ، منٹ۔ |
10 y |
| بیک اپ |
|
|
● موجودہ |
ہاں |
|
battrict بیٹری کے بغیر |
ہاں |
| سی پی یو پروسیسنگ اوقات |
|
| بٹ آپریشنز کے لئے ، ٹائپ۔ |
0.004 µs |
| ورڈ آپریشنز کے لئے ، ٹائپ۔ |
0.01 µs |
| مقررہ نقطہ ریاضی کے لئے ، ٹائپ۔ |
0.01 µs |
| فلوٹنگ پوائنٹ ریاضی کے لئے ، ٹائپ۔ |
0.04 µs |
| سی پی یو بلاکس |
|
| بلاکس کی تعداد (کل) |
4 096 ؛ (ڈی بی ایس ، ایف سی ایس ، ایف بی ایس) ؛ استعمال شدہ ایم ایم سی کے ذریعہ زیادہ سے زیادہ بوجھ کے قابل بلاکس کو کم کیا جاسکتا ہے۔ |
| ڈی بی |
|
|
● نمبر ، زیادہ سے زیادہ |
4 096 ؛ نمبر کی حد: 1 سے 16000 |
|
● سائز ، زیادہ سے زیادہ۔ |
64 کے بائٹ |
| ایف بی |
|
|
● نمبر ، زیادہ سے زیادہ |
4 096 ؛ نمبر کی حد: 0 سے 7999 |
|
● سائز ، زیادہ سے زیادہ۔ |
64 کے بائٹ |
| ایف سی |
|
|
● نمبر ، زیادہ سے زیادہ |
4 096 ؛ نمبر کی حد: 0 سے 7999 |
|
● سائز ، زیادہ سے زیادہ۔ |
64 کے بائٹ |
| OB |
|
|
● سائز ، زیادہ سے زیادہ۔ |
64 کے بائٹ |
|
free مفت سائیکل obs کی تعداد |
1 ؛ OB 1 |
|
time ٹائم الارم obs کی تعداد |
1 ؛ OB 10 |
|
Ala تاخیر کی الارم کی تعداد |
2 ؛ اوب 20 ، 21 |
|
cyc سائیکلک مداخلت OBS کی تعداد |
4 ؛ OB 32 ، 33 ، 34 ، 35 (OB 35: سب سے چھوٹی سیٹیبل گھڑی کی نبض = 500 µs) |
|
process عمل الارم کی تعداد کی تعداد |
1 ؛ OB 40 |
|
D DPV1 الارم obs کی تعداد |
3 ؛ او بی 55 ، 56 ، 57 |
|
is isochronous وضع obs کی تعداد |
1 ؛ OB 61 |
|
start اسٹارٹ اپ او بی ایس کی تعداد |
1 ؛ OB 100 |
|
as غیر متزلزل غلطی کی تعداد obs |
6 ؛ OB 80 ، 82 ، 83 ، 85 ، 86 ، 87 (OB83 صرف پروفیٹ IO کے لئے) |
|
sy ہم وقت ساز غلطی کی تعداد obs |
2 ؛ OB 121 ، 122 |
| گھوںسلا کی گہرائی |
|
|
preference فی ترجیحی کلاس |
16 |
|
an ایک غلطی کے اندر اضافی |
4 |
| کاؤنٹرز ، ٹائمر اور ان کی عدم استحکام |
|
| S7 کاؤنٹر |
|
|
● نمبر |
2 048 |
| تعی .ن |
|
|
- سایڈست |
ہاں |
|
- نچلی حد |
0 |
|
- اوپری حد |
2 047 |
|
- پیش سیٹ |
z 0 سے z 7 |
| گنتی کی حد |
|
|
- سایڈست |
ہاں |
|
- نچلی حد |
0 |
|
- اوپری حد |
999 |
| IEC کاؤنٹر |
|
|
● موجودہ |
ہاں |
|
● قسم |
SFB |
|
● نمبر |
لامحدود (صرف رام صلاحیت سے محدود) |
