| آرٹیکل نمبر |

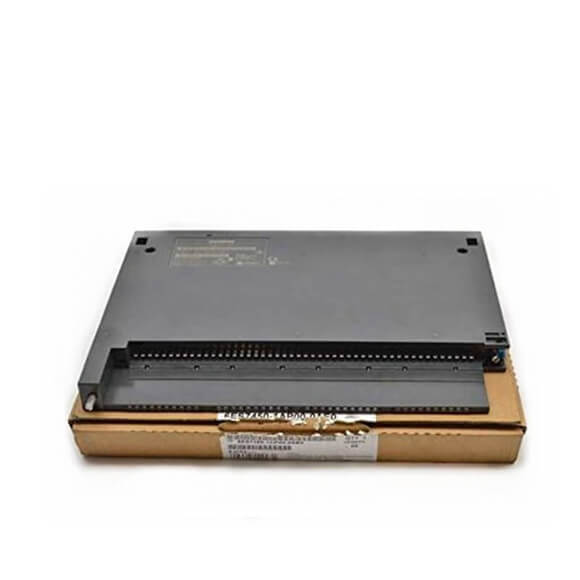

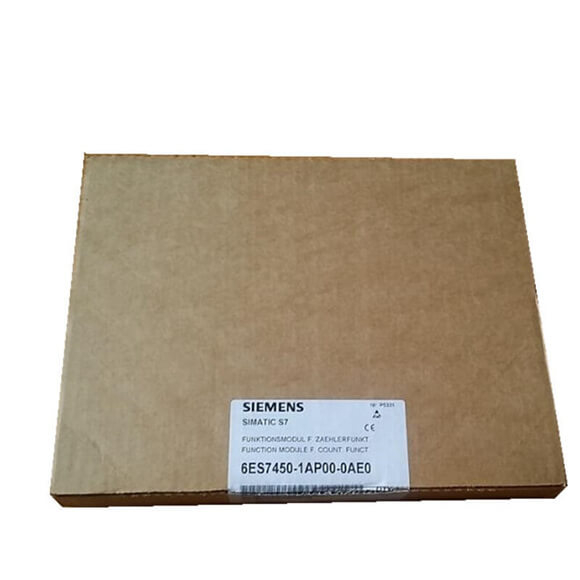

6ES7450-1AP01-0AE0 |
|
ایف ایم 450-1 ، کاؤنٹر ماڈیول ، 2 چینلز |
| سپلائی وولٹیج |
|
| معاون وولٹیج 1 ایل+، لوڈ وولٹیج 2 ایل+ |
|
|
● ریٹیڈ ویلیو (ڈی سی) |
24 وی |
|
● جائز حد ، نچلی حد (DC) |
20.4 V ؛ متحرک 18.5 وی |
|
● جائز حد ، اوپری حد (ڈی سی) |
28.8 V ؛ متحرک 30.2 وی |
| ان پٹ کرنٹ |
|
| بوجھ وولٹیج 1 ایل+ (بوجھ کے بغیر) سے ، زیادہ سے زیادہ۔ |
50 ایم اے |
| لوڈ وولٹیج 2 ایل+ (بغیر بوجھ کے) سے ، زیادہ سے زیادہ۔ |
60 µA |
| بیکپلین بس 5 وی ڈی سی ، میکس سے۔ |
300 ایم اے |
| انکوڈر سپلائی |
|
| 5 V انکوڈر سپلائی |
|
|
● 5 وی |
ہاں ؛ 5.2 V ± 2 ٪ |
|
● شارٹ سرکٹ تحفظ |
ہاں |
|
● آؤٹ پٹ کرنٹ ، زیادہ سے زیادہ۔ |
300 ایم اے |
| 24 V انکوڈر سپلائی |
|
|
● 24 وی |
ہاں ؛ 1L+ (-3 V) |
|
● شارٹ سرکٹ تحفظ |
ہاں |
|
● آؤٹ پٹ کرنٹ ، زیادہ سے زیادہ۔ |
300 ایم اے |
| بجلی کا نقصان |
|
| بجلی کا نقصان ، ٹائپ۔ |
6 ڈبلیو |
| ڈیجیٹل آدانوں |
|
| ڈیجیٹل آدانوں کی تعداد |
6 |
| افعال |
1 گیٹ اسٹارٹ کے لئے ، 1 گیٹ اسٹاپ کے لئے ، 1 کاؤنٹر ترتیب دینے کے لئے 1 |
| ان پٹ وولٹیج |
|
|
sign سگنل کے لئے '0 ' |
-28.8… +5v |
|
sigan سگنل کے لئے '1 ' |
+11 سے +28.8V |
| ان پٹ کرنٹ |
|
|
Sign سگنل کے لئے '1 ' ، ٹائپ۔ |
9 ما |
| ان پٹ میں تاخیر (ان پٹ وولٹیج کی درجہ بندی کی قیمت کے لئے) |
|
|
● ان پٹ فریکوئنسی (0.1 ایم ایس کے وقت کی تاخیر کے ساتھ) ، زیادہ سے زیادہ۔ |
200 کلو ہرٹز |
| معیاری آدانوں کے لئے |
|
|
- پیرامیٹرائزبل |
ہاں |
|
- '0 ' سے '1 ' ، زیادہ سے زیادہ۔ |
2.5 µs ؛ ≥ 2.5 µs (200 کلو ہرٹز) ؛ ≤ 25 µs (20 کلو ہرٹز) |
| ڈیجیٹل آؤٹ پٹس |
|
| ڈیجیٹل آؤٹ پٹ کی تعداد |
4 |
| شارٹ سرکٹ تحفظ |
ہاں ؛ الیکٹرانک طور پر گھوما |
| دلکش شٹ ڈاؤن وولٹیج کی حد |
2L+ (-39 V) |
| آؤٹ پٹ وولٹیج |
|
|
Sign سگنل کے لئے '0 ' ، زیادہ سے زیادہ۔ |
3 وی |
|
Sign سگنل کے لئے '1 ' ، منٹ۔ |
2L+ (-1،5 V) |
| آؤٹ پٹ کرنٹ |
|
|
Sign سگنل کے لئے '1 ' درجہ بندی کی قیمت |
0.5 a ؛ ریس / PD 5 W ٹنگسٹن 24 V DC |
|
sign سگنل کے لئے 0 سے 60 ° C ، منٹ کے لئے جائز حد۔ |
5 ایم اے |
|
Sign سگنل کے لئے 0 سے 60 ° C ، زیادہ سے زیادہ کے لئے جائز حد۔ |
0.6 a |
| مزاحم بوجھ کے ساتھ آؤٹ پٹ میں تاخیر |
|
|
● '0 ' سے '1 ' ، زیادہ سے زیادہ۔ |
300 µs |
| انکوڈر |
|
| مربوط انکوڈرز |
|
|
● اضافی انکوڈر (سڈول) |
ہاں ؛ 2 پلس ٹرینوں کے ساتھ 90 ° تک آفسیٹ |
|
● اضافی انکوڈر (غیر متناسب) |
ہاں |
|
● 24 وی انیشیٹر |
ہاں |
|
● 24 V دشاتمک عنصر |
ہاں ؛ 1 پلس ٹرین ، 1 سمت کی سطح |
| مداخلت/تشخیص/حیثیت سے متعلق معلومات |
|
| حیثیت کا اشارے |
ہاں ؛ CR ، DIR ، آدانوں اور آؤٹ پٹ کی حیثیت کے لئے 14 گرین ایل ای ڈی |
| تشخیصی فنکشن |
ہاں |
| الارم |
|
|
● تشخیصی الارم |
ہاں ؛ پیرامیٹرائزبل |
|
● ہارڈ ویئر میں خلل پڑتا ہے |
ہاں ؛ پیرامیٹرائزبل |
| تشخیص |
|
|
● تشخیصی معلومات پڑھنے کے قابل |
ہاں |
| تشخیصی اشارے ایل ای ڈی |
|
|
● اندرونی غلطی INTF (سرخ) |
ہاں |
|
● بیرونی غلطی ایکسٹف (سرخ) |
ہاں |
|
● اسٹیٹس انڈیکیٹر ڈیجیٹل ان پٹ (سبز) |
ہاں |
|
● اسٹیٹس انڈیکیٹر ڈیجیٹل آؤٹ پٹ (سبز) |
ہاں |
| کاؤنٹر |
|
| کاؤنٹر ان پٹ کی تعداد |
2 ؛ 32 بٹ یا ± 31 بٹ |
| کاؤنٹر ان پٹ 5 وی |
|
|
● قسم |
422 روپے |
|
res ریزسٹر کو ختم کرنا |
220 ω |
|
● امتیازی ان پٹ وولٹیج |
منٹ 0.5 وی |
|
frequent گنتی فریکوئنسی ، زیادہ سے زیادہ۔ |
500 کلو ہرٹز |
| کاؤنٹر ان پٹ 24 وی |
|
|
sigan سگنل کے لئے ان پٹ وولٹیج '0 ' |
-30 سے +5 وی |
|
sign سگنل کے لئے ان پٹ وولٹیج '1 ' |
+11 سے +30V |
|
sigin سگنل کے لئے ان پٹ موجودہ '1 ' ، ٹائپ۔ |
9 ما |
|
frequent گنتی فریکوئنسی ، زیادہ سے زیادہ۔ |
200 کلو ہرٹز |
|
● کم سے کم نبض کی چوڑائی |
≥ 2.5 µs (200 کلو ہرٹز) ؛ ≥ 25 µs (20 کلو ہرٹز) (پیرامیٹرائز ایبل) |
| ممکنہ علیحدگی |
|
| ممکنہ علیحدگی ڈیجیٹل آدانوں |
|
|
چینلز اور بیک پلین بس کے درمیان |
ہاں ؛ آپٹوکوپلر |
| ممکنہ علیحدگی ڈیجیٹل آؤٹ پٹس |
|
|
چینلز اور بیک پلین بس کے درمیان |
ہاں ؛ آپٹوکوپلر |
| ممکنہ علیحدگی کاؤنٹر |
|
|
چینلز اور بیک پلین بس کے درمیان |
ہاں ؛ آپٹوکوپلر |
| علیحدگی |
|
| تنہائی کے ساتھ تجربہ کیا |
500 وی |
| کنکشن کا طریقہ |
|
| مطلوبہ فرنٹ کنیکٹر |
1x 48 پن |
| طول و عرض |
|
| چوڑائی |
25 ملی میٹر |
| اونچائی |
290 ملی میٹر |
| گہرائی |
210 ملی میٹر |
| وزن |
|
| وزن ، تقریبا |
650 جی |
