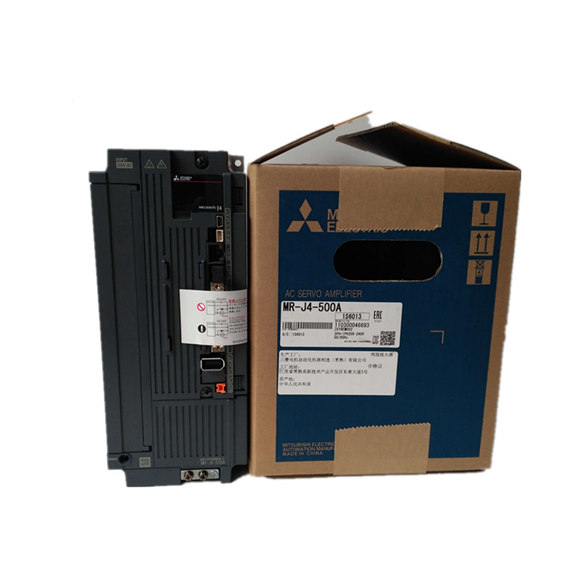

| Mitsubishi MELSERVO-J4 seriyali servo kuchaytirgich MR-J4-_(-RJ) |
10A |
20A |
40A |
60A |
70A |
100A |
200A |
350A |
500A |
700A |
11KA |
15KA |
22KA |
| Nominal kuchlanish |
3 fazali 170 V AC |
| Nominal oqim [A] |
1.1 |
1.5 |
2.8 |
3.2 |
5.8 |
6.0 |
11.0 |
17.0 |
28.0 |
37.0 |
68.0 |
87.0 |
126.0 |
Voltaj/chastota ACinput da |
3 fazali yoki 1 fazali 200 V AC dan 240 V AC, 50 Gts/60 Gts |
3 fazali yoki 1 fazali 200 V AC to 240 V AC, 50 Gts/60 Gts (14-eslatma) |
3 fazali 200 V AC dan 240 V AC, 50 Gts/60 Gts |
| DCinput (17-eslatma) |
283 V doimiy tokdan 340 V gacha |
| Nominal oqim [A] (Izoh 11) |
0.9 |
1.5 |
2.6 |
3.2 (5-eslatma) |
3.8 |
5.0 |
10.5 |
16.0 |
21.7 |
28.9 |
46.0 |
64.0 |
95.0 |
| Ruxsat etilgan kuchlanish o'zgarishi
ACinput da |
3 fazali yoki 1 fazali 170 V AC dan 264 V ACgacha |
3 fazali yoki 1 fazali 170 V AC dan 264 V AC (14-eslatma) |
3 fazali 170 V AC dan 264 V AC |
| DCinput (17-eslatma) |
241 V doimiy tokdan 374 V gacha |
| Ruxsat etilgan chastota o'zgarishi |
±5% ichida |
| Quvvat manbai [kVA] quvvati |
10.2-bo'limga qarang. |
| Shoshilinch oqim [A] |
10.5-bo'limga qarang. |
| Interfeys quvvat manbai kuchlanishi |
24 V DC ± 10% |
| Joriy quvvat [A] |
0,5 (shu jumladan CN8 ulagich signallari) (1-eslatma) |
| Nazorat usuli |
Sinus to'lqinli PWM nazorati, joriy nazorat qilish usuli |
| Dinamik tormoz |
O'rnatilgan |
Tashqi variant (8, 12-eslatma) |
| To'liq yopiq pastadir nazorati |
Mos (9-eslatma) |
| Yuk tomonidagi enkoder interfeysi (eslatma 10) |
Mitsubishi Electric yuqori tezlikdagi ketma-ket aloqa |
| Aloqa funktsiyasi
|
USB: shaxsiy kompyuterga yoki boshqalarga ulanish (MR Configurator2-mos keladi) |
|
RS-422/RS-485: 1: n aloqa (32 eksagacha) (7, 13-eslatma) |
| Kodlovchining chiqish impulslari |
Mos (A/B/Z-fazali puls) |
| Analog monitor |
Ikki kanal |
