| Mitsubishi VFD inverter |

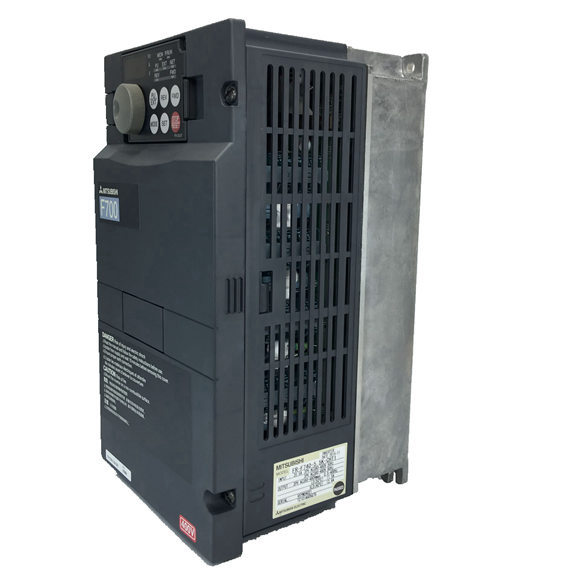

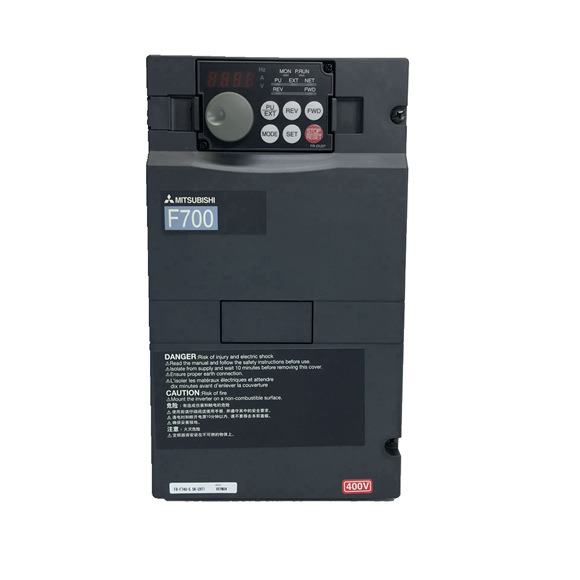

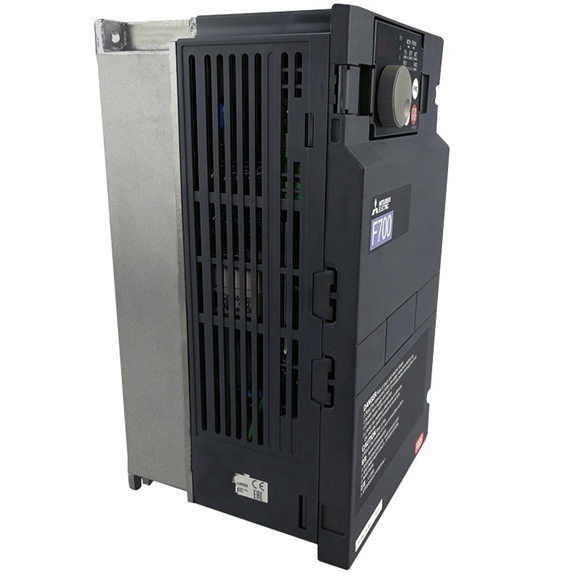

Mitsubishi vfds Inverter Fr-F740 seriyali 0.75k 90k gacha |
| Nazorat xususiyatlari
Nazorat tizimi |
Yuqori tashuvchi chastota pwm boshqarish (V / F nazorati) / Optimal Eg'riqni boshqarish / Oddiy Magnit Flux vektorni boshqarish |
| Chiqish chastotasi diapazoni |
0,5 dan 400hz |
| Chastotani sozlash Qarorni analog kiritish |
0.015hz / 0 dan 60 soatgacha (Terminal 2, 4: 12bit / 12bit); 0.03hz / 0 dan 60hzgacha 0,06hz / 0 dan 60hz (Terminal 1: 0 dan 5 V ning 10bitgacha) |
| Raqamli kiritish |
0,01hz |
| Chastota aniqligi
Analog kirish |
Maksimal 0,2% ichida. Chekish chastotasi (25 ° C ± 10 ± 10 ° C) |
| Raqamli kiritish |
Belgilangan chiqish chastotasining 0,01% ichida |
| Volgalanish / chastota xususiyatlari |
Asosiy chastota 0 dan 400 marotgacha o'rnatilishi mumkin. Doimiy moment / o'zgaruvchan moment naqshlari yoki sozlanishi 5 ballni tanlash mumkin. |
| Boshlang'ich moment |
Oddiy Magnit Flux vektorli vektorni boshqarish va slip kompensatsiyasiga o'rnatilganda 120% (3hz) |
| Tezlashtirish / o'chirish vaqti sozlamalari |
0 dan 3600 gacha (tezlashtirish va pasayish individual ravishda o'rnatilishi mumkin), chiziqli yoki s-naqshni tezlashtirish / o'chirish rejimini tanlash mumkin |
| Dc in'ektsiya tormozi |
Operatsion chastota (0 dan 120 soatgacha), operatsion vaqt (0 dan 10 gacha), operatsion kuchlanish (0 dan 30%) o'zgaruvchidir |
| Stallning oldini olish bo'yicha ishlash darajasi |
Funktsiyadan foydalanish yoki bo'lmaydimi yoki tanlanmagan holda joriy darajadagi ishlashni amalga oshirish mumkin |
| Operatsion xususiyatlari
Chastotani o'rnatish signallari Analog kirish |
Terminal 2, 4: 0 dan 10V, 0 dan 5v, 4 dan 20mmani tanlash mumkin. 1: -10 dan + 10V gacha, -5 dan 5v gacha tanlash mumkin. |
|
Raqamli kiritish |
To'rt xonali yoki 16-bitli ikkitasi yordamida 16-bitli ikkitasi (FR-A7AX variantida foydalanilganda) |
|
Signalni boshlang |
Oldinga va orqaga burilish uchun individual ravishda mavjud. Avtomatik o'z-o'zini ushlab turish uchun avtomatik ravishda kirish (3 sim kirish) ni tanlash mumkin. |
|
Kirish signallari |
PU78-dan PR.189-dan foydalanilgan har qanday o'n ikki signalni tanlang (bir lahzali elektr uzatish signali), PU ulanishini (tezkor quvvatni qayta tiklash), PU ulanishini (bir lahzer elektr uzatish) Terminal, PUning ishlashi, tashqi operatsion almashinuv, O'z-o'zini tutatish buyrug'i, translyatsiya qilish, 'PTC termistor', PTC termistorini, PTC termistorini, PTC termistorini, PTC termistorini, PTC termistorini, PTC termistorini, PTC termistorini, PTC termistorini, PTC termistorini, PTC termistorini, PTC termistorini, PTC termistori kiritish, PTC termistorini, PTC termistori kiritish, PTC termistorini, PTC termistori kiritish, PTC termistori kiritish, PTC termistori |
|
Operatsion funktsiyalar |
Maksimal va minimal chastota sozlamalari, chastota bo'yicha sakrash, tashqi termalıkıq erlarni qayta ishlash, tezkor elektr energiyasi bilan ishlashni amalga oshirish, qayta ishlash rejimining oldini olish, PIDni boshqarish, kompyuter Linksiyasi ishi (RS-485). |
|
Chiqish signallari Ishlash holati |
PR.190-dan PR.196-dan foydalanilgan har qanday etti signalni tanlang (chiqinuvchi terminal funktsiyasi) dan (chiqishni terminal funktsiya qilish), Nol terminalni aniqlash / chiqish chastotasi. Teskari aylanma mahsulot, tijorat elektr ta'minoti almashinuvi, tijorat elektr stantsiyasi, Fan Gapiruvi, Fan Gapiruvi, Fan Gapiruvi, Fan Gapirgichni qayta ishlash, elektr energiyasini qayta ishlash buyrug'i, vaqtni o'zgartirish Vaqtni belgilash, joriy qiymatni o'zgartirish. O'rtacha monitor, Budiltni chiqarish 2, texnik xizmati signalizatsiyasi, masofadan turib ishlab chiqarish, kichik ishlamay qolgan mahsulotlar, signal ishlab chiqarish. Kollect Collection (5 ball), rely chiqishi (2 ball) va inverterning signal kodi ochiq kollektordan chiqishi mumkin (4 bit). |
|
Fr-A7A-da ishlatilganda (variant) |
PR yordamida har qanday etti signalni tanlang. 313-oldin PR. Kuchli tutqichning asosiy harakati, asosiy tutqichning asosiy harakati, Sovutish fanati, inrousning cheklovi. |
|
Pulse / analog mahsulot |
Chiqish chastotasi, motorli oqim (barqaror yoki cho'qqisi), o'lchashning kuchlanishini, elektr tarmog'idagi kuchlanish, elektr energiyasini olish va kuchlanishli ishlov berish, elektr energiyasini tejash funktsiyasi, PID-ni tejash effektlari, PID-ni tejash effektlari, PID-ni tejash effektlari, PID-ni tejash effektlari, PID-ni saqlash darajasi 54 'FM terminal funktsiyasi tanlovi (puls poezd ishlab chiqarish) ' va PR. 158 'AM terminal funktsiyasi tanlovi (analog chiqishi) '. |
| Ko'rsatmoq
Pu (Fr-DU07 / FR-PU04) Ishlash holati |
Chiqish chastotasi, motorli oqim (barqaror yoki cho'qqisi), Elektr energiyasini, Conulation kuchlanishini, Conulation kuchlanishi, Conulation kuchlanishini, Conulation kuchlanishini, Conulativ kuchlanish kuchi, Conulyativ kuchlanish kuchi, PID belgilash joyi, PID Jarayon qiymati, PID og'ish qiymati, Inverter I / O Terminal Terminal (* 1), chiqish terminali variantini monitoring (* 2), Terminal tayinlash holati (* 2) |
|
Signalni aniqlash |
Himoya funktsiyasi yoqilganda, himoya funktsiyasi yoqilganda, protsedura funktsiyasi faollashtirilganda va oxirgi 8 signalizatsiya qilingan vaqt saqlanadi. |
|
Interfaol yo'l-yo'riq |
Operatsion qo'llanma / yordam funktsiyasi bilan tortishish (* 2) |
|
Himoya / ogohlantirish funktsiyasi |
Doimiy tezlikda, tezlashuv paytida haddan tashqari tezlik, kesish paytida haddan tashqari ko'payish, dozuromni haddan tashqari oshirib yuborish paytida haddan tashqari olib tashlanish, dervatsiyalarni haddan tashqari oshirib yuborish paytida haddan tashqari ko'payish, derazani himoya qilish paytida haddan tashqari oshirib yuborish, dozurar joyni haddan tashqari oshirib yuborish, dozurani haddan tashqari oshirib yuborish, ishlab chiqarishning haddan tashqari yuklanishi, chiqishning pasayishi, chiqindilarining chiqishi, chiqindilarining haddan tashqari ko'payishi, tashqi mahsulotning ishlamay qolishi, tashqi mahsulotni haddan tashqari oshirib yuborish. Relye operatsiyasi, PTC termistorining ishlashi, parametrlardagi xato, protsessozlik, Analogni o'chirish, Analogni o'chirish, Analogni o'chirish, Analogni o'chirish, Analog 'signallari, haddan tashqari yo'lning oldini olish, Overvoltage Stallning oldini olish, elektron pochtaning oldini olish. Termal post, PU to'xtash, texnik taymer signal (* 1), parametr Yozish xatosi, Operatsion xatosi, operatsion panelni qulflash. |
| Atrof-muhit
Atrof-muhit harorati |
-10 ° C dan + 50 ° C gacha (muzlashsiz) |
|
Atrof-muhit bilan namlik |
90% RH yoki Kamroq (kondensat bo'lmagan) |
|
Saqlash harorati (* 3) |
-20 ° C dan + 65 ° C gacha |
|
Atmosfera |
Yopiq (korroziy gaz, yog'li gaz, neft tumanlari, chang va illatlar va boshqalar) |
