| Turi |
Standart turi |
2-chiqish turi |
Kabel turi
(analog chiqish turi) |
| NPN chiqishi |
FX-501 |
FX-502 |

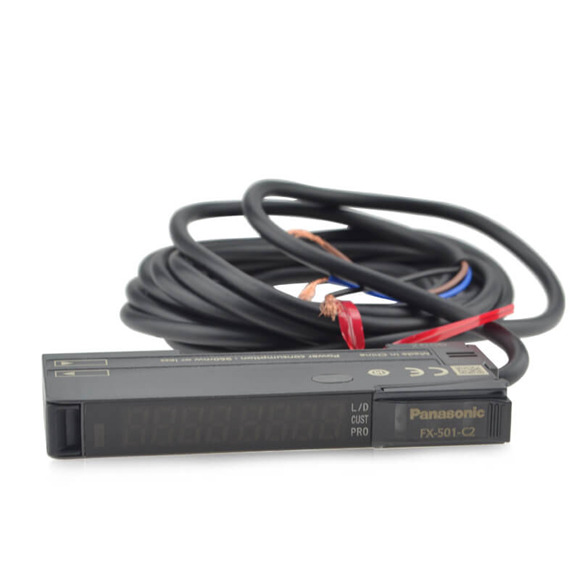

FX-505-C2 |
| PNP chiqishi |
FX-501P |
FX-502P |
FX-505P-C2 |
| Idoralar belgisi direktivasiga muvofiqligi |
EMC Direktivasi, RoHS Direktivi |
|
|
| Ta'minot kuchlanishi |
12 dan 24 V gacha DC+10-15 % Ripple PP 10 % yoki undan kam |
|
|
| Quvvat iste'moli |
Oddiy ish: 960 mVt yoki undan kam (kabel tipidagi analog chiqishdan tashqari, 24 V ta'minot zo'riqishida joriy iste'mol 40 mA yoki undan kam)
EKO rejimi: 680 mVt yoki undan kam (24 V besleme zo'riqishida joriy iste'mol 28 mA yoki undan kam, kabel tipidagi analog chiqishdan tashqari) |
|
|
Chiqish
(2-chiqish turi va kabel turi:
Chiqish 1, Chiqish 2) |
NPN ochiq kollektorli tranzistor
• Maksimal cho'kish oqimi: 100 mA (2-chiqish turi va kabel turi 50 mA) (2-eslatma)
• Qo'llaniladigan kuchlanish: 30 V doimiy yoki undan kam (chiqish va 0 V o'rtasida)
• Qoldiq kuchlanish: 2 V yoki undan past (3-eslatma) (maksimal cho'kish oqimida)
PNP ochiq kollektorli tranzistor
• Maksimal manba oqimi: 100 mA (2-chiqish turi va kabel turi 50 mA) (2-eslatma)
• Amaldagi kuchlanish: 30 V doimiy yoki undan kam (chiqish va +V o'rtasida)
• Qoldiq kuchlanish: 2 V yoki undan kam (3-eslatma) (maksimal manba oqimida)
|
|
|
| Javob vaqti |
H-SP: 25 ms yoki undan kam, FAST: 60 ms yoki undan kamroq, STD: 250 ms yoki undan kam, UZOQ: 2 ms yoki undan kam, U-LG: 4 ms yoki undan kamroq, HYPR: 24 ms yoki undan kamroq, tanlash mumkin |
|
|
Analog chiqish
(faqat kabel turi) |
Chiqish oqimi: 4 dan 20 mA gacha. [H-SP, FAST STD: 0 dan 4000 tagacha, UZOQ: 0 dan 8000 tagacha (Izoh 4)], Javob vaqti: 2 ms yoki undan kam, Nol nuqtasi: 4 mA ±1 % FS ichida, oraliq: 16 mA ± 5 % FS oralig‘ida, Litsion: 16 mA ± 5 % FS chegarasida, Lityum ±3 % FS: 0 da, qarshilik 250 Ō gacha |
|
|
Tashqi kirish
(faqat 2-chiqish turi,
2-chiqish bilan almashtirilishi mumkin) |
- |
NPN kontaktsiz kirish
• Signal holati
Yuqori: +8 V dan +V gacha doimiy yoki ochiq
past: 0 dan +1,2 V gacha shahar
(0,5 mA manba oqimida)
• Kirish empedansi: taxminan 10 kŌ.
PNP kontaktsiz kirish
• Signal holati
Yuqori: +4 V dan +V gacha doimiy (3 mA cho'kish oqimida)
Past: 0 dan +0,6 V gacha doimiy yoki ochiq
• Kirish empedansi: taxminan 10 kŌ.
|
|
Mumkin bo'lgan tashqi
kiritish funktsiyasi |
- |
Emissiyani to'xtatish / O'qitish (To'liq avtomatik, Limit, 2 nuqta) / Mantiqiy ishlashni sozlash / Nusxalash qulfi / Displeyni sozlash / Ma'lumotlar bankini yuklash / Ma'lumotlar bankini saqlash, tanlash mumkin |
|
| Sezuvchanlik sozlamalari |
2 nuqtali o'qitish / Limitli o'qitish / To'liq avtomatik o'qitish / Qo'lda sozlash |
|
|
Hodisa yorug'ligi
intensivligini ko'rsatish diapazoni |
H-SP / FAST / STD: 0 dan 4 000 gacha, UZOQ: 0 dan 8 000 gacha, U-LG / HYPR: 0 dan 9 999 gacha |
|
|
| Taymer funktsiyasi |
Oʻzgaruvchan oʻchirish kechikishi / ON-kechikish /Bir martalik / ON-kechikish • Oʻchirish-kechikish / ON-kechikish • Bir martalik taymer, samarali yoki samarasiz almashtirilishi mumkin |
Oʻzgaruvchan oʻchirish kechikishi / ON-kechikish /Bir martalik / ON-kechikish • Oʻchirish-kechikish / ON-kechikish • Bir martalik taymer, samarali yoki samarasiz almashtirilishi mumkin |
|
|
|
O'zgaruvchan o'chirish kechikishi / ON-kechikish / bir martalik taymer bilan birlashtirilgan, samarali yoki samarasiz almashtirilishi mumkin |
|
Yorug'lik chiqaradigan
miqdorni tanlash
funktsiyasi |
Birlashtirilgan, 3 daraja (har bir daraja 25 dan 100 %) + Avtomatik sozlash [H-SP rejimidan foydalanganda 1 daraja (25 dan 100 %)] |
|
|
Interferentsiyani
oldini olish funktsiyasi |
O'rnatilgan (5-eslatma), avtomatik shovqinlarni oldini olish yoki boshqa chastotani tanlash mumkin |
|
|
| Har xil sozlamalar |
Histerezni sozlash / Shift miqdorini sozlash / Emissiya quvvatini sozlash / Displeyni aylantirish sozlamalari / EKO sozlamalari / Ma'lumotlar bankini yuklashni saqlash sozlamalari / Nusxalash sozlamalari / Kod sozlamalari / Qayta o'rnatish sozlamalari / Mantiqiy hisoblash sozlamalari / Eshik qiymatini kuzatish sozlamalari va boshqalar. |
|
|
| Himoya |
IP40 (IEC) |
|
|
Atrof-muhit
harorati |
-10 dan +55 ℃ +14 dan +131 ℉gacha
[Agar 4 dan 7 gacha kaskadga o'rnatilgan bo'lsa: -10 dan +50 ℃ +14 dan +122 ℉gacha yoki 8 dan 16 tagacha (kabel turi: 8 dan 12 birlikgacha) kaskadda o'rnatilgan bo'lsa - 0 dan +12 gacha +1 ℃4: +1 ℃ ℉]
(shudring kondensatsiyasi yoki muzlashiga yo‘l qo‘yilmaydi), Saqlash: -20 dan +70 ℃ -4 dan +158 ℉ gacha |
|
|
Emitent element
(modulyatsiyalangan) |
Qizil LED (Emissiyaning eng yuqori to'lqin uzunligi: 643 nm 0,025 mil) |
|
|
| Material |
Korpus, korpus qopqog'i: polikarbonat, kalit: poliasetal |
|
|
| Kabel |
- |
0,2 mm2 6 yadroli kabinet kabeli,
uzunligi 2 m 6,562 fut |
|
| Kabelni uzaytirish |
- |
Umumiy uzunligi 100 m 328,084 futgacha uzaytirish 0,3 mm2 yoki undan ortiq kabel bilan mumkin.
(ammo, ta'minot kuchlanishi 12 V DC yoki undan ko'p) |
|
| Og'irligi |
Sof og'irligi: taxminan 15 g, yalpi og'irligi: taxminan 70 g. |
Sof og'irligi: taxminan 60 g,
yalpi og'irligi: taxminan 100 g. |
|
| Aksessuar |
FX-MB1 (kuchaytirgichni himoya qilish muhri): 1 to'plam |
|
|
