| Maqola raqami |
6ES7341-1AH02-0AE0 |
6ES7341-1BH02-0AE0 |

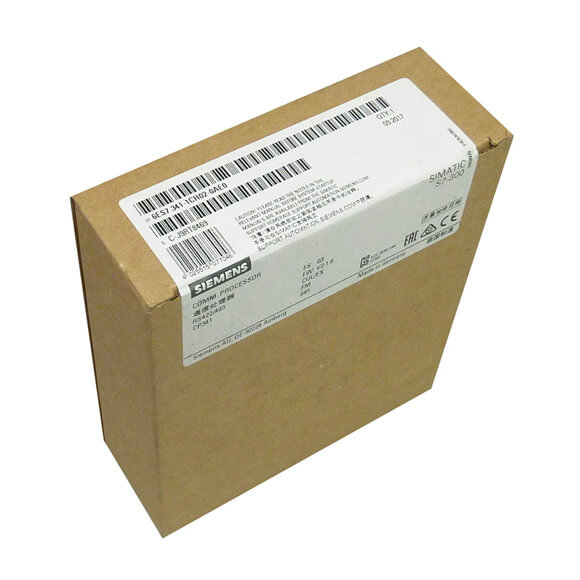

6ES7341-1CH02-0AE0 |
|
CP 341 RS232C (V.24) |
CP341 20mA-interfeys (TTY) |
CP341 RS422/485-interfeys |
| Umumiy ma'lumot |
|
|
|
| Mahsulot turini belgilash |
CP 341 |
CP 341 |
CP 341 |
| Ta'minot kuchlanishi |
|
|
|
| Nominal qiymat (DC) |
|
|
|
|
● 24 V doimiy tok |
Ha |
Ha |
Ha |
| Kirish oqimi |
|
|
|
| besleme kuchlanishidan L+, maks. |
100 mA |
100 mA |
100 mA |
| orqa panel avtobusidan 5 V DC, maks. |
70 mA |
70 mA |
70 mA |
| Quvvat yo'qolishi |
|
|
|
| Quvvatni yo'qotish, tip. |
1,6 Vt |
1,6 Vt |
1,6 Vt |
| Quvvat yo'qolishi, maks. |
2,4 Vt |
2,4 Vt |
2,4 Vt |
| Interfeyslar |
|
|
|
| Interfeyslar/avtobus turi |
RS 232C (V.24) |
20 mA (TTY) |
RS 422 / 485 (X.27) |
| Interfeyslar soni |
1; Izolyatsiya qilingan |
1; Izolyatsiya qilingan |
1; Izolyatsiya qilingan |
| Etkazish tezligi, min. |
0,3 kbit/s |
0,3 kbit/s |
0,3 kbit/s |
| Etkazish tezligi, maks. |
115,2 kbit/s |
19,2 kbit/s |
115,2 kbit/s |
| Nuqtadan nuqtaga ulanish |
|
|
|
|
● Kabel uzunligi, maks. |
15 m |
1000 m |
1200 m |
|
● qo'llab-quvvatlanadigan printerlar |
Seriyali printerlar |
Seriyali printerlar |
Seriyali printerlar |
|
● Ulagich turi |
9 pinli pastki D ulagichi |
9 pinli pastki D rozetkasi |
15 pinli pastki D rozetkasi |
| Integratsiyalashgan protokol drayveri |
|
|
|
|
- 3964 (R) |
Ha |
Ha |
Ha; RS 485 bilan emas |
|
- ASCII |
Ha |
Ha |
Ha |
|
- RK 512 |
Ha |
Ha |
Ha; RS 485 bilan emas |
| Telegram uzunligi, maks. |
|
|
|
|
- 3964 (R) |
4 096 bayt |
4 096 bayt |
4 096 bayt |
|
- ASCII |
4 096 bayt |
4 096 bayt |
4 096 bayt |
|
- RK 512 |
4 096 bayt |
4 096 bayt |
4 096 bayt |
| Etkazish tezligi, 20 mA (TTY) |
|
|
|
|
— 3964 (R) protokoli bilan, maks. |
|
19,2 kbit/s |
|
|
— ASCII protokoli bilan, maks. |
|
19,2 kbit/s |
|
|
— printer drayveri bilan, maks. |
|
19,2 kbit/s |
|
|
— RK 512 protokoli bilan, maks. |
|
19,2 kbit/s |
|
| Etkazish tezligi, RS 422/485 |
|
|
|
|
— 3964 (R) protokoli bilan, maks. |
|
|
115,2 kbit/s |
|
— ASCII protokoli bilan, maks. |
|
|
115,2 kbit/s |
|
— printer drayveri bilan, maks. |
|
|
115,2 kbit/s |
|
— RK 512 protokoli bilan, maks. |
|
|
115,2 kbit/s |
| Etkazish tezligi, RS 232 |
|
|
|
|
— 3964 (R) protokoli bilan, maks. |
115,2 kbit/s |
|
|
|
— ASCII protokoli bilan, maks. |
115,2 kbit/s |
|
|
|
— printer drayveri bilan, maks. |
115,2 kbit/s |
|
|
|
— RK 512 protokoli bilan, maks. |
115,2 kbit/s |
|
|
| Atrof-muhit sharoitlari |
|
|
|
| Ish paytida atrof-muhit harorati |
|
|
|
|
● min. |
0 °C |
0 °C |
0 °C |
|
● maks. |
60 °C |
60 °C |
60 °C |
| Saqlash / tashish paytida atrof-muhit harorati |
|
|
|
|
● min. |
-40 °C |
-40 °C |
-40 °C |
|
● maks. |
70 °C |
70 °C |
70 °C |
| Dasturiy ta'minot |
|
|
|
| Bloklash |
|
|
|
|
● RAMdagi FB uzunligi, maks. |
6 100 bayt; Ma'lumotlarni uzatish, yuborish va qabul qilish |
6 100 bayt; Ma'lumotlarni uzatish, yuborish va qabul qilish |
6 100 bayt; Ma'lumotlarni uzatish, yuborish va qabul qilish |
| Ulanish usuli |
|
|
|
| Ta'minot kuchlanishi uchun elektr aloqasini loyihalash |
3 vintli terminallar: L+, M, GND |
3 vintli terminallar: L+, M, GND |
3 vintli terminallar: L+, M, GND |
| O'lchamlari |
|
|
|
| Kengligi |
40 mm |
40 mm |
40 mm |
| Balandligi |
125 mm |
125 mm |
125 mm |
| Chuqurlik |
120 mm |
120 mm |
120 mm |
| Og'irliklar |
|
|
|
| Og'irligi, taxminan. |
300 g |
300 g |
300 g |
