| Номер статті |
6ES7341-1AH02-0AE0 |
6ES7341-1BH02-0AE0 |

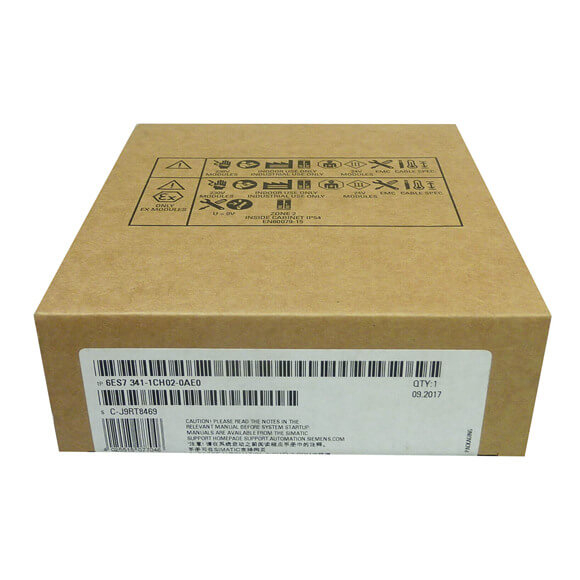

6ES7341-1CH02-0AE0 |
|
CP 341 RS232C (V.24) |
Інтерфейс CP341 20mA (TTY) |
CP341 Інтерфейс RS422/485 |
| Загальні відомості |
|
|
|
| Позначення типу товару |
CP 341 |
CP 341 |
CP 341 |
| Напруга живлення |
|
|
|
| Номінальне значення (DC) |
|
|
|
|
● 24 В постійного струму |
так |
так |
так |
| Вхідний струм |
|
|
|
| від напруги живлення L+, макс. |
100 мА |
100 мА |
100 мА |
| від задньої шини 5 В постійного струму, макс. |
70 мА |
70 мА |
70 мА |
| Втрата потужності |
|
|
|
| Втрата потужності, тип. |
1,6 Вт |
1,6 Вт |
1,6 Вт |
| Втрата потужності, макс. |
2,4 Вт |
2,4 Вт |
2,4 Вт |
| Інтерфейси |
|
|
|
| Тип інтерфейсів/шини |
RS 232C (V.24) |
20 мА (TTY) |
RS 422 / 485 (X.27) |
| Кількість інтерфейсів |
1; Ізольовані |
1; Ізольовані |
1; Ізольовані |
| Швидкість передачі, хв. |
0,3 кбіт/с |
0,3 кбіт/с |
0,3 кбіт/с |
| Швидкість передачі, макс. |
115,2 кбіт/с |
19,2 кбіт/с |
115,2 кбіт/с |
| Підключення точка-точка |
|
|
|
|
● Довжина кабелю, макс. |
15 м |
1 000 м |
1 200 м |
|
● підтримувані принтери |
Серійні принтери |
Серійні принтери |
Серійні принтери |
|
● Тип роз'єму |
9-контактний роз'єм sub D |
9-контактний роз'єм Sub D |
15-контактний роз'єм Sub D |
| Інтегрований драйвер протоколу |
|
|
|
|
— 3964 (R) |
так |
так |
так; не з RS 485 |
|
— ASCII |
так |
так |
так |
|
— РК 512 |
так |
так |
так; не з RS 485 |
| Довжина телеграми, макс. |
|
|
|
|
— 3964 (R) |
4096 байт |
4 096 байт |
4 096 байт |
|
— ASCII |
4 096 байт |
4096 байт |
4096 байт |
|
— РК 512 |
4096 байт |
4096 байт |
4096 байт |
| Швидкість передачі, 20 мА (TTY) |
|
|
|
|
— з протоколом 3964 (R), макс. |
|
19,2 кбіт/с |
|
|
— з протоколом ASCII, макс. |
|
19,2 кбіт/с |
|
|
— з драйвером принтера, макс. |
|
19,2 кбіт/с |
|
|
— з протоколом РК 512, макс. |
|
19,2 кбіт/с |
|
| Швидкість передачі, RS 422/485 |
|
|
|
|
— з протоколом 3964 (R), макс. |
|
|
115,2 кбіт/с |
|
— з протоколом ASCII, макс. |
|
|
115,2 кбіт/с |
|
— з драйвером принтера, макс. |
|
|
115,2 кбіт/с |
|
— з протоколом РК 512, макс. |
|
|
115,2 кбіт/с |
| Швидкість передачі, RS 232 |
|
|
|
|
— з протоколом 3964 (R), макс. |
115,2 кбіт/с |
|
|
|
— з протоколом ASCII, макс. |
115,2 кбіт/с |
|
|
|
— з драйвером принтера, макс. |
115,2 кбіт/с |
|
|
|
— з протоколом РК 512, макс. |
115,2 кбіт/с |
|
|
| Умови навколишнього середовища |
|
|
|
| Температура навколишнього середовища під час роботи |
|
|
|
|
● хв. |
0 °C |
0 °C |
0 °C |
|
● макс. |
60 °C |
60 °C |
60 °C |
| Температура навколишнього середовища під час зберігання/транспортування |
|
|
|
|
● хв. |
-40 °C |
-40 °C |
-40 °C |
|
● макс. |
70 °C |
70 °C |
70 °C |
| програмне забезпечення |
|
|
|
| Блокувати |
|
|
|
|
● Довжина FB в RAM, макс. |
6 100 байт; Передача даних, відправлення та отримання |
6 100 байт; Передача даних, відправлення та отримання |
6 100 байт; Передача даних, відправлення та отримання |
| Спосіб підключення |
|
|
|
| Конструкція електричного підключення напруги живлення |
3 гвинтові клеми: L+, M, GND |
3 гвинтові клеми: L+, M, GND |
3 гвинтові клеми: L+, M, GND |
| Розміри |
|
|
|
| Ширина |
40 мм |
40 мм |
40 мм |
| Висота |
125 мм |
125 мм |
125 мм |
| Глибина |
120 мм |
120 мм |
120 мм |
| Ваги |
|
|
|
| Вага, прибл. |
300 г |
300 г |
300 г |
