| Mục |
|

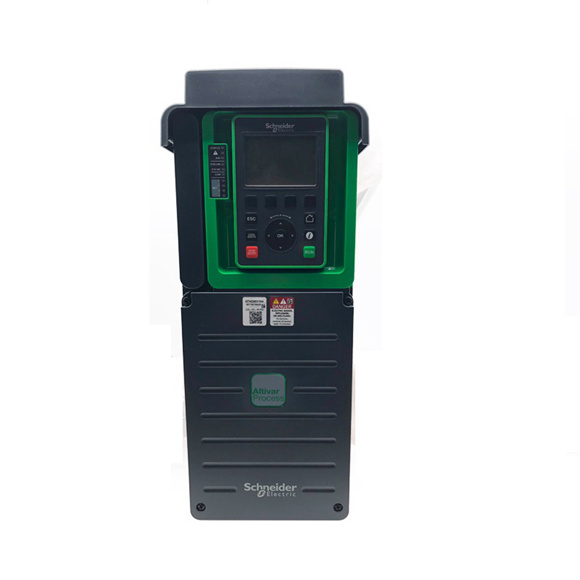

Biến tần Schneider VFD ATV630 0,75kW-75kW |
| Kiểu lắp |
|
Tích hợp tủ |
| Mức độ bảo vệ |
|
IP20 |
| Dải công suất cho nguồn cung cấp đường dây 50…60 Hz |
Ba pha: 380…480 V (kW/HP) |
0,75…90/1…120 |
|
Ba pha: 400 V (kW) |
– |
|
Ba pha: 440 V (kW) |
– |
|
Ba pha: 480 V (HP) |
– |
|
Ba pha: 500 (kW) |
– |
|
Ba pha: 600 (HP) |
– |
|
Ba pha: 690 (kW) |
– |
| Lái xe |
Tần số đầu ra |
0,1… 500 Hz |
|
Loại điều khiển |
Động cơ không đồng bộ |
Mô-men xoắn tiêu chuẩn không đổi, mô-men xoắn tiêu chuẩn thay đổi, chế độ mô-men xoắn tối ưu |
|
|
Động cơ đồng bộ |
Động cơ PM (nam châm vĩnh cửu), động cơ từ trở đồng bộ |
| Chức năng |
Chức năng nâng cao |
Bao gồm tất cả các tính năng nâng cao của ATV600:b Đo lường chính xác để giám sát mức tiêu thụ năng lượng của hệ thống (độ lệch < 5%)
b Phát hiện trôi dạt năng lượng lắp đặt b Ethernet nhúng có khả năng truy cập trực tiếp vào cấu hình và giám sát hệ thống b Tích hợp các đường cong thực tế của bơm để tối ưu hóa điểm vận hành hệ thống b Giám sát máy bơm được tối ưu hóa dựa trên điểm vận hành thực tế b Tốc độ dòng chảy ước tính không cần cảm biến b Số đo được biểu thị bằng đơn vị công tác (ví dụ m3/h, kWh/m3) b Hạn chế quá điện áp tại các cực động cơ b Truy cập theo ngữ cảnh vào tài liệu kỹ thuật thông qua mã QR động b Các phép đo thời gian thực liên tục và lịch sử với bảng điều khiển có thể tùy chỉnh b Chức năng theo dõi bảo trì phòng ngừa và dự đoán (ví dụ: nhiệt độ với đầu dò PT100/1000, giám sát quạt) Dễ dàng cài đặt nhận dạng biến tần cho các biến tần mô-đun quy trình Altivar từ 110 kW đến 800 kW (150…1100 mã lực) |
|
Tích hợp chức năng an toàn |
1: STO (Tắt mô-men xoắn an toàn) SIL3 |
|
Số tốc độ đặt trước |
16 |
| Số lượng I/O tích hợp |
Đầu vào tương tự |
3: Có thể định cấu hình là điện áp (0…10 V) hoặc dòng điện (0-20 mA/4-20 mA), 2 trong số chúng bao gồm đầu dò (PTC, PT100, PT1000 hoặc KTY84) |
|
Đầu vào kỹ thuật số |
6: Điện áp 24 V c (logic dương hoặc âm) |
|
Đầu ra kỹ thuật số |
– |
|
Đầu ra tương tự |
2: Có thể định cấu hình là điện áp (0…10 V) hoặc dòng điện (0-20 mA) |
|
Đầu ra rơle |
3: 1 với tiếp điểm NO/NC và 2 với tiếp điểm NO |
|
Đầu vào chức năng an toàn |
2: Đối với chức năng an toàn STO |
| Mô-đun mở rộng I/O (tùy chọn) |
Đầu vào tương tự |
2 đầu vào analog vi sai có thể định cấu hình thông qua phần mềm dưới dạng điện áp (0…±10 V) hoặc dòng điện (0-20 mA/ 4-20 mA) hoặc cho PTC, PT100 hoặc PT1000, 2 hoặc 3 dây |
|
Đầu vào kỹ thuật số |
6: Điện áp 24 V c (logic dương hoặc âm) |
|
Đầu ra kỹ thuật số |
2: Có thể chuyển nhượng |
| Mô-đun đầu ra rơle (tùy chọn) |
Đầu ra rơle |
|
3: KHÔNG liên lạc |
| Giao tiếp |
tích hợp |
Modbus/TCP, liên kết nối tiếp Modbus |
|
Mô-đun tùy chọn |
Ethernet/IP, cổng kép Modbus TCP và MD-Link, chuỗi CANopen Daisy, SUB-D và khối đầu cuối vít, PROFINET, PROFIBUS DP V1, DeviceNet, BACnet MS/TP, POWERLINK |
