| Số bài viết |

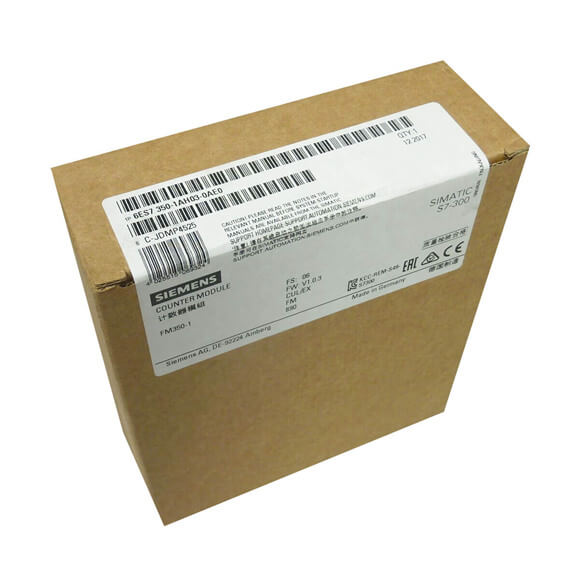

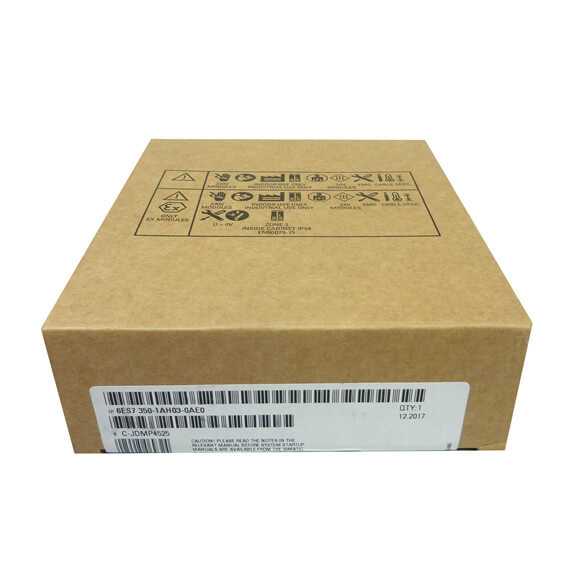

6ES7350-1AH03-0AE0 |
|
FM350-1, chế độ đếm. lên tới 500KHZ |
| điện áp cung cấp |
|
| Điện áp phụ 1L+, điện áp tải 2L+ |
|
|
● Giá trị định mức (DC) |
24 V |
|
● phạm vi cho phép, giới hạn dưới (DC) |
20,4V; Động 18,5 V |
|
● phạm vi cho phép, giới hạn trên (DC) |
28,8V; động 30,2 V |
| Dòng điện đầu vào |
|
| từ điện áp tải 1L+ (không tải), tối đa. |
40 mA |
| từ bus bảng nối đa năng 5 V DC, tối đa. |
160 mA |
| Cung cấp bộ mã hóa |
|
| Nguồn cung cấp bộ mã hóa 5 V |
|
|
● 5V |
Đúng; 5,2V ±2 % |
|
● Dòng điện đầu ra, tối đa. |
300 mA |
| Nguồn cung cấp bộ mã hóa 24 V |
|
|
● 24 V |
Đúng; 1L+ (-3V) |
|
● Dòng điện đầu ra, tối đa. |
400 mA |
| Mất điện |
|
| Mất điện, đánh máy. |
4,5 W |
| Đầu vào kỹ thuật số |
|
| Số lượng đầu vào kỹ thuật số |
3 |
| Chức năng |
1 để khởi động cổng, 1 để dừng cổng, 1 để cài đặt bộ đếm |
| Điện áp đầu vào |
|
|
● cho tín hiệu '0' |
-28,8 … +5V |
|
● cho tín hiệu '1' |
+11 đến +28,8V |
| Dòng điện đầu vào |
|
|
● cho tín hiệu '1', gõ. |
9 mA |
| Đầu ra kỹ thuật số |
|
| Số lượng đầu ra kỹ thuật số |
2 |
| Bảo vệ ngắn mạch |
Đúng; Đồng hồ điện tử |
| Giới hạn điện áp tắt cảm ứng ở mức |
2L+ (-39V) |
| Điện áp đầu ra |
|
|
● đối với tín hiệu '0', tối đa. |
3V |
|
● đối với tín hiệu '1', tối thiểu. |
2L+ (-1,5V) |
| Dòng điện đầu ra |
|
|
● đối với giá trị định mức tín hiệu '1' |
0,5 A |
|
● đối với phạm vi cho phép của tín hiệu '1' trong khoảng từ 0 đến 60 °C, tối thiểu. |
5 mA |
|
● đối với phạm vi cho phép của tín hiệu '1' trong khoảng từ 0 đến 60 °C, tối đa. |
0,6 A |
| Độ trễ đầu ra với tải điện trở |
|
|
● '0' đến '1', tối đa. |
300 µs |
| Bộ mã hóa |
|
| Bộ mã hóa có thể kết nối |
|
|
● Bộ mã hóa lũy tiến (đối xứng) |
Đúng; Với 2 chuỗi xung lệch nhau 90° |
|
● Bộ mã hóa lũy tiến (không đối xứng) |
Đúng |
|
● Bộ khởi tạo 24 V |
Đúng |
|
● Phần tử định hướng 24 V |
Đúng; 1 mạch xung, 1 mức hướng |
| Quầy tính tiền |
|
| Số lượng đầu vào bộ đếm |
1; 32 bit hoặc ±31 bit |
| Đầu vào bộ đếm 5 V |
|
|
● Loại |
RS 422 |
|
● Điện trở kết thúc |
220 Ω |
|
● Điện áp đầu vào chênh lệch |
1,3 V |
|
● Tần số đếm, tối đa. |
500 kHz |
| Đầu vào bộ đếm 24 V |
|
|
● Điện áp đầu vào cho tín hiệu '0' |
-28,8 … +5V |
|
● Điện áp đầu vào cho tín hiệu '1' |
+11 đến +28,8V |
|
● Dòng điện đầu vào cho tín hiệu '1', typ. |
9 mA |
|
● Tần số đếm, tối đa. |
200 kHz |
|
● Độ rộng xung tối thiểu |
2,5 µs |
| Sự phân tách tiềm năng |
|
| Đầu vào kỹ thuật số tách tiềm năng |
|
|
● giữa các kênh và xe buýt bảng nối đa năng |
Đúng; Bộ ghép quang |
| Đầu ra kỹ thuật số tách tiềm năng |
|
|
● giữa các kênh và xe buýt bảng nối đa năng |
Đúng; Bộ ghép quang |
| Bộ đếm tách tiềm năng |
|
|
● giữa các kênh và xe buýt bảng nối đa năng |
Đúng; Bộ ghép quang |
| Sự cách ly |
|
| Đã thử nghiệm cách ly với |
500 V |
| Phương thức kết nối |
|
| đầu nối phía trước cần thiết |
1x 20 chân |
| Kích thước |
|
| Chiều rộng |
40 mm |
| Chiều cao |
125mm |
| Độ sâu |
120mm |
| Trọng lượng |
|
| Trọng lượng, khoảng. |
250 g |
