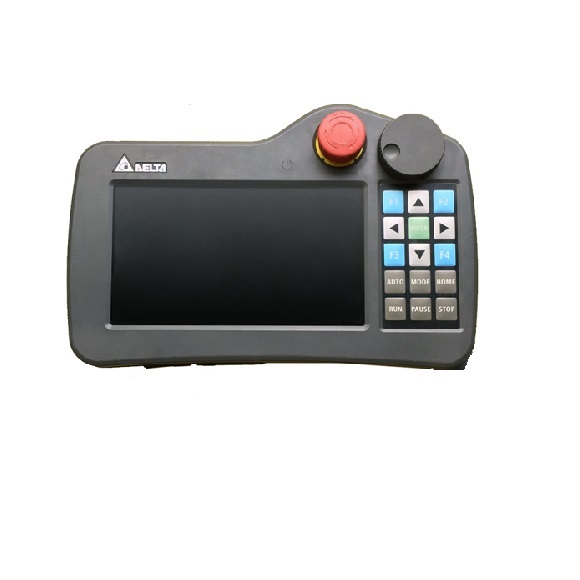

Model |
DOP-H07S425 DOP-H07S42A |
DOP-H07S465 DOP-H07S46A |
DOP-H07E425 DOP-H07E425ZM
DOP-H07E42A |
DOP-H07E465 DOP-H07E465ZM
DOP-H07E46A |
| Mòdul LCD
Tipus de visualització |
LCD TFT de 7' (65535 colors) |
|
|
|
| Resolució |
800 x 480 píxels |
|
|
|
| Llum de fons |
Llum LED posterior (vida mitjana inferior a 20.000 hores a 25oC) (Nota 1) |
|
|
|
| Mida de la pantalla |
154,08 x 85,92 mm |
|
|
|
| Sistema operatiu |
Delta Real Time OS |
|
|
|
| MCU |
Microcontrolador RISC de 32 bits |
|
|
|
| Flash ROM |
Flash ROM 128 MB (Sistema SO: 30 MB / Còpia de seguretat: 16 MB / Aplicació d'usuari: 82 MB) |
|
|
|
| Memòria de còpia de seguretat |
ROM de 16 Mbytes, SRAM de 128 Kbytes |
|
|
|
| Zumbador |
Freqüència multi-ton (2K ~ 4K Hz)／85 dB |
|
|
|
|
Interfície Ethernet |
N/A |
Detecció automàtica de 10/100 Mbps Mbps
(amb circuit d'alimentació aïllat integrat) (Nota 2) |
|
|
| Port COM sèrie |
RS-422／RS-485 |
N/A |
|
|
| Memòria externa |
SD/SDHC |
|
|
|
| USB |
1 client USB Versió 2.0 |
|
|
|
|
Parada d'emergència |
Contacte A: 1 / Contacte B: 1 Tensió nominal: < 30 V CC Corrent nominal màxim: 1 A
Càrrega mínima permesa: DC 5V / 1 mA Compleix amb IEC60947-5-1, EN60947-5-1, IEC60947-5-5, EN60947-5-5, UL 508, CSA C22.2 No.14, GB 14085.5 |
|
|
|
|
Interruptor de funcionament de 3 posicions |
Contacte A: 1
Tensió nominal: < DC 30V Corrent màxim nominal: 700 mA Càrrega mínima permesa: DC 3V / 5 mA Compleix amb EN/IEC60947-5-8, IEC60947-5-1, EN60947-5-1, JIS C8201-5-1, UL508, CSA C22.2 NO.14 Normes aplicables per al seu ús amb ISO12100-1, -2/EN12100-1, -2, IEC60204-1/EN60204-1, ISO11161/prEN11161, ISO10218/EN775, ANSI/RIA R15.06, ANSI B11.19 |
|
|
|
|
Volant |
N/A |
Tensió nominal: <DC 24V Resolució: 50(P/R) Pols de sortida: Quadrat Fase de sortida: A, B Diferència de fase de A i B: 90° ± 45°
Màx. Freqüència resposta: 200 Hz |
N/A |
Tensió nominal: <DC 24V Resolució: 50(P/R) Pols de sortida: Quadrat Fase de sortida: A, B Diferència de fase de A i B: 90° ± 45°
Màx. Freqüència resposta: 200 Hz |
| Tecles de funció |
15 tecles de funció |
|
|
|
|
Longitud del cable |
Final del nom del model 5: 5 M
Final del model Nom A: 10 M |
|
|
|
| Calendari perpetu |
Integrat |
|
|
|
| Mètode de refrigeració |
Refredament natural |
|
|
|
| Aprovació de seguretat |
CE (Nota 3) |
|
|
|
| Nivell impermeable de la pantalla del panell |
IP55 |
|
|
|
| Tensió de funcionament |
DC +24V (±15%) (amb circuit d'alimentació aïllat integrat) (Nota 2) |
|
|
|
| Resistència de voltatge |
AC500V durant 1 minut (entre la càrrega (terminal DC24V) i els terminals FG) |
|
|
|
| Consum d'energia |
5,6 W (Nota 4) |
|
|
|
| Bateria de reserva |
Bateria de liti de 3V CR2450 × 1 |
|
|
|
| Durada de la bateria de seguretat |
Uns 5 anys o més a 25oC però subjecte a la temperatura i les condicions durant l'ús. |
|
|
|
| Temperatura de funcionament |
0oC ~ 40oC |
|
|
|
| Temperatura d'emmagatzematge |
-10oC ~ +60oC |
|
|
|
