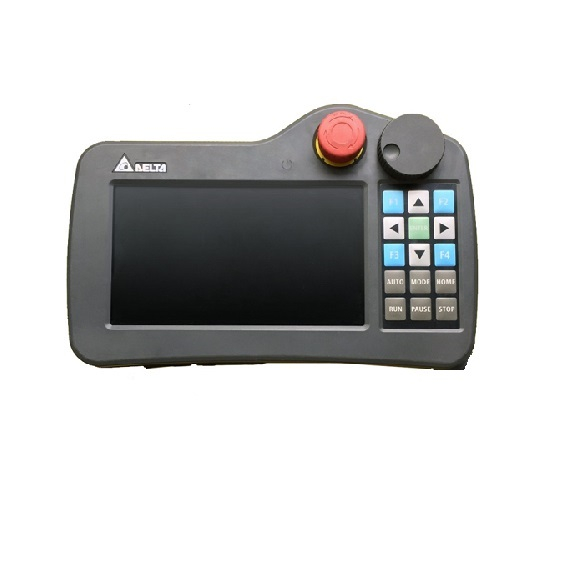

Modello |
DOP-H07S425 DOP-H07S42A |
DOP-H07S465 DOP-H07S46A |
DOP-H07E425 DOP-H07E425ZM
DOP-H07E42A |
DOP-H07E465 DOP-H07E465ZM
DOP-H07E46A |
| Modulo LCD
Tipo di visualizzazione |
LCD TFT da 7″ (65535 colori) |
|
|
|
| Risoluzione |
800 x 480 pixel |
|
|
|
| Retroilluminazione |
Retroilluminazione a LED (emivita inferiore a 20.000 ore a 25°C) (Nota 1) |
|
|
|
| Dimensioni dello schermo |
154,08 x 85,92 mm |
|
|
|
| Sistema operativo |
Sistema operativo Delta in tempo reale |
|
|
|
| MCU |
Microcontrollore RISC a 32 bit |
|
|
|
| ROM flash |
Flash ROM 128 MB (sistema operativo: 30 MB/backup: 16 MB/applicazione utente: 82 MB) |
|
|
|
| Memoria di backup |
16 MB di ROM, 128 Kbyte di SRAM |
|
|
|
| Cicalino |
Frequenza multitono (2K ~ 4K Hz)／85 dB |
|
|
|
|
Interfaccia Ethernet |
N / A |
Rilevamento automatico 10/100 Mbps Mbps
(con circuito di alimentazione isolato incorporato) (Nota 2) |
|
|
| Porta COM seriale |
RS-422／RS-485 |
N / A |
|
|
| Memoria esterna |
SD/SDHC |
|
|
|
| USB |
1 client USB versione 2.0 |
|
|
|
|
Arresto di emergenza |
Contatto A: 1 / Contatto B: 1 Tensione nominale: < DC 30 V Corrente nominale massima: 1 A
Carico minimo consentito: CC 5 V / 1 mA Conforme a IEC60947-5-1, EN60947-5-1, IEC60947-5-5, EN60947-5-5, UL 508, CSA C22.2 No.14, GB 14085.5 |
|
|
|
|
Interruttore di funzionamento a 3 posizioni |
Contatto A: 1
Tensione nominale: < DC 30 V Corrente nominale massima: 700 mA Carico minimo consentito: CC 3 V/5 mA Conforme a EN/IEC60947-5-8, IEC60947-5-1, EN60947-5-1, JIS C8201-5-1, UL508, CSA C22.2 NO.14 Standard applicabili per l'uso con ISO12100-1, -2/EN12100-1, -2, IEC60204-1/EN60204-1, ISO11161/prEN11161, ISO10218/EN775, ANSI/RIA R15.06, ANSI B11.19 |
|
|
|
|
Volantino |
N / A |
Tensione nominale: < DC 24 V Risoluzione: 50 (P/R) Impulso di uscita: Quadrato Fase di uscita: A, B Differenza di fase di A e B: 90° ± 45°
Massimo. Frequenza risposta: 200 Hz |
N / A |
Tensione nominale: < DC 24 V Risoluzione: 50 (P/R) Impulso di uscita: Quadrato Fase di uscita: A, B Differenza di fase di A e B: 90° ± 45°
Massimo. Frequenza risposta: 200 Hz |
| Tasti funzione |
15 tasti funzione |
|
|
|
|
Lunghezza del cavo |
Fine del nome del modello 5: 5 M
Fine del nome del modello A: 10 M |
|
|
|
| Calendario perpetuo |
Integrato |
|
|
|
| Metodo di raffreddamento |
Raffreddamento naturale |
|
|
|
| Approvazione di sicurezza |
CE (nota 3) |
|
|
|
| Livello di impermeabilità del display del pannello |
IP55 |
|
|
|
| Tensione di funzionamento |
+24 V CC (±15%) (con circuito di alimentazione isolato incorporato) (Nota 2) |
|
|
|
| Resistenza alla tensione |
AC 500 V per 1 minuto (tra la ricarica (terminale DC 24 V) e i terminali FG) |
|
|
|
| Consumo energetico |
5,6 W (nota 4) |
|
|
|
| Batteria di riserva |
Batteria al litio 3V CR2450 × 1 |
|
|
|
| Durata della batteria di backup |
Circa 5 anni o più a 25°C ma soggetto alla temperatura e alle condizioni durante l'uso. |
|
|
|
| Temperatura di funzionamento |
0°C ~ 40°C |
|
|
|
| Temperatura di conservazione |
-10°C ~ +60°C |
|
|
|
