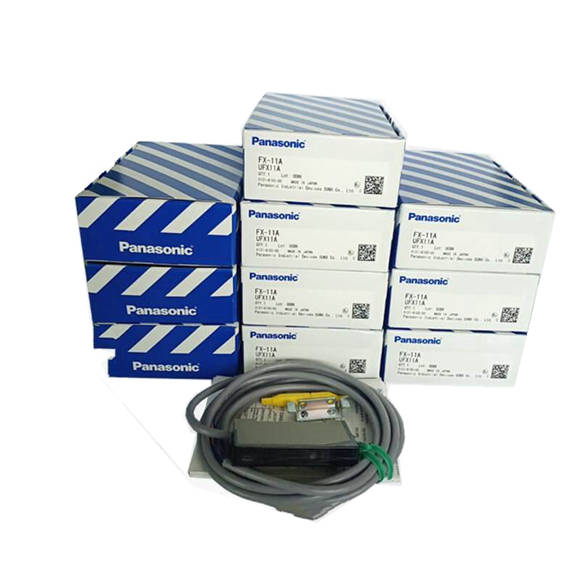

| Model č. |
FX-11A |
| Napájecí napětí |
12 až 24 V DC ± 10 % Zvlnění PP 10 % nebo méně |
| Aktuální spotřeba |
35 mA nebo méně |
| Analogový výstup |
Analogové napětí
・Výstupní napětí: 1 až 5 V (úměrné intenzitě dopadajícího světla)
・Výstupní proud: 5 mA nebo méně
・Výstupní impedance: 47 Ω
・Zátěžový odpor: 2 kΩ nebo více
・Teplotní charakteristiky: 0,3 % FS/℃ nebo méně |
| Doba odezvy |
Přepínatelné buď 1 ms nebo méně, nebo 10 ms nebo méně |
| Indikátor dopadajícího paprsku |
Červená LED
(rozsvítí se úměrně k analogovému výstupnímu napětí) |
| Indikátor sytosti |
Zelená LED
(rozsvítí se, když analogové výstupní napětí dosáhne 5 V) |
| Regulátor citlivosti |
8otáčkový potenciometr s indikátorem |
| Funkce prevence rušení |
Začleněno |
| Okolní teplota |
-10 až +55 ℃ +14 až +131 ℉
(není povolena kondenzace rosy ani námrazy),
Skladování: -20 až +70 ℃ -4 až +158 ℉ |
| Okolní vlhkost |
35 až 85 % RH, Skladování: 35 až 85 % RH |
| Okolní osvětlení |
Žárovkové světlo: 1 000 lx na ploše přijímající světlo |
| Odolnost vůči napětí |
1 000 V AC po dobu jedné min. mezi všemi napájecími svorkami spojenými dohromady a krytem (Poznámka 2) |
| Izolační odpor |
20 MΩ nebo více, s 250 V DC megger mezi všemi napájecími svorkami spojenými dohromady a krytem (Poznámka 2) |
| Odolnost proti vibracím |
Frekvence 10 až 150 Hz, 0,75 mm 0,030 v amplitudě ve směrech X, Y a Z po dobu dvou hodin |
| Odolnost proti otřesům |
Zrychlení 100 m/s2 (přibližně 10 G) ve směrech X, Y a Z vždy pětkrát |
| Vyzařující prvek |
Červená LED
(Vlnová délka špičkové emise: 660 nm 0,026 mil, modulovaná) |
| Materiál |
Kryt: Tepelně odolný ABS, Kryt pouzdra: Polykarbonát, Páčka zámku z vláken: PES |
| Kabel |
0,2 mm2 čtyřžilový kabel pro kabinu, 2 m dlouhý 6,562 stop |
| Prodlužovací kabel |
Prodloužení až na celkovou délku 100 m 328,084 ft je možné s kabelem o průřezu 0,3 mm2 nebo více. (Poznámka 3) |
| Hmotnost |
Čistá hmotnost: cca 60 g, Hrubá hmotnost: cca 100 g. |
| Příslušenství |
MS-DIN-2 (Montážní držák zesilovače): 1 ks, Nastavovací šroubovák: 1 ks. |
