| ماڈل نمبر |

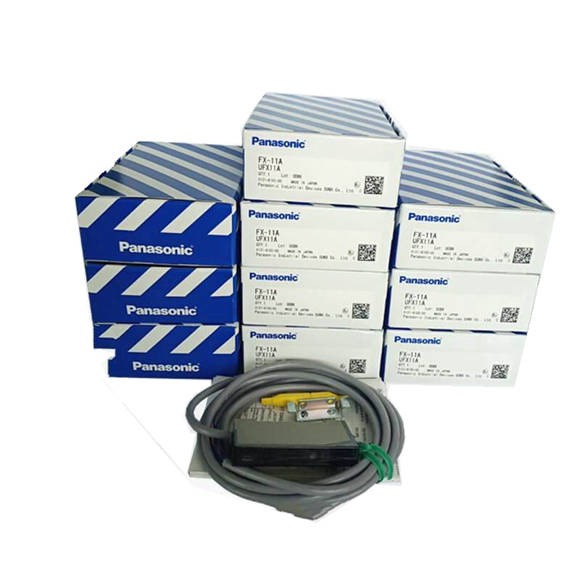

FX-11A |
| سپلائی وولٹیج |
12 سے 24 V DC ± 10 ٪ لہر پی پی 10 ٪ یا اس سے کم |
| موجودہ کھپت |
35 ایم اے یا اس سے کم |
| ینالاگ آؤٹ پٹ |
ینالاگ وولٹیج
・ آؤٹ پٹ وولٹیج: 1 سے 5 V (واقعہ کی روشنی کی شدت کے متناسب)
・ آؤٹ پٹ موجودہ: 5 ایم اے یا اس سے کم
・ آؤٹ پٹ مائبادا: 47 ω
・ بوجھ مزاحمت: 2 KΩ یا اس سے زیادہ
・ درجہ حرارت کی خصوصیات: 0.3 ٪ FS/℃ یا اس سے کم |
| جواب کا وقت |
سوئچ ایبل یا تو 1 ایم ایس یا اس سے کم ، یا 10 ایم ایس یا اس سے کم |
| واقعہ بیم اشارے |
ریڈ ایل ای ڈی
(ینالاگ آؤٹ پٹ وولٹیج کے تناسب میں چمکتا ہے) |
| سنترپتی اشارے |
گرین ایل ای ڈی
(جب ینالاگ آؤٹ پٹ وولٹیج 5 V تک پہنچ جاتا ہے تو روشنی ہوتی ہے) |
| حساسیت ایڈجسٹر |
اشارے کے ساتھ 8 ٹرن پوٹینومیٹر |
| مداخلت کی روک تھام کا فنکشن |
شامل |
| محیطی درجہ حرارت |
-10 سے +55 ℃ +14 سے +131 ℉
(کوئی اوس گاڑھاو یا آئسنگ کی اجازت نہیں ہے) ،
اسٹوریج: -20 سے +70 ℃ -4 سے +158 ℉ |
| محیط نمی |
35 سے 85 ٪ RH ، اسٹوریج: 35 سے 85 ٪ RH |
| محیطی روشنی |
تاپدیپت روشنی: روشنی سے وصول کرنے والے چہرے پر 1،000 lx |
| وولٹیج کا مقابلہ کرنا |
ایک منٹ کے لئے 1،000 V AC۔ ایک دوسرے کے ساتھ منسلک تمام سپلائی ٹرمینلز کے درمیان (نوٹ 2) |
| موصلیت کے خلاف مزاحمت |
20 MΩ ، یا اس سے زیادہ ، 250 V DC میگر کے ساتھ تمام سپلائی ٹرمینلز کے مابین ایک دوسرے کے ساتھ منسلک اور دیوار (نوٹ 2) |
| کمپن مزاحمت |
10 سے 150 ہرٹج فریکوئنسی ، 0.75 ملی میٹر 0.030 x ، y اور z میں طول و عرض میں دو گھنٹے کے لئے ہر ایک کے لئے دو گھنٹے |
| جھٹکا مزاحمت |
100 ایم/ایس 2 ایکسلریشن (10 جی تقریبا.) ایکس ، وائی اور زیڈ کی سمت میں ہر ایک میں پانچ گنا |
| خارج ہونے والا عنصر |
ریڈ ایل ای ڈی
(چوٹی کے اخراج کی طول موج: 660 این ایم 0.026 مل ، ماڈیولڈ) |
| مواد |
انکلوژر: گرمی سے بچنے والے ایبس ، کیس کا احاطہ: پولی کاربونیٹ ، فائبر لاک لیور: پی ای ایس |
| کیبل |
0.2 ملی میٹر 2 4-کور کیبٹیئر کیبل ، 2 میٹر 6.562 فٹ لمبا |
| کیبل توسیع |
کل 100 میٹر 328.084 فٹ تک توسیع 0.3 ملی میٹر 2 ، یا اس سے زیادہ ، کیبل کے ساتھ ممکن ہے۔ (نوٹ 3) |
| وزن |
خالص وزن: 60 جی تقریبا. ، مجموعی وزن: 100 جی تقریبا |
| لوازمات |
MS-DIN-2 (یمپلیفائر بڑھتے ہوئے بریکٹ): 1 پی سی. ، سکریو ڈرایور کو ایڈجسٹ کرنا: 1 پی سی۔ |
