| Položka |

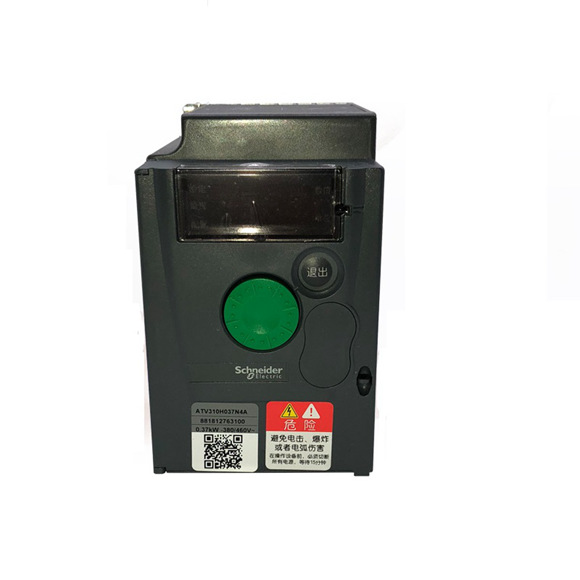

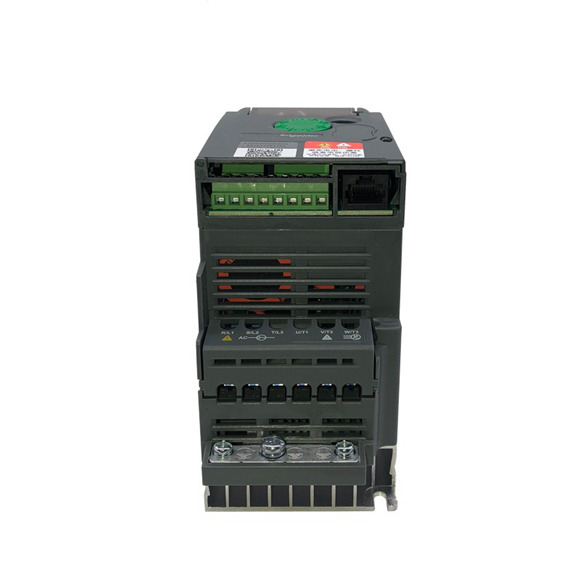

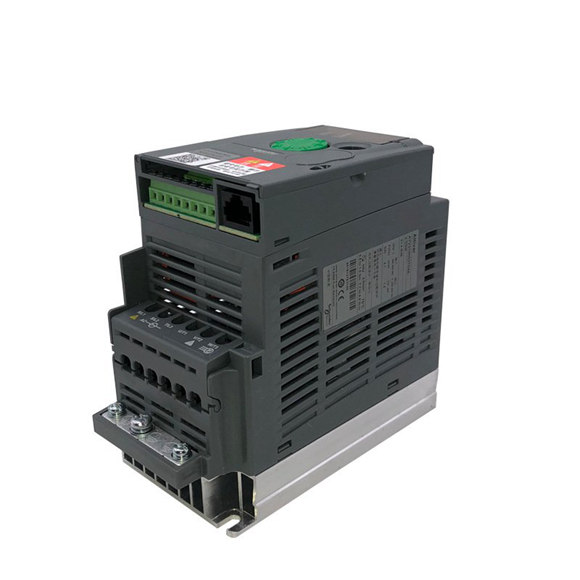

Schneider VFD Inverter Drive ATV310 Series 0,37-11kw |
|
|
| Stupeň ochrany |
|
IP20 |
IP20 |
| Rozsah výkonu pro 50..60 Hz dodávky |
Jednofázová 200… 240 V. |
0,18… 2,2 kW/0,25… 3 HP |
0,18… 2,2 kW/0,25… 3 HP |
|
Třífázová 200… 240 V. |
0,18… 15 kW/0,25… 20 hp |
- |
|
Třífázová 380… 480 v |
- |
|
|
Třífázová 380… 500 V. |
0,37… 15 kW/0,5… 20 hp |
0,37… 15 kW/0,5… 20 hp |
|
Třífázová 525… 600 v |
0,75… 15 kW/1… 20 hp |
- |
| Řídit |
Výstupní frekvence |
0,1… 599 Hz |
- |
|
Typ kontroly |
Asynchronní motor
|
Poměr U/F (2 body, 5 bodů, úspora energie, kvadratický), ovládání vektoru toku bez senzoru
(Standard a úspora energie) |
|
|
Synchronní motor |
Řízení vektoru bez senzoru |
|
Senzor motoru |
Integrovaný |
- |
|
K dispozici jako možnost |
RS422 (monitorování rychlosti) |
|
|
Výkon přetížení točivého momentu |
Až 200% TN Overtorque a 170% TN brzdného točivého momentu pro ovládání motoru s otevřenou smyčkou |
|
| Funkce |
Pokročilé funkce |
b kontrola asynchronních a synchronních motorů; včetně IE2, IE3 a PM motory otevřené
smyčka B Machinestruxure Integration in Ecostruxure Machine Expert operace b v režimu rychlosti a řízení točivého momentu (s omezením proudu) B Přizpůsobitelné a flexibilní funkce aplikací s ATV Logic (až 50 funkčních bloků) b Četné funkce aplikací pro cílené segmenty aplikací b Vložené bezpečnostní funkce věnované cílené segmenty aplikací |
|
|
Integrované bezpečnostní funkce |
Sto (až do SIL3/ple), SS1, SLS, SMS, GDL |
|
|
Počet přednastavených rychlostí |
16 |
|
| Počet integrovaných I/O |
Analogové vstupy |
3: 1 bipolární diferenciální vstup ± 10 V, 1 vstup napětí (0… 10 V) a 1 proudový vstup (0-20 mA) |
|
|
Digitální vstupy |
6: 4 Konfigurovatelné vstupy (pozitivní nebo negativní logika), 1 vstup s PTC sondou, 1 x 20 kHz pulzní vstup |
|
|
Analogové výstupy |
1: Konfigurovatelné jako napětí (0… 10 V) nebo proud (0-20 Ma) |
|
|
Digitální výstupy |
1: Konfigurovatelné jako dřez nebo zdroj |
|
|
Výstupy relé |
2: 1 s kontakty NO/NC a 1 bez kontaktů |
|
|
Vstupy bezpečnostní funkce |
1 + 4: 1 s STO a 4 konfigurovatelnými pro bezpečnostní funkce z digitálních vstupů |
|
