| รายการ |

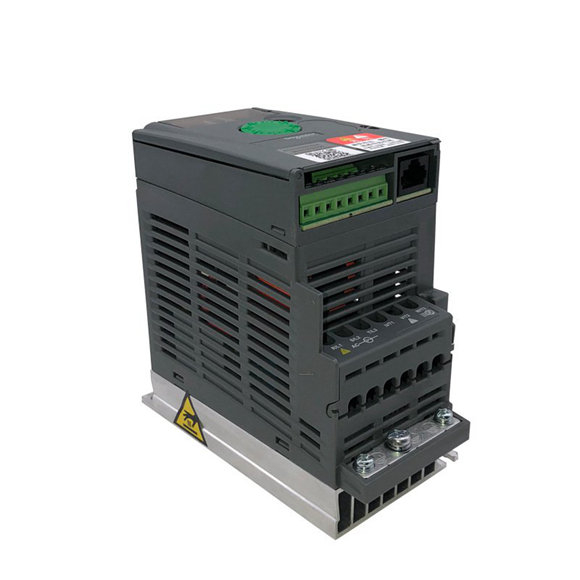

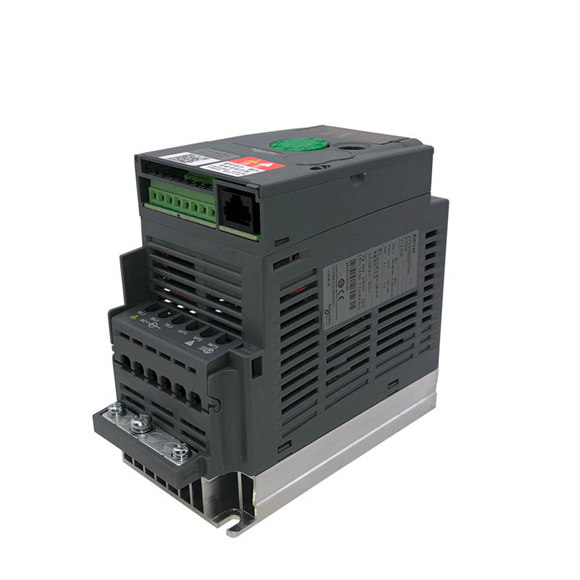

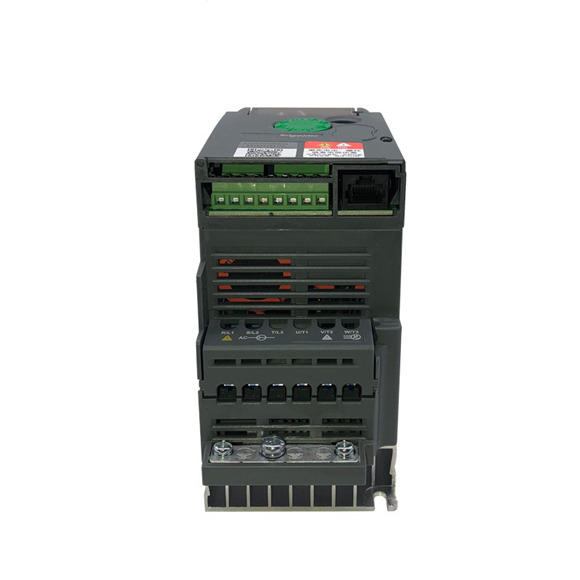

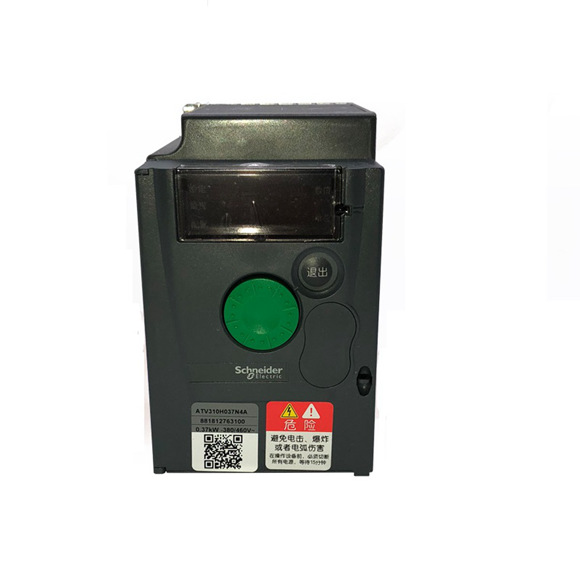

Schneider VFD อินเวอร์เตอร์ไดรฟ์ ATV310 Series 0.37-11KW |
|
|
| ระดับการป้องกัน |
|
IP20 |
IP20 |
| ช่วงกำลังสำหรับการจ่ายไฟ 50..60 Hz |
เฟสเดียว 200…240 โวลต์ |
0.18…2.2 กิโลวัตต์/0.25… 3 แรงม้า |
0.18…2.2 กิโลวัตต์/0.25… 3 แรงม้า |
|
ไฟ 3 เฟส 200…240 V |
0.18…15 กิโลวัตต์/0.25…20 แรงม้า |
- |
|
ไฟ 3 เฟส 380…480 โวลต์ |
- |
|
|
ไฟ 3 เฟส 380…500 โวลต์ |
0.37…15 กิโลวัตต์/0.5…20 แรงม้า |
0.37…15 กิโลวัตต์/0.5…20 แรงม้า |
|
ไฟ 3 เฟส 525…600 โวลต์ |
0.75…15 กิโลวัตต์/1…20 แรงม้า |
- |
| ขับ |
ความถี่เอาท์พุต |
0.1…599 เฮิรตซ์ |
- |
|
ประเภทการควบคุม |
มอเตอร์แบบอะซิงโครนัส
|
อัตราส่วน U/F (2 จุด, 5 จุด, การประหยัดพลังงาน, กำลังสอง), การควบคุมเวกเตอร์ฟลักซ์โดยไม่มีเซ็นเซอร์
(มาตรฐานและประหยัดพลังงาน) |
|
|
มอเตอร์ซิงโครนัส |
การควบคุมเวกเตอร์โดยไม่มีเซ็นเซอร์ |
|
เซ็นเซอร์มอเตอร์ |
แบบบูรณาการ |
- |
|
มีให้เลือกเป็นตัวเลือก |
RS422 (การตรวจสอบความเร็ว) |
|
|
สมรรถนะแรงบิดเกินพิกัด |
แรงบิดเกินสูงสุด 200% Tn และแรงบิดเบรก 170% Tn สำหรับการควบคุมมอเตอร์แบบวงเปิด |
|
| ฟังก์ชั่น |
ฟังก์ชั่นขั้นสูง |
b การควบคุมมอเตอร์อะซิงโครนัสและซิงโครนัส รวมถึงมอเตอร์ IE2, IE3 และ PM ที่เปิดอยู่
วนซ้ำ b การรวม MachineStruxure ใน EcoStruxure Machine Expert b การทำงานในโหมดความเร็วและการควบคุมแรงบิด (โดยมีข้อจำกัดในปัจจุบัน) b ฟังก์ชันการใช้งานที่ปรับแต่งได้และยืดหยุ่นด้วย ATV Logic (บล็อกฟังก์ชันสูงสุด 50 บล็อก) b ฟังก์ชันแอปพลิเคชันมากมายสำหรับกลุ่มแอปพลิเคชันเป้าหมาย b ฟังก์ชันความปลอดภัยแบบฝังตัวสำหรับกลุ่มแอปพลิเคชันเป้าหมายโดยเฉพาะ |
|
|
ฟังก์ชันความปลอดภัยแบบรวม |
STO (สูงสุด SIL3/PLe), SS1, SLS, SMS, GDL |
|
|
จำนวนความเร็วที่ตั้งไว้ |
16 |
|
| จำนวน I/O แบบรวม |
อินพุตแบบอะนาล็อก |
3: อินพุตดิฟเฟอเรนเชียลแบบไบโพลาร์ 1 ช่อง ±10 V, อินพุตแรงดันไฟฟ้า 1 ช่อง (0…10 V) และอินพุตกระแส 1 ช่อง (0-20 mA) |
|
|
อินพุตดิจิตอล |
อินพุตที่กำหนดค่าได้ 6: 4 ช่อง (ตรรกะเชิงบวกหรือเชิงลบ), 1 อินพุตพร้อมโพรบ PTC, อินพุตพัลส์ 1 x 20 kHz |
|
|
เอาท์พุทแบบอะนาล็อก |
1: กำหนดค่าเป็นแรงดันไฟฟ้า (0…10 V) หรือกระแสไฟฟ้า (0-20 mA) |
|
|
เอาต์พุตดิจิตอล |
1: กำหนดค่าเป็นซิงก์หรือแหล่งที่มาได้ |
|
|
เอาท์พุทรีเลย์ |
2: 1 พร้อมหน้าสัมผัส NO/NC และ 1 ไม่มีหน้าสัมผัส |
|
|
อินพุตฟังก์ชันความปลอดภัย |
1 + 4: 1 พร้อม STO และ 4 กำหนดค่าได้สำหรับฟังก์ชันความปลอดภัยจากอินพุตดิจิตอล |
|
