Rhif yr erthygl |

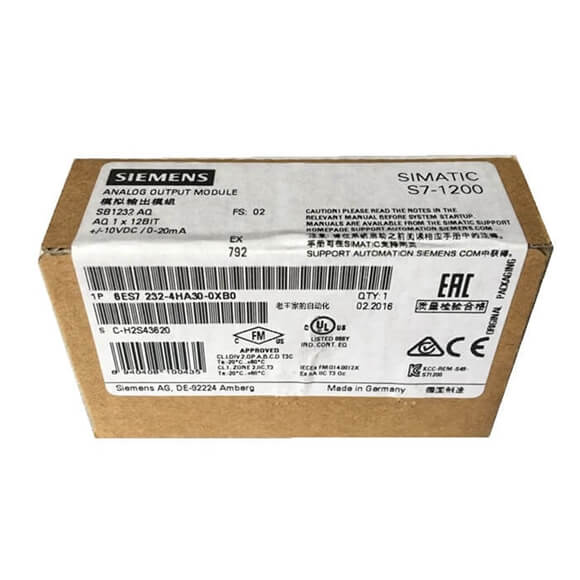

6ES7232-4HA30-0XB0 |
|
Bwrdd Arwyddion SB 1232, 1 AO |
Gwybodaeth gyffredinol |
|
Dynodiad math o gynnyrch |
SB 1232, AQ 1×12 did |
Cerrynt mewnbwn |
|
o backplane bws 5 V DC, typ. |
15 mA |
Foltedd allbwn |
|
Cyflenwad pŵer i'r trosglwyddyddion |
|
·
● Cyflenwad cyfredol, uchafswm. · |
25 mA |
Colli pŵer |
|
Colli pŵer, typ. |
1.5 Gw |
Mewnbynnau analog |
|
Nifer y mewnbynnau analog |
0 |
Allbynnau analog |
|
Nifer yr allbynnau analog |
1 |
Amser beicio (pob sianel) uchafswm. |
Foltedd: 300 μS (R), 750 μS (1 uF) Cyfredol: 600 ms (1 mH); 2 ms (10 mH) |
Ystodau allbwn, foltedd |
|
·
● -10 V i +10 V · |
Oes |
Ystodau allbwn, cyfredol |
|
·
● 0 i 20 mA · |
Oes |
Rhwystr llwyth (mewn ystod graddedig o allbwn) |
|
·
● ag allbynnau foltedd, min. · |
1 000 Ω |
·
● ag allbynnau cyfredol, uchafswm. · |
600 Ω |
Hyd cebl |
|
·
● cysgodi, max. · |
100 m; cysgodi, pâr troellog |
Cynhyrchu gwerth analog ar gyfer yr allbynnau |
|
Egwyddor trosi |
Gwahaniaethol |
Integreiddio a throsi amser / cydraniad fesul sianel |
|
·
● Cydraniad gyda overrange (did yn cynnwys arwydd), uchafswm. · |
12 did |
Gwallau/cywirdeb |
|
Gwall tymheredd (o'i gymharu â'r ystod allbwn), (+/-) |
25 ° C ±0.5%, i 55 ° C ±1% |
Torri ar draws/diagnosteg/gwybodaeth statws |
|
Larymau |
Oes |
Swyddogaeth diagnosteg |
Oes |
Diagnosteg arwydd LED |
|
·
● am statws yr allbynnau · |
Oes |
Safonau, cymeradwyaethau, tystysgrifau |
|
marc CE |
Oes |
Cymeradwyaeth CSA |
Oes |
Cymeradwyaeth UL |
Oes |
cwLus |
Oes |
Cymeradwyaeth FM |
Oes |
RCM (C-TICK gynt) |
Oes |
KC cymeradwyaeth |
Oes |
Cymeradwyaeth forol |
Oes |
Amodau amgylchynol |
|
Cwymp am ddim |
|
·
● Uchder cwympo, uchafswm. · |
0.3 m; bum gwaith, mewn pecyn cynnyrch |
Tymheredd amgylchynol yn ystod gweithrediad |
|
·
● mun. · |
-20 °C |
·
● uchafswm. · |
60 °C |
·
● gosodiad llorweddol, min. · |
-20 °C |
·
● gosodiad llorweddol, max. · |
60 °C |
·
● gosod fertigol, min. · |
-20 °C |
·
● gosod fertigol, max. · |
50 °C |
Tymheredd amgylchynol yn ystod storio / cludo |
|
·
● mun. · |
-40 °C |
·
● uchafswm. · |
70 °C |
Pwysedd aer acc. i IEC 60068-2-13 |
|
·
● Storio/trafnidiaeth, mun. · |
660 hPa |
·
● Storio/trafnidiaeth, uchafswm. · |
1 080 hPa |
Lleithder cymharol |
|
·
● Gweithrediad ar 25 ℃ heb anwedd, max. · |
95 % |
Crynodiadau llygryddion |
|
·
● SO2 ar RH < 60% heb anwedd · |
S02: < 0.5 ppm; H2S: < 0.1 ppm; RH < 60% heb anwedd |
Mecaneg/deunydd |
|
Deunydd amgaead (blaen) |
|
·
● Plastig · |
Oes |
Dimensiynau |
|
Lled |
38 mm |
Uchder |
62 mm |
Dyfnder |
21 mm |
Pwysau |
|
Pwysau, tua. |
40 g |
