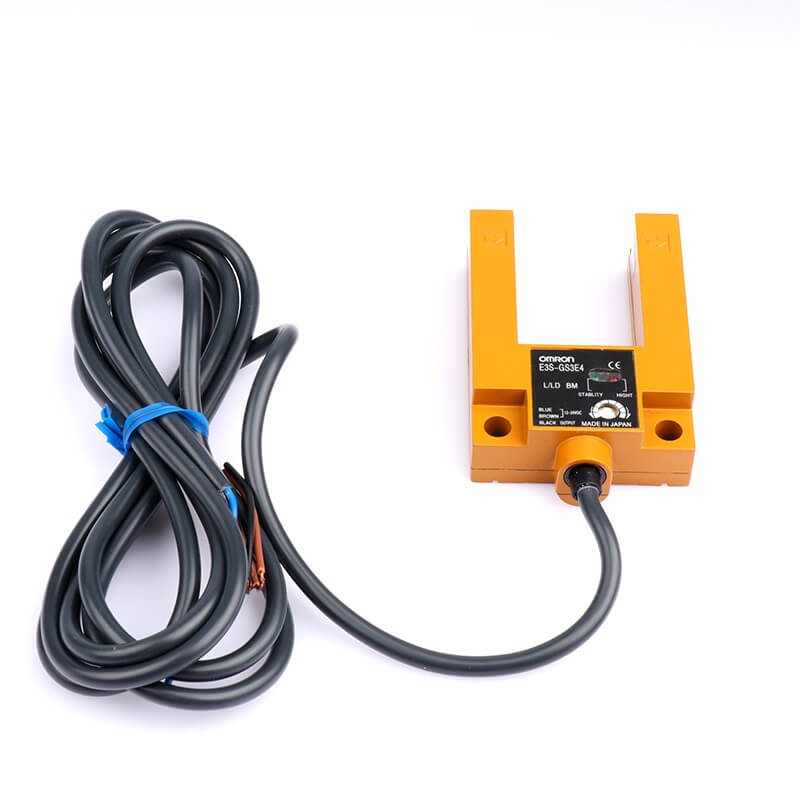

| Følelsesmetode |
Gennem bjælke |
Retro-re-flektive |
Diffus-reflekterende |
Konvergent-reflekterende |
|
|
|
|
|
Model Punkt |
E3S-2E4 E3S-2E41 |
E3S-5E4 E3S-5E41 |
E3S-R2E4 E3S-R2E41 |
E3S- DS10E4 E3S- DS10E41 |
E3S- DS30E41 |
E3S- DS30E4S |
E3S- LS10XE4 |
E3S- LS20XE4 |
|
Følelsesafstand |
2 m |
5 m |
0,1 til 2 m |
100 mm (hvidbog 50 x 50 mm) |
300 mm (hvidbog 100 x 100) |
30 til 100 mm kontinuerligt variabel
(10 x 10 mm) |
50 til 250 mm kontinuerligt variabel
(50 x 75 mm) |
|
| Standard sensingobjekt |
Uigennemsigtig: 7 mm dia. min. |
Uigennemsigtig: 11 mm dia. min. |
Uigennemsigtig: 30 mm dia. min. |
Gennemsigtig, uigennemsigtig |
|
|
|
|
|
Differentiel rejse |
— |
20% maks. af indstilling af afstand |
1,5 mm maks. ved 30 mm
10 mm maks. ved 100 mm |
5% maks. ved 50 til 250 mm |
|
|
|
|
| Retningsvinkel |
Både emitter og modtager: 3 ° til 10 ° |
3 ° til 10 ° |
— |
|
|
|
|
|
| Lyskilde (bølgelængde) |
Infrarød LED (950 nm) |
Rød LED (660 nm) |
Infrarød LED (950 nm) |
|
|
|
|
|
| Strømforsyningsspænding |
12 til 24 VDC ± 10%, krusning (PP): 10% maks. |
|
|
|
|
|
|
|
| Nuværende forbrug |
50 Ma Max.
(Emitter: 25 Ma Max., Modtager: 25 Ma Max.) |
40 Ma Max. |
|
|
|
|
|
|
| Control Output (Solid-State Output) |
Outputstrøm: 1,5 til 4 Ma, belastningsstrøm: 80 Ma max. (Restspænding: 2 V maks.) ➜ Se side 4. |
|
|
|
|
|
|
|
| Responstid |
Betjen eller nulstilling: 3 ms max. |
Betjen eller nulstilling: 1 ms max. |
|
|
|
|
|
|
| Følsomhedsjustering |
Med en indikator |
|
|
|
|
|
|
|
| Omgivelsesbelysning (modtagerside) * |
Glødelampe: 3.000 LX max. Sollys: 10.000 LX Max. |
|
|
|
|
|
|
|
| Omgivelsestemperatur |
Drift: -25 til 55 ° C, opbevaring: -40 til 70 ° C (uden glasur eller kondens) |
|
|
|
|
|
|
|
| Omgivelsesfugtighed |
Drift: 35% til 85%, opbevaring: 35% til 95% (uden kondens) |
|
|
|
|
|
|
|
| Isoleringsmodstand |
20 mΩ min. ved 500 VDC |
|
|
|
|
|
|
|
| Dielektrisk styrke |
1.000 Vac, 50/60 Hz i 1 minut |
|
|
|
|
|
|
|
| Vibrationsmodstand (ødelæggelse) |
10 til 55 Hz, 1,5 mm dobbelt amplitude i 2 timer hver i x, y og z-retninger |
|
|
|
|
|
|
|
| Stødmodstand (ødelæggelse) |
500 m/s2 3 gange hver i x, y og z retninger |
|
|
|
|
|
|
|
| Beskyttelsesgrad |
IEC IP65 |
IEC IP67 |
IEC IP65 |
IEC IP67 |
|
|
|
|
| Forbindelsesmetode |
Forkablet kabel (standardlængde: 2 m) |
|
|
|
|
|
|
|
| Indikatorer |
Lysindikator (rød), stabilitetsindikator (grøn) |
|
|
|
|
|
|
|
