Serie#: Schlüsselpositionierungssensoren
![]()
Laden Sie ein Munual herunter
| Modell |

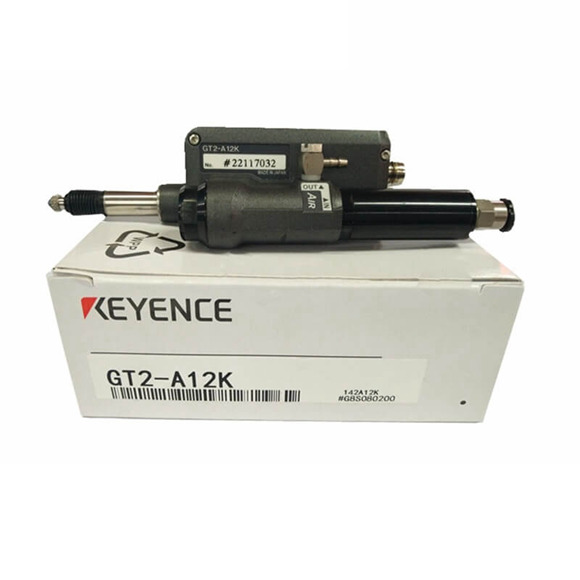

GT2-A12K |
GT2-A12KL |
GT2-A12 |
GT2-A12L |
| Erkennungssystem |
Skalierungssystem, Absolutes (keine Tracking -Fehler) Typ |
|
|
|
| Messbereich |
12 mm 0,47 ″ |
|
|
|
| Auflösung |
0,1 μm |
0,5 μm |
|
|
| Angegeben Genauigkeit*1 |
1 μm (PP) |
2 μm (PP) |
|
|
| Abwärtsmontage |
1,2 n |
0,4 n |
1,2 n |
0,4 n |
| Seitenmontage |
1.1 n |
0,3 n |
1.1 n |
0,3 n |
| Aufwärtsmontage |
1,0 n |
0,2 n |
1,0 n |
0,2 n |
| Stichprobenzyklus |
1 ms |
|
|
|
| Angewendeter Druckbereich |
0,25 MPa bis 0,50 MPa |
|
|
|
| Druckwiderstand |
1 MPa |
|
|
|
| Flüssigkeit verwendet |
Trockene Luft |
|
|
|
| Betriebsindikatorlicht |
2-farbige LED (rot, grün) |
|
|
|
|
Gehege |
IP67 (IEC)*3 |
- - |
IP67 (IEC)*3 |
- - |
| Umgebungstemperatur |
0 bis +55 ° C 32 bis 131 ° F (kein Gefrieren) |
|
|
|
| Relative Luftfeuchtigkeit |
35 bis 85% RH (keine Kondensation) |
|
|
|
| Vibration |
10 bis 55 Hz doppelte Amplitude 1,5 mm 0,06 Zoll in den Anweisungen von x, y, Z -Achse, 2 Stunden |
|
|
|
| Schlagfestigkeit |
1000 m/s2 (IEC60068-2-27) |
|
|
|
| Hauptkörper |
Hauptkörpergehäuse: Zink des Casts, Zylinderabschnitt: Aluminiumlegierung, Luftverbindungsharz: Polyacetal, Luftverbindungsmetall: Nickel-plattiertes Messing, Indikator: Polyarylate (par) |
|
|
|
| Staubstaub |
NBR |
- - |
NBR |
- - |
| Kontakt*4 |
Sus304, zementiert Wolfram -Carbid |
SUS304, SUS440C |
|
|
| Sensorkopfkabel |
Optional (Verbindung zum M8 -Anschluss herstellen) |
|
|
|
| Gewicht (ohne Kabel) |
Ca. 145 g |
|
|
|
