| Artículo |
Especificación del módulo de red Mitsubishi MELSECNET/H |
|
|
|
|
|
| Configuraciones de red |
Sistema de bucle óptico |
Sistema de bus coaxial |
Sistema de autobús retorcido |
|
|
|
| Modelo |
QJ71LP21(S)-25 QJ72LP25-25 |
QJ71LP21G QJ72LP25G |
QJ71BR11 QJ72BR15 |

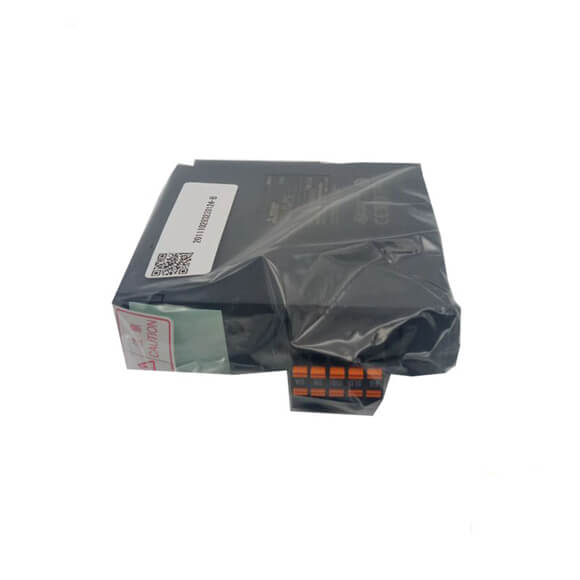

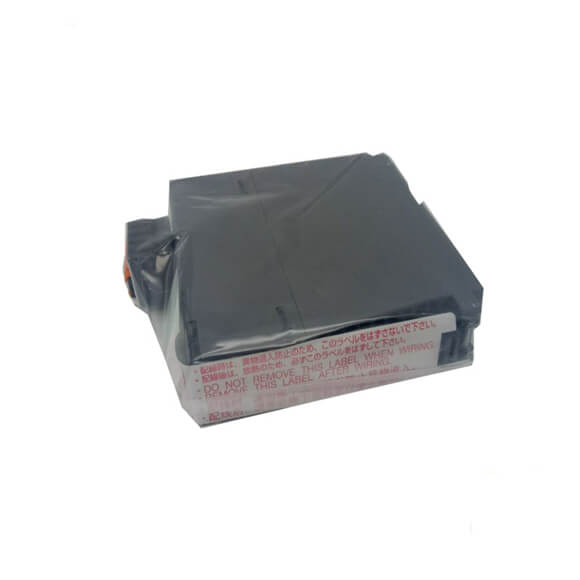

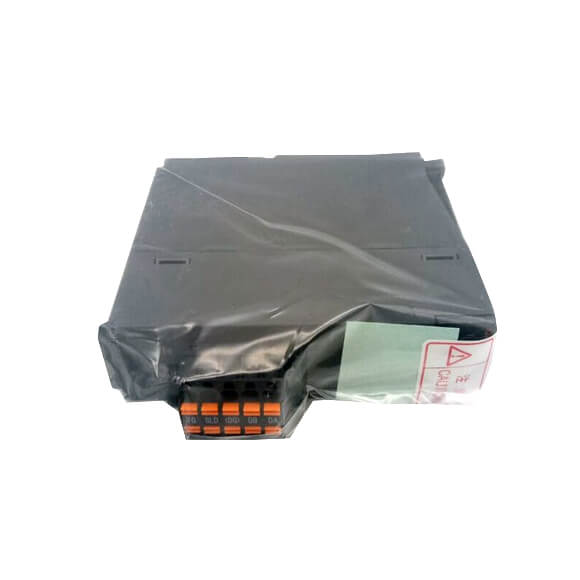

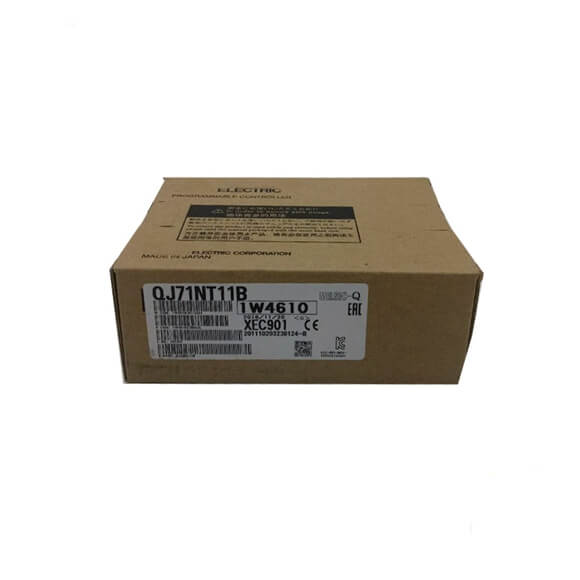

QJ71NT11B |
|
|
| Cable |
Fibra óptica (SI) |
Fibra óptica (GI) |
Coaxiales (3C-2V) |
Coaxiales (5C-2V) |
par trenzado |
Versión CC-Link. 1.10-cable compatible |
| Red de PLC a PLC Número máximo de puntos de enlace por red |
16384 puntos (8192 puntos en el modo MELSECNET/10) |
16384 puntos |
|
|
|
|
| LW |
16384 puntos (8192 puntos en el modo MELSECNET/10) |
16384 puntos |
|
|
|
|
| LX/LY |
8192 puntos |
|
|
|
|
|
| Número máximo de puntos de enlace por estación |
•Modo MELSECNET/H{(LY + LB) /8 + (2 x LW)} ≤ 2000 bytes
• Modo extendido MELSECNET/H {(LY + LB) /8 + (2 x LW)} ≤ 35840 bytes |
|
|
|
|
|
| Número de estaciones por red |
Hasta 64 estaciones (1 estación de control, 63 estaciones normales) |
Hasta 32 estaciones (1 estación de control, 31 estaciones normales) |
|
|
|
|
| Velocidad de comunicación |
25Mbps/10Mbps |
10Mbps |
156 kbps/312 kbps/625 kbps/1,25 Mbps/2,5 Mbps/5 Mbps/10 Mbps |
|
|
|
|
Distancia total |
30 kilometros |
300 metros |
500 metros |
1200 m/156 kbps,
600 m/312 kbps, 400 m/625 kbps, 200m/1,25Mbps |
1200 m/156 kbps, 900 m/312 kbps,
600 m/625 kbps, 400 m/1,25 Mbps, 200 m/2,5 Mbps, 150m/5Mbps, 100m/10Mbps |
|
| Distancia entre estaciones |
Hasta 1 kilómetro |
2 kilómetros |
- |
- |
|
|
