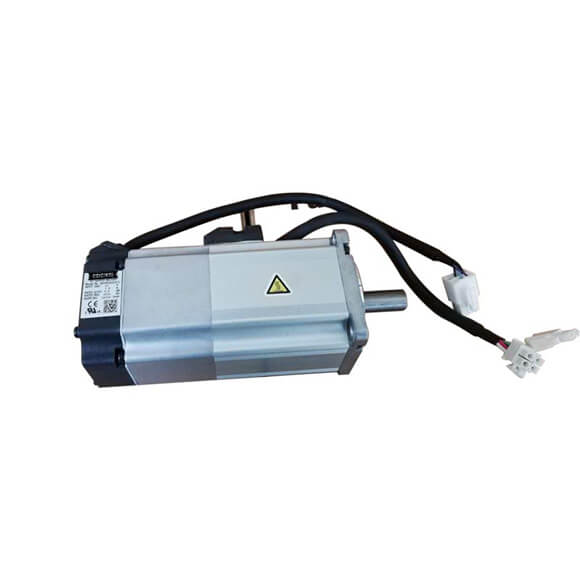

| Panasonic Servo Motor Minas A4 |
AC200V |
|
|
|
|
|
| Panasonic Servo Motor Minas A4 MSMD |
022P1 |
022S1 |
042P1 |
042S1 |
082P1 |
082S1 |
| Serie A4 |
Maddt1207 |
MBDDT2210 |
MCDDT3520 |
|
|
|
| Serie A4F |
Maddt1207f |
MBDDT2210F |
MCDDT3520F |
|
|
|
| Serie A4P |
Maddt1207p |
Mbddt2210p |
MCDDT3520P |
|
|
|
| Símbolo de marco |
Enmarcar un |
Marco B |
Marco C |
|
|
|
| Capacidad de la fuente de alimentación (KVA) |
0.5 |
0.9 |
1.3 |
|
|
|
| Salida nominal (W) |
200 |
400 |
750 |
|
|
|
| Torque nominal (n. M) |
0.64 |
1.3 |
2.4 |
|
|
|
| Momentario Máx. Torque pico (n. M) |
1.91 |
3.8 |
7.1 |
|
|
|
| Corriente nominal (brazos) |
1.6 |
2.6 |
4.0 |
|
|
|
| Max. actual (AO-P) |
6.9 |
11.0 |
17.0 |
|
|
|
| Sin opción |
Sin nota de límite) 2 |
|
|
|
|
|
| DV0P4283 |
Sin nota de límite) 2 |
|
|
|
|
|
| Velocidad de rotación nominal (R/min) |
3000 |
|
|
|
|
|
| Max. Velocidad de rotación (R/min) |
5000 |
4500 |
|
|
|
|
| Sin freno |
0.14 |
0.26 |
0.87 |
|
|
|
| Con freno |
0.16 |
0.28 |
0.97 |
|
|
|
| Momento recomendado de la relación de inercia de la carga y la nota del rotor) 3 |
30 veces o menos |
20 veces o menos |
|
|
|
|
| Especificaciones del codificador rotativo |
2500p/r Incremental |
17 bits absoluto/ incremental |
2500p/r Incremental |
17 bits absoluto/ incremental |
2500p/r Incremental |
17 bits absoluto/ incremental |
|
Resolución por vuelta |
10000 |
131072 |
10000 |
131072 |
10000 |
131072 |
| Calificación de recinto protector |
IP65 (excepto la porción giratoria del eje de salida y el extremo del cable de plomo) |
|
|
|
|
|
|
Ambiente Temperatura ambiente |
0 a 40˚C (libre de congelación), almacenamiento: –20 a +65˚C (Garantía de temperatura máxima 80˚C durante 72 horas
)
|
|
|
|
|
|
| Humedad ambiental |
85%HR o inferior (libre de condensación) |
|
|
|
|
|
| Ubicación de instalación |
En el interior (sin luz solar directa), libre de gas corrosivo, gas inflamable, neblina de petróleo y polvo |
|
|
|
|
|
| Altitud |
1000m o más bajo |
|
|
|
|
|
| Resistencia a la vibración |
49m/s2 o menos |
|
|
|
|
|
| Masa (kg), () representa el tipo de freno de retención |
0.82 (1.3) |
1.2 (1.7) |
2.3 (3.1) |
|
|
|
