| Número de artículo |
6ES7307-1BA01-0AA0 |
6ES7305-1BA80-0AA0 |

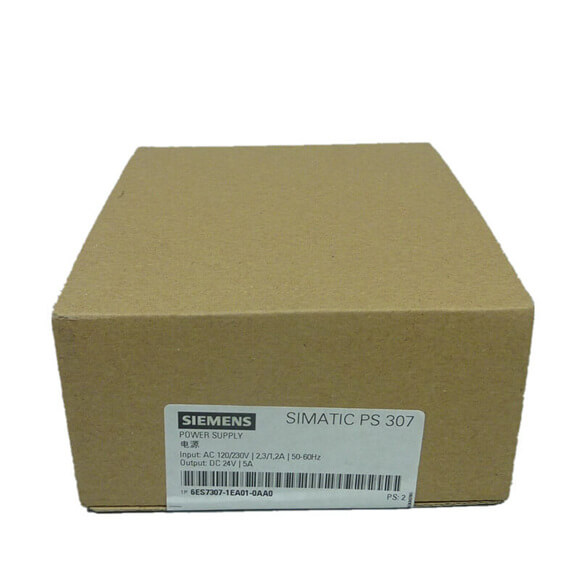

6ES7307-1EA01-0AA0 |
6ES7307-1EA80-0AA0 |
6ES7307-1KA02-0AA0 |
| Producto |
PS 307 |
PS 305 al aire libre |
PS 307 |
PS 307 al aire libre |
PS 307 |
| Fuente de alimentación, tipo |
24V/2A |
24V/2A |
24V/5A |
24V/5A |
24V/10A |
| Aporte |
|
|
|
|
|
| Aporte |
CA monofásica |
voltaje CC |
CA monofásica |
CA monofásica |
CA monofásica |
|
● Nota |
Selección automática de rango |
|
Selección automática de rango |
Ajuste mediante interruptor selector en el dispositivo. |
Selección automática de rango |
| Tensión de alimentación |
|
|
|
|
|
|
● 1 en CA Valor nominal |
120 voltios |
|
120 voltios |
120 voltios |
120 voltios |
|
● 2 en CA Valor nominal |
230 voltios |
|
230 voltios |
230 voltios |
230 voltios |
|
● en DC |
|
24 … 110 V |
|
|
|
| voltaje de entrada |
|
|
|
|
|
|
● 1 en aire acondicionado |
85 … 132 V |
|
85 … 132 V |
93 … 132 V |
85 … 132 V |
|
● 2 en aire acondicionado |
170 … 264 V |
|
170 … 264 V |
187 … 264 V |
170 … 264 V |
|
● en DC |
|
16,8 … 138 V |
|
|
|
| Entrada de amplio rango |
No |
Sí |
No |
No |
No |
| Resistencia a sobretensión |
2,3 × clasificación Vin, 1,3 ms |
154V; 0,1 s |
2,3 × clasificación Vin, 1,3 ms |
2,3 × clasificación Vin, 1,3 ms |
2,3 × clasificación Vin, 1,3 ms |
| Almacenamiento en búfer de red con Iout nominal, mín. |
20 ms; en Vin = 93/187 V |
10 ms; en Vin clasificado |
20 ms; en Vin = 93/187 V |
20 ms; en Vin = 93/187 V |
20 ms; en Vin = 93/187 V |
| Frecuencia de línea nominal 1 |
50Hz |
|
50Hz |
50Hz |
50Hz |
| Frecuencia de línea nominal 2 |
60Hz |
|
60Hz |
60Hz |
60Hz |
| Rango de línea nominal |
47 … 63 Hz |
|
47 … 63 Hz |
47 … 63 Hz |
47 … 63 Hz |
| Corriente de entrada |
|
|
|
|
|
|
● con tensión de entrada nominal 120 V |
0,9 A |
|
2,3 A |
2.1A |
4.2Un |
|
● con tensión nominal de entrada 230 V |
0,5 A |
|
1,2 A |
1,2 A |
1,9 A |
|
● con tensión de entrada nominal de 24 V |
|
2,4 A |
|
|
|
|
● con tensión de entrada nominal 110 V |
|
0,6 A |
|
|
|
| Limitación de corriente de conexión (+25 °C), máx. |
22A |
20 A |
20 A |
45 A |
55 A |
| Duración de la corriente de irrupción limitada a 25 °C |
|
|
|
|
|
|
● máximo |
3 ms |
10 ms |
3 ms |
3 ms |
3 ms |
| I⊃2;t, máx. |
1 A⊃2;·s |
5 A⊃2;·s |
1.2 A⊃2;·s |
1,8 A⊃2;·s |
3.3 A⊃2;·s |
| Fusible entrante incorporado |
T 1,6 A/250 V (no accesible) |
T 6,3 A/250 V (no accesible) |
T 3,15 A/250 V (no accesible) |
T 3,15 A/250 V (no accesible) |
T 6,3 A/250 V (no accesible) |
| Protección en la entrada de alimentación de red (IEC 898) |
Disyuntor miniatura recomendado: 3 A característica C |
Disyuntor miniatura recomendado: a partir de 10 A característica C, apto para CC |
Disyuntor miniatura recomendado: desde 6 A característica C |
Disyuntor miniatura recomendado: desde 10 A característica C o desde 6 A característica D |
Disyuntor miniatura recomendado: desde 10 A característica C |
| Producción |
|
|
|
|
|
| Producción |
Voltaje CC aislado y controlado |
Voltaje CC aislado y controlado |
Voltaje CC aislado y controlado |
Voltaje CC aislado y controlado |
Voltaje CC aislado y controlado |
| Tensión nominal Vsal CC |
24V |
24V |
24V |
24V |
24V |
| Tolerancia total, estática ± |
3 % |
3 % |
3 % |
3 % |
3 % |
| Compensación de red estática, aprox. |
0,1 % |
0,2 % |
0,1 % |
0,2 % |
0,1 % |
| Equilibrio de carga estático, aprox. |
0,2 % |
0,4 % |
0,5 % |
0,4 % |
0,5 % |
| Ondulación residual pico-pico, máx. |
50 mV |
150 mV |
50 mV |
150 mV |
50 mV |
| Ondulación residual pico-pico, típ. |
5mV |
30 mV |
10 mV |
40 mV |
15 mV |
| Picos pico-pico, máx. (ancho de banda: 20 MHz) |
150 mV |
240 mV |
150 mV |
240 mV |
150 mV |
| Picos pico-pico, típ. (ancho de banda: 20 MHz) |
20 mV |
150 mV |
20 mV |
90 mV |
60 mV |
| Función del producto Voltaje de salida ajustable |
No |
No |
No |
No |
No |
| Ajuste de voltaje de salida |
– |
– |
– |
– |
– |
| Visualización de estado |
LED verde para 24 V OK |
LED verde para 24 V OK |
LED verde para 24 V OK |
LED verde para 24 V OK |
LED verde para 24 V OK |
| Comportamiento encendido/apagado |
Sin sobrepaso de Vout (arranque suave) |
Sin sobrepaso de Vout (arranque suave) |
Sin sobrepaso de Vout (arranque suave) |
Sin sobrepaso de Vout (arranque suave) |
Sin sobrepaso de Vout (arranque suave) |
| Retardo de inicio, máx. |
2 segundos |
3 segundos |
2 segundos |
3 segundos |
2 segundos |
| Aumento de tensión, típ. |
10 ms |
5 ms |
10 ms |
100 ms |
10 ms |
| Valor de corriente nominal Isal nominal |
2A |
2A |
5A |
5A |
10 A |
| Rango actual |
0 … 2 A |
0 … 3 A |
0 … 5 A |
0 … 5 A |
0 … 10 A |
|
● Nota |
|
3 A hasta +60°C a Vin > 24 V |
|
|
|
| Potencia activa suministrada típica |
48W |
48W |
120W |
120W |
240W |
| Corriente de sobrecarga a corto plazo |
|
|
|
|
|
|
● en caso de cortocircuito durante el arranque típico |
9A |
9A |
20 A |
20 A |
38 A |
|
● en caso de cortocircuito durante el funcionamiento típico |
9A |
9A |
20 A |
20 A |
38 A |
| Duración de la capacidad de sobrecarga por exceso de corriente |
|
|
|
|
|
|
● en caso de cortocircuito durante el arranque |
90 ms |
270 ms |
100 ms |
180 ms |
80 ms |
|
● en caso de cortocircuito durante el funcionamiento |
90 ms |
270 ms |
100 ms |
80 ms |
80 ms |
| Conmutación en paralelo para un rendimiento mejorado |
Sí |
Sí |
Sí |
No |
Sí |
| Número de unidades conmutables en paralelo para un rendimiento mejorado |
2 |
2 |
|
|
|
|
|
|
|
|
|
