| Straipsnio numeris |
6ES7307-1BA01-0AA0 |
6ES7305-1BA80-0AA0 |

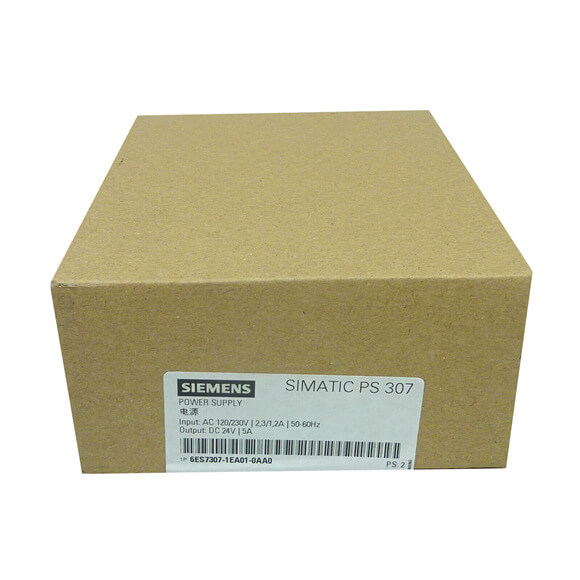

6ES7307-1EA01-0AA0 |
6ES7307-1EA80-0AA0 |
6ES7307-1KA02-0AA0 |
| Produktas |
PS 307 |
PS 305 lauke |
PS 307 |
PS 307 lauke |
PS 307 |
| Maitinimo šaltinis, tipas |
24 V/2 A |
24 V/2 A |
24 V/5 A |
24 V/5 A |
24 V/10 A |
| Įvestis |
|
|
|
|
|
| Įvestis |
1 fazė kintamoji srovė |
DC įtampa |
1 fazė kintamoji srovė |
1 fazė kintamoji srovė |
1 fazė kintamoji srovė |
|
● Pastaba |
Automatinis diapazono pasirinkimas |
|
Automatinis diapazono pasirinkimas |
Nustatykite pasirinkimo jungikliu ant įrenginio |
Automatinis diapazono pasirinkimas |
| Maitinimo įtampa |
|
|
|
|
|
|
● 1 esant AC vardinei vertei |
120 V |
|
120 V |
120 V |
120 V |
|
● 2 esant AC vardinei vertei |
230 V |
|
230 V |
230 V |
230 V |
|
● DC |
|
24 … 110 V |
|
|
|
| Įėjimo įtampa |
|
|
|
|
|
|
● 1 prie AC |
85 … 132 V |
|
85 … 132 V |
93 … 132 V |
85 … 132 V |
|
● 2 prie AC |
170…264 V |
|
170…264 V |
187…264 V |
170…264 V |
|
● DC |
|
16,8 … 138 V |
|
|
|
| Plataus diapazono įvestis |
Nr |
Taip |
Nr |
Nr |
Nr |
| Atsparumas viršįtampiui |
2,3 × Vin vardinis, 1,3 ms |
154 V; 0,1 s |
2,3 × Vin vardinis, 1,3 ms |
2,3 × Vin vardinis, 1,3 ms |
2,3 × Vin vardinis, 1,3 ms |
| Tinklo buferis ties išėjimo nominalioji vertė, min. |
20 ms; ties Vin = 93/187 V |
10 ms; įvertino Vin |
20 ms; ties Vin = 93/187 V |
20 ms; ties Vin = 93/187 V |
20 ms; ties Vin = 93/187 V |
| Vardinis linijos dažnis 1 |
50 Hz |
|
50 Hz |
50 Hz |
50 Hz |
| Vardinis linijos dažnis 2 |
60 Hz |
|
60 Hz |
60 Hz |
60 Hz |
| Vardinis linijos diapazonas |
47…63 Hz |
|
47…63 Hz |
47…63 Hz |
47…63 Hz |
| Įvesties srovė |
|
|
|
|
|
|
● esant vardinei įėjimo įtampai 120 V |
0,9 A |
|
2,3 A |
2,1 A |
4,2 A |
|
● esant vardinei įėjimo įtampai 230 V |
0,5 A |
|
1,2 A |
1,2 A |
1,9 A |
|
● esant 24 V vardinei įėjimo įtampai |
|
2,4 A |
|
|
|
|
● esant vardinei įėjimo įtampai 110 V |
|
0,6 A |
|
|
|
| Įjungimo srovės ribojimas (+25 °C), maks. |
22 A |
20 A |
20 A |
45 A |
55 A |
| Įjungimo srovės ribojimo trukmė esant 25 °C |
|
|
|
|
|
|
● maksimalus |
3 ms |
10 ms |
3 ms |
3 ms |
3 ms |
| I⊃2;t, maks. |
1 A⊃2;·s |
5 A⊃2;·s |
1,2 A⊃2;·s |
1,8 A⊃2;·s |
3,3 A⊃2;·s |
| Integruotas įeinantis saugiklis |
T 1,6 A/250 V (nepasiekiama) |
T 6.3 A/250 V (nepasiekiama) |
T 3,15 A/250 V (nepasiekiama) |
T 3,15 A/250 V (nepasiekiama) |
T 6.3 A/250 V (nepasiekiama) |
| Apsauga maitinimo įvestyje (IEC 898) |
Rekomenduojamas miniatiūrinis grandinės pertraukiklis: 3 A charakteristika C |
Rekomenduojamas miniatiūrinis automatinis jungiklis: nuo 10 A charakteristikos C, tinka DC |
Rekomenduojamas miniatiūrinis grandinės pertraukiklis: nuo 6 A charakteristikos C |
Rekomenduojamas miniatiūrinis grandinės pertraukiklis: nuo 10 A charakteristikos C arba nuo 6 A charakteristikos D |
Rekomenduojamas miniatiūrinis grandinės pertraukiklis: nuo 10 A charakteristikos C |
| Išvestis |
|
|
|
|
|
| Išvestis |
Valdoma, izoliuota nuolatinė įtampa |
Valdoma, izoliuota nuolatinė įtampa |
Valdoma, izoliuota nuolatinė įtampa |
Valdoma, izoliuota nuolatinė įtampa |
Valdoma, izoliuota nuolatinė įtampa |
| Nominali įtampa Vout DC |
24 V |
24 V |
24 V |
24 V |
24 V |
| Bendra tolerancija, statinė ± |
3 % |
3 % |
3 % |
3 % |
3 % |
| Statinė tinklo kompensacija, apytiksl. |
0,1 % |
0,2 % |
0,1 % |
0,2 % |
0,1 % |
| Statinis apkrovos balansavimas, apytiksl. |
0,2 % |
0,4 % |
0,5 % |
0,4 % |
0,5 % |
| Likutinis virpėjimas smailė-pikas, maks. |
50 mV |
150 mV |
50 mV |
150 mV |
50 mV |
| Liekamoji banga smailė-pika, t.p. |
5 mV |
30 mV |
10 mV |
40 mV |
15 mV |
| Spygliai pikas-pikas, maks. (pralaidis: 20 MHz) |
150 mV |
240 mV |
150 mV |
240 mV |
150 mV |
| Spygliai pikas-pikas, t.p. (pralaidis: 20 MHz) |
20 mV |
150 mV |
20 mV |
90 mV |
60 mV |
| Gaminio funkcija Reguliuojama išėjimo įtampa |
Nr |
Nr |
Nr |
Nr |
Nr |
| Išėjimo įtampos nustatymas |
– |
– |
– |
– |
– |
| Būsenos ekranas |
Žalias šviesos diodas 24 V OK |
Žalias šviesos diodas 24 V OK |
Žalias šviesos diodas 24 V OK |
Žalias šviesos diodas 24 V OK |
Žalias šviesos diodas 24 V OK |
| Įjungimo / išjungimo elgesys |
Jokio Vout viršijimo (minkštas paleidimas) |
Jokio Vout viršijimo (minkštas paleidimas) |
Jokio Vout viršijimo (minkštas paleidimas) |
Jokio Vout viršijimo (minkštas paleidimas) |
Jokio Vout viršijimo (minkštas paleidimas) |
| Paleidimo delsa, maks. |
2 s |
3 s |
2 s |
3 s |
2 s |
| Įtampos kilimas, tip. |
10 ms |
5 ms |
10 ms |
100 ms |
10 ms |
| Nominali srovės vertė Iout nominal |
2 A |
2 A |
5 A |
5 A |
10 A |
| Dabartinis diapazonas |
0…2 A |
0…3 A |
0…5 A |
0…5 A |
0…10 A |
|
● Pastaba |
|
3 A iki +60°C, kai Vin > 24 V |
|
|
|
| Tiekiama aktyvioji galia tipinė |
48 W |
48 W |
120 W |
120 W |
240 W |
| Trumpalaikė perkrovos srovė |
|
|
|
|
|
|
● apie trumpąjį jungimą paleidimo metu tipiškas |
9 A |
9 A |
20 A |
20 A |
38 A |
|
● esant trumpajam jungimui eksploatacijos metu tipiškas |
9 A |
9 A |
20 A |
20 A |
38 A |
| Perteklinės srovės perkrovos trukmė |
|
|
|
|
|
|
● dėl trumpojo jungimo paleidimo metu |
90 ms |
270 ms |
100 ms |
180 ms |
80 ms |
|
● esant trumpajam jungimui darbo metu |
90 ms |
270 ms |
100 ms |
80 ms |
80 ms |
| Lygiagretus perjungimas geresniam veikimui |
Taip |
Taip |
Taip |
Nr |
Taip |
| Lygiagrečiai perjungiamų įrenginių skaičius pagerina našumą |
2 |
2 |
|
|
|
|
|
|
|
|
|
