| Номер на член |
6ES7307-1BA01-0AA0 |
6ES7305-1BA80-0AA0 |

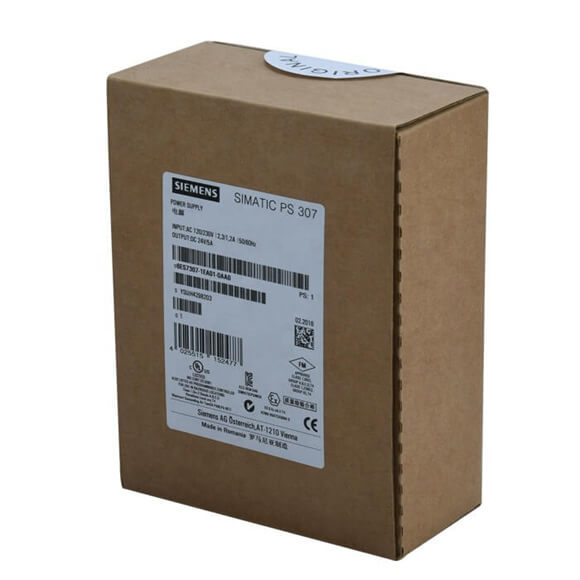

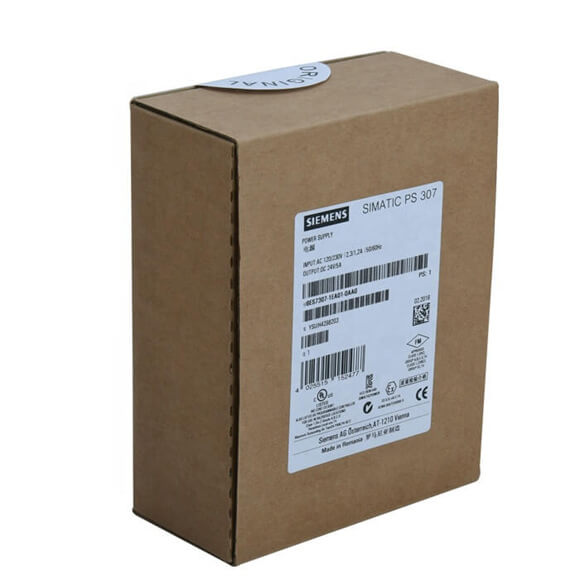

6ES7307-1EA01-0AA0 |
6ES7307-1EA80-0AA0 |
6ES7307-1KA02-0AA0 |
| Продукт |
PS 307 |
PS 305 на открито |
PS 307 |
PS 307 На открито |
PS 307 |
| Захранване, тип |
24 V/2 a |
24 V/2 a |
24 V/5 a |
24 V/5 a |
24 v/10 a |
| Вход |
|
|
|
|
|
| Вход |
1-фазен променлив ток |
DC напрежение |
1-фазен променлив ток |
1-фазен променлив ток |
1-фазен променлив ток |
|
● Забележка |
Автоматичен избор на обхват |
|
Автоматичен избор на обхват |
Задайте с помощта на превключвателя на устройството |
Автоматичен избор на обхват |
| Захранващо напрежение |
|
|
|
|
|
|
● 1 при променлив ток с оценка |
120 v |
|
120 v |
120 v |
120 v |
|
● 2 при оценена с оценка стойност |
230 v |
|
230 v |
230 v |
230 v |
|
● в DC |
|
24… 110 v |
|
|
|
| Входно напрежение |
|
|
|
|
|
|
● 1 при променлив ток |
85… 132 V |
|
85… 132 V |
93… 132 V |
85… 132 V |
|
● 2 при променлив ток |
170… 264 v |
|
170… 264 v |
187… 264 v |
170… 264 v |
|
● в DC |
|
16.8… 138 V |
|
|
|
| Вход с широк разстояние |
Не |
Да |
Не |
Не |
Не |
| Устойчивост на пренапрежение |
2.3 × VIN с оценка, 1,3 ms |
154 V; 0,1 s |
2.3 × VIN с оценка, 1,3 ms |
2.3 × VIN с оценка, 1,3 ms |
2.3 × VIN с оценка, 1,3 ms |
| Грешови буфериране в Iout Rated, min. |
20 ms; при VIN = 93/187 V |
10 ms; при Вин оцени |
20 ms; при VIN = 93/187 V |
20 ms; при VIN = 93/187 V |
20 ms; при VIN = 93/187 V |
| Номинална честота на линията 1 |
50 Hz |
|
50 Hz |
50 Hz |
50 Hz |
| Номинална честота на линията 2 |
60 Hz |
|
60 Hz |
60 Hz |
60 Hz |
| Оценен обхват на линията |
47… 63 Hz |
|
47… 63 Hz |
47… 63 Hz |
47… 63 Hz |
| Вход ток |
|
|
|
|
|
|
● При номинално входно напрежение 120 V |
0.9 a |
|
2.3 a |
2.1 a |
4.2 a |
|
● При номинално входно напрежение 230 V |
0,5 a |
|
1.2 a |
1.2 a |
1.9 a |
|
● При номинално входно напрежение 24 V |
|
2.4 a |
|
|
|
|
● При номинално входно напрежение 110 V |
|
0.6 a |
|
|
|
| Ограничаване на тока на включване (+25 ° C), макс. |
22 a |
20 a |
20 a |
45 a |
55 a |
| Продължителност на ограничаването на тока на инкрустация при 25 ° C |
|
|
|
|
|
|
● Максимум |
3 ms |
10 ms |
3 ms |
3 ms |
3 ms |
| I⊃2; t, макс. |
1 a⊃2; · s |
5 A⊃2; · s |
1.2 A⊃2; · s |
1.8 A⊃2; · s |
3.3 A⊃2; · s |
| Вграден входящ предпазител |
T 1,6 A/250 V (не е достъпно) |
T 6.3 A/250 V (не е достъпен) |
T 3,15 A/250 V (не е достъпно) |
T 3,15 A/250 V (не е достъпно) |
T 6.3 A/250 V (не е достъпен) |
| Защита в входа на мощността на мрежата (IEC 898) |
Препоръчителен миниатюрен прекъсвач на веригата: 3 А характеристика c |
Препоръчителен прекъсвач на миниатюрни вериги: От 10 A характерна С, подходящ за постоянен ток |
Препоръчителен миниатюрен прекъсвач: От 6 характеристика c |
Препоръчителен миниатюрен прекъсвач: от 10 A характеристика C или от 6 A характеристика D |
Препоръчителен миниатюрен прекъсвач: От 10 a характерна c |
| Изход |
|
|
|
|
|
| Изход |
Контролирано, изолирано постояннотоково напрежение |
Контролирано, изолирано постояннотоково напрежение |
Контролирано, изолирано постояннотоково напрежение |
Контролирано, изолирано постояннотоково напрежение |
Контролирано, изолирано постояннотоково напрежение |
| Номинално напрежение Vout DC |
24 v |
24 v |
24 v |
24 v |
24 v |
| Обща толерантност, статично ± |
3 % |
3 % |
3 % |
3 % |
3 % |
| СТАТИЧНО ОБЩЕСТВЕНО КОМПЕНЦИАЦИЯ, Прибл. |
0,1 % |
0,2 % |
0,1 % |
0,2 % |
0,1 % |
| Статично балансиране на натоварването, прибл. |
0,2 % |
0,4% |
0,5 % |
0,4% |
0,5 % |
| Остатъчен пик-пик на пулсации, макс. |
50 mV |
150 mV |
50 mV |
150 mV |
50 mV |
| Остатъчен пик-пик на пулсации, тип. |
5 mV |
30 mV |
10 mV |
40 mV |
15 mV |
| Spikes Peak-Peak, Max. (честотна лента: 20 MHz) |
150 mV |
240 mV |
150 mV |
240 mV |
150 mV |
| Spikes Peak-Peak, Typ. (честотна лента: 20 MHz) |
20 mV |
150 mV |
20 mV |
90 mV |
60 mV |
| Регулируемо изходното напрежение на продуктовата функция |
Не |
Не |
Не |
Не |
Не |
| Настройка на изходното напрежение |
- |
- |
- |
- |
- |
| Дисплей на състоянието |
Зелен светодиод за 24 V OK |
Зелен светодиод за 24 V OK |
Зелен светодиод за 24 V OK |
Зелен светодиод за 24 V OK |
Зелен светодиод за 24 V OK |
| Поведение на включване/изключване |
Без преодоляване на Vout (мек старт) |
Без преодоляване на Vout (мек старт) |
Без преодоляване на Vout (мек старт) |
Без преодоляване на Vout (мек старт) |
Без преодоляване на Vout (мек старт) |
| Стартиране на забавяне, макс. |
2 s |
3 s |
2 s |
3 s |
2 s |
| Повишаване на напрежението, тип. |
10 ms |
5 ms |
10 ms |
100 ms |
10 ms |
| Номинална токова стойност iout рейтинг |
2 a |
2 a |
5 a |
5 a |
10 a |
| Текущ диапазон |
0… 2 a |
0… 3 a |
0… 5 a |
0… 5 a |
0… 10 a |
|
● Забележка |
|
3 A до +60 ° C при VIN> 24 V |
|
|
|
| Доставя се активна мощност, типична |
48 w |
48 w |
120 w |
120 w |
240 w |
| Краткосрочен ток на претоварване |
|
|
|
|
|
|
● при късо съединение по време на стартирането типично |
9 a |
9 a |
20 a |
20 a |
38 a |
|
● при късо съединение по време на работа типично |
9 a |
9 a |
20 a |
20 a |
38 a |
| Продължителност на способността за претоварване за излишен ток |
|
|
|
|
|
|
● при късо съединение по време на стартирането |
90 ms |
270 ms |
100 ms |
180 ms |
80 ms |
|
● при късо съединение по време на работа |
90 ms |
270 ms |
100 ms |
80 ms |
80 ms |
| Паралелно превключване за подобрена производителност |
Да |
Да |
Да |
Не |
Да |
| Броят на паралелни превключващи единици за подобрена производителност |
2 |
2 |
|
|
|
|
|
|
|
|
|
