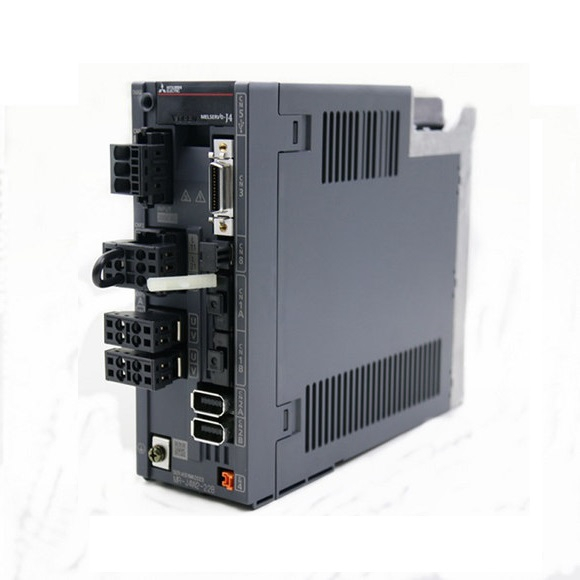

| آمپلی فایر سروو میتسوبیشی MELSERVO-J4 با درایو MR-J4W2- |
22B |
44B |
77B |
1010B |
| ولتاژ نامی خروجی |
3 فاز 170 ولت AC |
|
|
|
| جریان نامی (هر محور) [A] |
1.5 |
2.8 |
5.8 |
6.0 |
| ورودی منبع تغذیه مدار اصلی
ولتاژ/فرکانس |
3 فاز یا یک فاز 200 ولت AC تا 240 ولت AC، 50 هرتز/60 هرتز |
3 فاز 200 ولت AC تا 240 ولت متناوب، 50 هرتز/60 هرتز |
|
|
| جریان نامی (یادداشت 11) [A] |
2.9 |
5.2 |
7.5 |
9.8 |
| نوسان ولتاژ مجاز |
3 فاز یا 1 فاز 170 ولت AC تا 264 ولت AC |
3 فاز 170 ولت متناوب تا 264 ولت AC |
|
|
| نوسان فرکانس مجاز |
در ± 5٪ |
|
|
|
| ظرفیت منبع تغذیه [کیلو ولت آمپر] |
به بخش 10.2 مراجعه کنید. |
|
|
|
| جریان هجومی [A] |
به بخش 10.5 مراجعه کنید. |
|
|
|
| ولتاژ/فرکانس ورودی منبع تغذیه مدار را کنترل کنید |
1 فاز 200 ولت AC تا 240 ولت AC، 50 هرتز/60 هرتز |
|
|
|
| جریان نامی [A] |
0.4 |
|
|
|
| نوسان ولتاژ مجاز |
1 فاز 170 ولت متناوب تا 264 ولت AC |
|
|
|
| نوسان فرکانس مجاز |
در ± 5٪ |
|
|
|
| مصرف برق
[W] |
55 |
|
|
|
| جریان هجومی [A] |
به بخش 10.5 مراجعه کنید. |
|
|
|
| ولتاژ منبع تغذیه رابط |
24 ولت DC ± 10٪ |
|
|
|
| ظرفیت منبع تغذیه |
0.35 A (یادداشت 1) |
|
|
|
| روش کنترل |
کنترل PWM موج سینوسی، روش کنترل جریان |
|
|
|
| بازسازی خازن
انرژی احیا کننده قابل استفاده مجدد (یادداشت 2) [J] |
17 |
21 |
44 |
|
| ممان اینرسی J معادل مقدار شارژ مجاز (تبصره 3)
[× 10-4 کیلوگرم • متر مربع] |
3.45 |
4.26 |
8.92 |
|
|
جرم معادل مقدار شارژ مجاز (یادداشت 4) [کیلوگرم] LM-H3 |
3.8 |
4.7 |
9.8 |
|
| LM-K2 LM-U2 |
8.5 |
10.5 |
22.0 |
|
| مقاومت احیا کننده داخلی [W] |
20 |
100 |
|
|
| ترمز دینامیک |
ساخته شده |
|
|
|
| چرخه ارتباط فرمان SSCNET III/H (یادداشت 9) |
0.222 ms، 0.444 ms، 0.888 ms |
|
|
|
| عملکرد ارتباطی |
USB: یک کامپیوتر شخصی را وصل کنید (سازگار با MR Configurator2) |
|
|
|
| پالس خروجی رمزگذار |
سازگار (نبض فاز A/B) |
|
|
|
| مانیتور آنالوگ |
هیچ کدام |
|
|
|
| کنترل حلقه کاملا بسته |
سازگار (یادداشت 8) |
|
|
|
| تابع اندازه گیری مقیاس |
سازگار (یادداشت 10) |
|
|
|
| رابط رمزگذار سمت بار |
ارتباط سریال پرسرعت میتسوبیشی الکتریک (یادداشت 6) |
|
|
|
|
عملکردهای حفاظتی |
خاموش شدن بیش از حد جریان، خاموش شدن اضافه ولتاژ احیاکننده، خاموش شدن اضافه بار (حرارتی الکترونیکی)، حفاظت از گرمای بیش از حد موتور سروو، حفاظت از خطای رمزگذار، حفاظت از خطای احیاکننده، حفاظت در برابر ولتاژ، حفاظت از قطع برق آنی، حفاظت از سرعت بیش از حد و حفاظت بیش از حد خطا |
|
|
|
