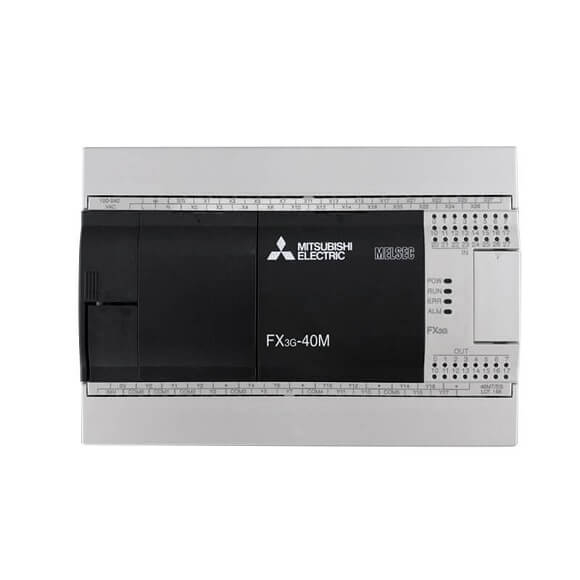

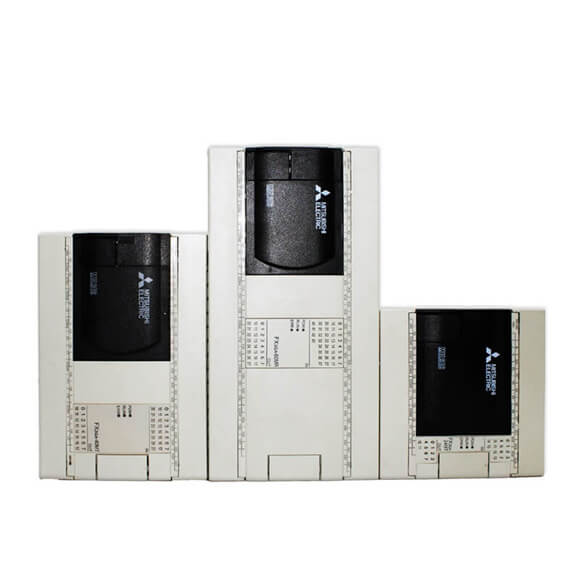

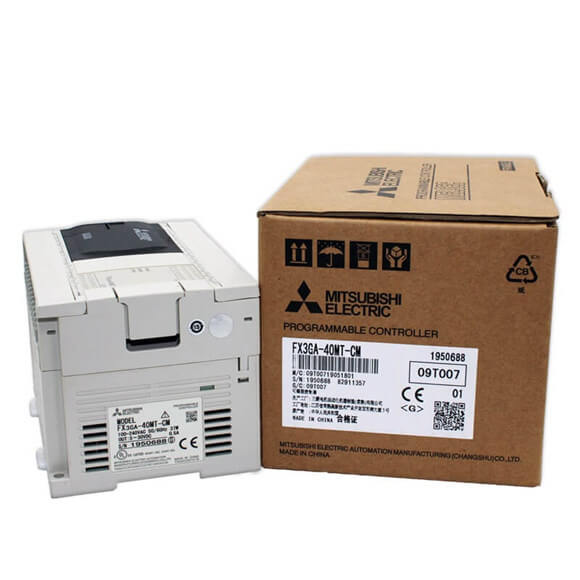

| کنترلر PLC میتسوبیشی |
FX3G/FX3GC/FX3GE |
| رله های کمکی |
7,680 در مجموع، با 384 کلی (M0 - M383)، 1،152 EEPROM چفت شده (M384 - M1535)، و 6،144 قفل عمومی/اختیاری (M1536 - M7679) |
| رله های کمکی ویژه |
512 (M8000 - M8511) |
| رله های حالت |
4096 کل، با 1000 EEPROM چفت شده (S0 – S999) و 3096 چفت عمومی/اختیاری (S1000 – S4095) |
| تایمرها |
320 کل، با 206 ms 100 (T0 – T199 و T250 – T255)، 46 10 ms (T200 – T245)،
و 68 1 میلی ثانیه (T246 - T249 و T256 - T319) |
| شمارنده ها |
235 در مجموع (16 بیتی و 32 بیتی)، با 36 کلی
(C0 – C15 و C200 – C219) و 199 EEPROM چفت شده است (C16 – C199 و C220 – C234) |
| شمارنده های سرعت بالا |
در مجموع 21، با 16 1 فاز (C235 - C250) و 5 2 فاز (C251 - C255) |
| سرعت شمارنده با سرعت بالا |
1 فاز، حداکثر 6 نقطه: 60 کیلوهرتز / 4 امتیاز، 10 کیلوهرتز / 2 امتیاز
2 فاز، حداکثر 3 نقطه: 30 کیلوهرتز / 2 نقطه، 5 کیلوهرتز / 1 نقطه |
| ساعت بیدرنگ |
سال، ماه، روز، ساعت، دقیقه، ثانیه، روز هفته |
| ثبت داده ها |
8000 در مجموع، با 128 کلی (D0 - D127)، 972 EEPROM چفت شده (D128 - D1099)، و 6900 چفت عمومی/اختیاری (D1100 - D7999) |
| ثبت پسوند |
24,000 (R0 - R23999) |
| فایل پسوند ثبت می شود |
24000 (ER0 – R23999) حافظه داخلی/اختیاری |
| ثبت های شاخص |
16 |
| ثبت داده های ویژه |
256 (D8000 – D8255)512 (D8000 – D8511) |
| اشاره گرها |
2,048 |
| تودرتو |
8 |
| ورودی ها را قطع کنید |
6 |
| ثابت ها |
16 بیت: K: -32,768 تا +32,767; H: 0 تا FFFF؛ 32 بیت: K: -2,147,483,648 تا +2,147,483,647; H: 0 تا FFFF FFFF |
