| قسم |
معیاری قسم کی کیبل سیٹ |
لمبی سینسنگ رینج کی قسم کیبل سیٹ |
|
|

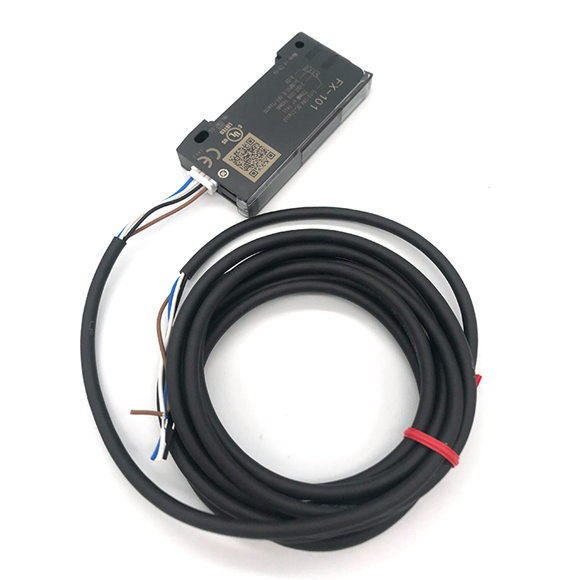

| ماڈل NPN آؤٹ پٹ |
FX-101(-Z)
(نوٹ 5) |
FX-101-CC2 |
FX-102(-Z)
(نوٹ 5) |
FX-102-CC2 |
| ماڈل PNP آؤٹ پٹ |
FX-101P(-Z)
(نوٹ 5) |
FX-101P-CC2 |
FX-102P(-Z)
(نوٹ 5) |
FX-102P-CC2 |
| CE نشان زد ہدایت کی تعمیل |
EMC ہدایت، RoHS ہدایت |
|
|
|
| سپلائی وولٹیج |
12 سے 24 V DC ±10 % Ripple PP 10 % یا اس سے کم |
|
|
|
| بجلی کی کھپت |
عام آپریشن: 720 میگاواٹ یا اس سے کم (24 وی سپلائی وولٹیج پر موجودہ کھپت 30 ایم اے یا اس سے کم)
ای سی او موڈ: 600 میگاواٹ یا اس سے کم (24 وی سپلائی وولٹیج پر موجودہ کھپت 25 ایم اے یا اس سے کم) |
|
|
|
| آؤٹ پٹ |
NPN اوپن کلیکٹر ٹرانزسٹر
• زیادہ سے زیادہ سنک کرنٹ: 100 mA
• اپلائیڈ وولٹیج: 30 V DC یا اس سے کم (آؤٹ پٹ اور 0 V کے درمیان)
• بقایا وولٹیج: 1.5 V یا اس سے کم (100 mA سنک کرنٹ پر)
PNP اوپن کلیکٹر ٹرانزسٹر
• زیادہ سے زیادہ سورس کرنٹ: 100 mA
• اپلائیڈ وولٹیج: 30 V DC یا اس سے کم (آؤٹ پٹ اور +V کے درمیان)
• بقایا وولٹیج: 1.5 V یا اس سے کم (100 mA سورس کرنٹ پر)
|
|
|
|
| بیرونی ان پٹ |
NPN غیر رابطہ ان پٹ
• سگنل کی حالت
زیادہ: +8 V سے +V DC یا کھلی
کم: 0 سے +2 V DC
(ماخذ موجودہ 0.5 mA یا اس سے کم)
• ان پٹ رکاوٹ: 10 kΩ تقریباً۔
PNP غیر رابطہ ان پٹ
• سگنل کی حالت
زیادہ: +4 V سے +V DC (سنک کرنٹ 0.5 سے 3 mA)
کم: 0 سے +0.6 V DC یا کھلا
• ان پٹ رکاوٹ: 10 kΩ تقریباً۔
|
|
|
|
| جوابی وقت |
اخراج فریکوئنسی 0: 250 μs یا
اس
سے
کم |
اخراج کی فریکوئنسی 1: 2.5 ms یا اس سے کم (فیکٹری ڈیفالٹ سیٹنگ)
اخراج کی فریکوئنسی 2: 2.8 ms یا اس سے کم
اخراج کی فریکوئنسی 3: 3.2 ms یا اس سے کم
اخراج کی فریکوئنسی 4: 5.0 ms یا اس سے کم |
|
|
| حساسیت کی ترتیب |
2 نکاتی تدریس / محدود تدریس / مکمل خودکار تدریس |
|
|
|
| آپریشن کے اشارے |
اورنج ایل ای ڈی (آؤٹ پٹ آن ہونے پر روشنی ہوتی ہے) |
|
|
|
| ڈیجیٹل ڈسپلے |
4 ہندسے (سبز) + 4 ہندسے (سرخ) LCD ڈسپلے |
|
|
|
ٹھیک سنویدنشیلتا
ایڈجسٹمنٹ تقریب |
شامل |
|
|
|
| ٹائمر فنکشن |
آن ڈیلے / آف ڈیلے ٹائمر، قابل تبدیل یا تو موثر یا غیر موثر
[ٹائمر کی مدت: 1 ms، 5 ms، 10 ms، 20 ms، 40 ms، 50 ms، 100 ms، 500 ms، 1,000 ms] |
|
|
|
| اخراج کی رقم کی ترتیب کی تقریب |
3-سطح + آٹو ترتیب (دسمبر 2007 میں پیداوار سے) |
|
|
|
مداخلت کی روک تھام کی
تقریب |
شامل کردہ
اخراج فریکوئنسی انتخاب کا طریقہ (نوٹ 2)
(اخراج کی فریکوئنسی 1، 2 یا 3 پر کام کرتا ہے) |
شامل کردہ
اخراج فریکوئنسی انتخاب کا طریقہ (نوٹ 2)
(اخراج کی فریکوئنسی 1، 2، 3 یا 4 پر کام کرتا ہے) |
|
|
محیطی
درجہ حرارت |
-10 سے +55 ℃ +14 سے +131 ℉
(اگر 4 سے 7 یونٹس کو ایک ساتھ نصب کیا گیا ہے: -10 سے +50 ℃ +14 سے +122 ℉، اگر 8 سے 16 یونٹ ایک دوسرے کے قریب نصب کیے گئے ہیں: -10 سے +45 ℃ +14 سے +113 o ℉ کی اجازت دی گئی ہے)،
-20 سے +70 ℃ -4 سے +158 ℉ |
|
|
|
محیطی
نمی |
35 سے 85 % RH، ذخیرہ: 35 سے 85 % RH |
|
|
|
محیطی
روشنی |
تاپدیپت روشنی: روشنی حاصل کرنے والے چہرے پر 3,000 ℓx یا اس سے کم |
|
|
|
وولٹیج
برداشت کرنے کی صلاحیت |
ایک منٹ کے لیے 1,000 V AC۔ ایک ساتھ جڑے ہوئے تمام سپلائی ٹرمینلز اور انکلوژر کے درمیان (نوٹ 3) |
|
|
|
موصلیت
مزاحمت |
20 MΩ، یا اس سے زیادہ، تمام سپلائی ٹرمینلز اور انکلوژر کے درمیان 250 V DC میگر کے ساتھ (نوٹ 3) |
|
|
|
کمپن
مزاحمت |
10 سے 150 ہرٹز فریکوئنسی، 0.75 ملی میٹر 0.030 ڈبل طول و عرض میں X، Y اور Z سمتوں میں ہر دو گھنٹے کے لیے |
|
|
|
جھٹکا
مزاحمت |
98 میٹر/s2 ایکسلریشن (تقریباً 10 جی) X، Y اور Z سمتوں میں پانچ بار |
|
|
|
خارج کرنے والا عنصر
(ماڈیولڈ) |
سرخ ایل ای ڈی (چوٹی اخراج طول موج: 643 nm 0.025 ملی) |
|
|
|
| مواد |
انکلوژر: پولی کاربونیٹ، کلیدی سوئچ: پولی کاربونیٹ، فائبر لاک لیور: پی بی ٹی |
|
|
|
| جڑنے کا طریقہ |
کنیکٹر (نوٹ 4) |
|
|
|
| کیبل کی لمبائی |
100 میٹر 328.084 فٹ تک کل لمبائی 0.3 mm2، یا اس سے زیادہ، کیبل کے ساتھ ممکن ہے۔ |
|
|
|
| وزن |
خالص وزن: تقریباً 15 گرام۔
مجموعی وزن: تقریباً 35 گرام۔ |
خالص وزن: تقریباً 15 گرام۔
مجموعی وزن: تقریباً 75 گرام۔ |
خالص وزن: تقریباً 15 گرام۔
مجموعی وزن: تقریباً 35 گرام۔ |
خالص وزن: تقریباً 15 گرام۔
مجموعی وزن: تقریباً 75 گرام۔ |
| لوازمات |
FC-FX-1
(تحفظ کور): 1 پی سی۔
(نوٹ 6) |
FC-FX-1
(تحفظ کور): 1 پی سی۔
(نوٹ 6)
CN-14A-C2
(کنیکٹر سے منسلک کیبل، 2 میٹر 6.562 فٹ لمبی): 1 پی سی۔ |
FC-FX-1
(تحفظ کور): 1 پی سی۔
(نوٹ 6) |
FC-FX-1
(تحفظ کور): 1 پی سی۔
(نوٹ 6)
CN-14A-C2
(کنیکٹر سے منسلک کیبل، 2 میٹر 6.562 فٹ لمبی): 1 پی سی۔ |
