| تایپ کنید |
نوع کابل |
نوع اتصال دهنده پلاگین |
|
خروجی NPN |

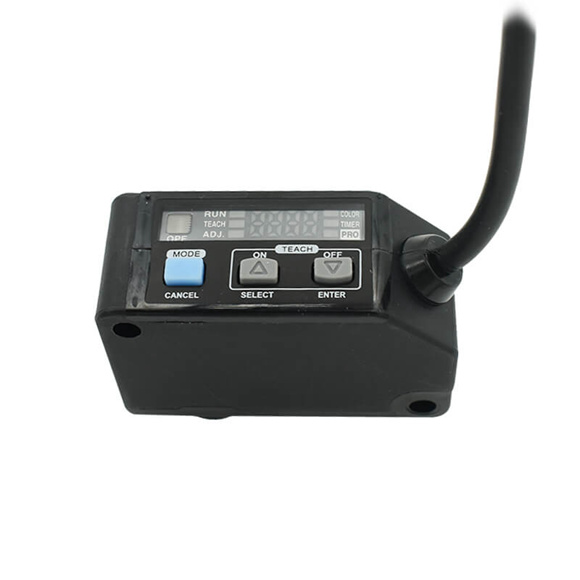

LX-101 |
LX-101-Z |
| خروجی PNP |
LX-101-P |
LX-101-PZ |
| مطابقت با دستورالعمل علامت CE |
دستورالعمل EMC، دستورالعمل RoHS |
|
| محدوده سنجش |
3 ± 10 میلی متر 0.394 ± 0.118 اینچ |
|
| اندازه نقطه |
1 × 5 میلی متر 0.039 x 0.197 اینچ (در فاصله تنظیم 0.394 10 میلی متر) |
|
| ولتاژ تغذیه |
12 تا 24 ولت DC ± 10 % ریپل PP 10 % یا کمتر |
|
| مصرف جاری |
حالت عادی: 750 میلی وات یا کمتر
(جریان مصرفی 30 میلی آمپر یا کمتر در ولتاژ تغذیه 24 ولت)
حالت ECO: 600 میلی وات یا کمتر
(جریان مصرفی 25 میلی آمپر یا کمتر در ولتاژ تغذیه 24 ولت) |
|
خروجی 1
(OUT) |
ترانزیستور کلکتور باز NPN
· حداکثر جریان سینک: 50 میلی آمپر
· ولتاژ اعمال شده: 30 ولت DC یا کمتر (بین خروجی و 0 ولت)
· ولتاژ باقیمانده: 1.5 ولت یا کمتر (در جریان سینک 50 میلی آمپر)
ترانزیستور کلکتور باز PNP
· حداکثر جریان منبع: 50 میلی آمپر
· ولتاژ اعمال شده: 30 ولت DC یا کمتر (بین خروجی و + ولت)
· ولتاژ باقیمانده: 1.5 ولت یا کمتر (در جریان منبع 50 میلی آمپر)
|
ترانزیستور کلکتور باز NPN
· حداکثر جریان سینک: 100 میلی آمپر
· ولتاژ اعمال شده: 30 ولت DC یا کمتر (بین خروجی و 0 ولت)
· ولتاژ باقیمانده: 1.5 ولت یا کمتر (در جریان سینک 100 میلی آمپر)
ترانزیستور کلکتور باز PNP
· حداکثر جریان منبع: 100 میلی آمپر
· ولتاژ اعمال شده: 30 ولت DC یا کمتر (بین خروجی و + ولت)
· ولتاژ باقیمانده: 1.5 ولت یا کمتر (در جریان منبع 100 میلی آمپر)
|
|
حفاظت در برابر اتصال کوتاه |
گنجانده شده است |
|
| عملیات خروجی |
حالت علامت گذاری: روشن روشن / تاریک روشن (تنظیم خودکار در آموزش)،
حالت رنگ: ثابت روشن / ناسازگار روشن (تنظیم در آموزش) |
|
خروجی 2
(OUT) |
ترانزیستور کلکتور باز NPN
· حداکثر جریان سینک: 50 میلی آمپر
· ولتاژ اعمال شده: 30 ولت DC یا کمتر (بین خروجی و 0 ولت)
· ولتاژ باقیمانده: 1.5 ولت یا کمتر (در جریان سینک 50 میلی آمپر)
ترانزیستور کلکتور باز PNP
· حداکثر جریان منبع: 50 میلی آمپر
· ولتاژ اعمال شده: 30 ولت DC یا کمتر (بین خروجی و + ولت)
· ولتاژ باقیمانده: 1.5 ولت یا کمتر (در جریان منبع 50 میلی آمپر)
|
– |
| زمان پاسخگویی |
حالت علامت گذاری: 45 میکرو ثانیه یا کمتر، حالت رنگ: 150 میکرو ثانیه یا کمتر |
|
| ورودی تدریس |
ورودی غیر تماسی NPN
・شرایط سیگنال: زیاد… +5 ولت تا + ولت یا باز
کم… 0 تا +2 ولت
(جریان منبع: 0.5 میلی آمپر یا کمتر)
· امپدانس ورودی: تقریباً 10 کیلو اهم.
ورودی غیر تماسی PNP
· وضعیت سیگنال: زیاد… +4 ولت تا + ولت
(جریان سینک: 3 میلی آمپر یا کمتر)
کم… 0 تا 0.6 + ولت یا باز
· امپدانس ورودی: تقریباً 10 کیلو اهم.
|
|
| نمایشگر دیجیتال |
نمایشگر LED قرمز 4 رقمی |
|
| تنظیم حساسیت |
حالت علامت گذاری: آموزش 2 سطحی / آموزش تمام خودکار، حالت رنگ: آموزش 1 سطح |
|
| عملکرد تنظیم حساسیت ظریف |
گنجانده شده است |
|
| عملکرد تایمر |
دارای تایمر متغییر تأخیر روشن/خاموش،
قابل تعویض یا مؤثر یا غیر مؤثر
(دوره تایمر: 1 تا 500 میلیثانیه، 9 سطح متغیر) |
|
| حفاظت |
IP67 (IEC) |
|
| دمای محیط |
-10 تا +55 ℃ +14 تا +131 ℉
(بدون تراکم شبنم یا یخ مجاز)،
ذخیره سازی: -20 تا +70 ℃ -4 تا +158 ℉ |
|
| رطوبت محیط |
35 تا 85 درصد RH، ذخیره سازی: 35 تا 85 درصد RH |
|
| روشنایی محیط |
نور رشته ای: 3000 یا کمتر lx در صفحه دریافت کننده نور |
|
| مقاومت در برابر ولتاژ |
1000 ولت AC برای یک دقیقه بین تمام پایانه های تغذیه متصل به هم و محفظه |
|
| مقاومت در برابر لرزش |
فرکانس 10 تا 500 هرتز، 3.0 میلیمتر 0.118 در دامنه دوگانه (حداکثر 20 G) در جهتهای X، Y و Z به مدت دو ساعت |
|
| مقاومت در برابر ضربه |
شتاب 500 متر بر ثانیه (تقریباً 50 گرم) در جهات X، Y و Z هر کدام سه بار |
|
| عنصر ساطع کننده |
LED های ترکیبی قرمز/سبز/آبی (طول موج اوج انتشار: 640 نانومتر 0.025 میلی متر / 525 نانومتر 0.021 میلی متر / 470 نانومتر 0.019 میلی متر) |
|
| مواد |
محفظه: PBT، پوشش صفحه نمایش: پلی کربنات، دکمه های عملیاتی: لاستیک سیلیکونی، لنز: شیشه، نگهدارنده لنز: آلومینیوم |
|
| کابل |
کابل کابین 5 هسته ای 0.34 میلی متر مربع،
2 متر طول 6.562 فوت |
(یادداشت 2) |
| پسوند کابل |
گسترش تا 100 متر 328.084 فوت با
کابل 0.3 میلی متر مربع یا بیشتر امکان پذیر است. |
|
| وزن |
وزن خالص: 120 گرم،
وزن ناخالص: 180 گرم تقریبا. |
وزن خالص: تقریباً 55 گرم،
وزن ناخالص: تقریباً 120 گرم. |
| لوازم جانبی |
پیچ M4 (طول 30 میلی متر 1.181 اینچ) با واشر: 2 عدد. |
|
