| Lèt |
Kalite kab |
Ploge nan Kalite Connector |
|
NPN Sòti |

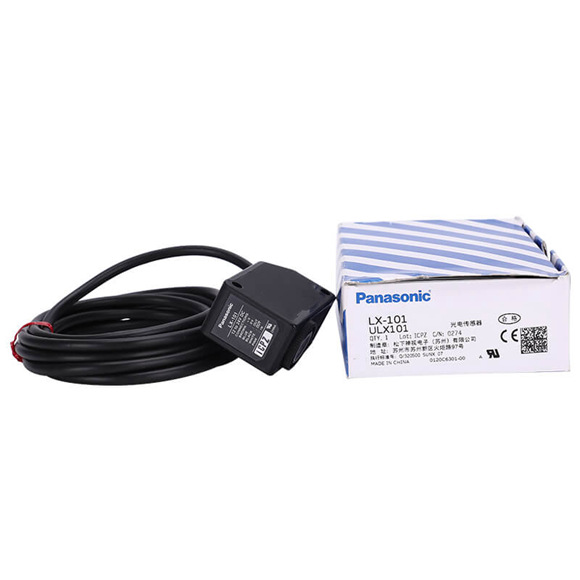

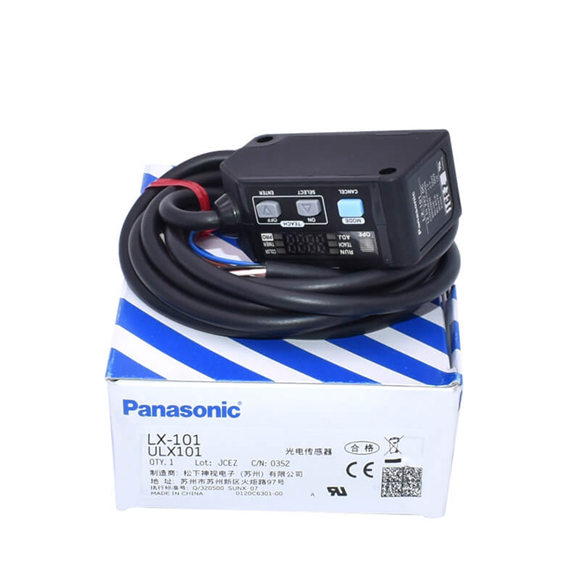

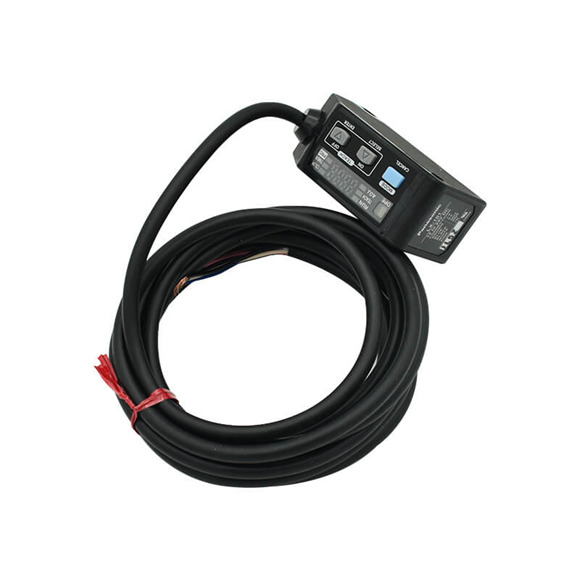

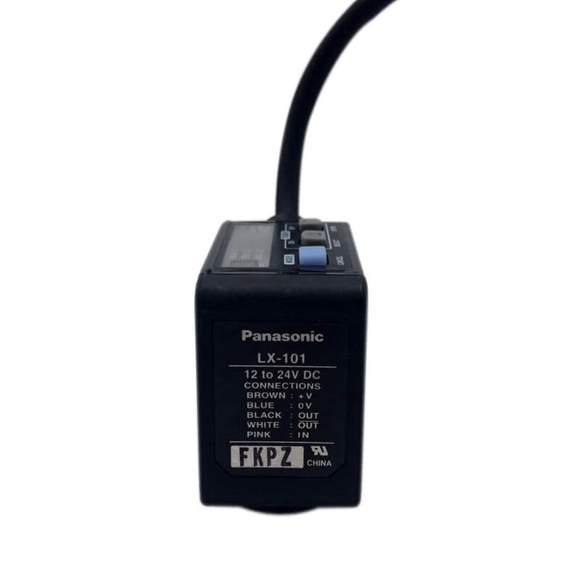

LX-101 |
LX-101-Z |
| PNP Sòti |
LX-101-P |
LX-101-PZ |
| CE make konfòmite direktiv |
EMC Directive, ROHS Directive |
|
| Kèk ranje |
10 ± 3 mm 0.394 ± 0.118 nan |
|
| Gwosè tach |
1 x 5 mm 0.039 x 0.197 nan (nan 10 mm 0.394 nan anviwònman distans) |
|
| Ekipman pou vòltaj |
12 a 24 V DC ± 10 % tranch pp 10 % oswa mwens |
|
| Konsomasyon aktyèl |
Nòmal mòd: 750 MW oswa mwens
(aktyèl konsomasyon 30 mA oswa mwens nan 24 V ekipman pou vòltaj)
ECO Mode: 600 MW oswa mwens
(aktyèl konsomasyon 25 mA oswa mwens nan 24 V ekipman pou vòltaj) |
|
Sòti 1
(soti) |
NPN louvri-pèseptè tranzistò
・ Maksimòm koule Kouran: 50 Ma
・ Aplike Voltage: 30 V DC oswa mwens (ant pwodiksyon ak 0 V)
・ Vòltaj rezidyèl: 1.5 V oswa mwens (nan 50 mA koule aktyèl)
PNP louvri-pèseptè tranzistò
・ Maksimòm Sous Kouran: 50 Ma
・ Aplike Voltage: 30 V DC oswa mwens (ant pwodiksyon ak +V)
・ Vòltaj rezidyèl: 1.5 V oswa mwens (nan 50 mA sous aktyèl)
|
NPN Open-Pèseptè Tranzistò
・ Maksimòm koule Kouran: 100 Ma
・ Aplike Voltage: 30 V DC oswa mwens (ant pwodiksyon ak 0 V)
・ Vòltaj rezidyèl: 1.5 V oswa mwens (nan 100 mA koule aktyèl)
PNP louvri-pèseptè tranzistò
・ Maksimòm Sous Kouran: 100 Ma
・ Aplike Voltage: 30 V DC oswa mwens (ant pwodiksyon ak +V)
・ Vòltaj rezidyèl: 1.5 V oswa mwens (nan 100 mA sous aktyèl)
|
|
Pwoteksyon kout-sikwi |
Enkòpore |
|
| Operasyon pwodiksyon |
Mak mòd: limyè-sou / fè nwa-sou (oto-anviwònman sou ansèyman),
mòd koulè: ki konsistan-sou / konsistan-sou (anviwònman sou ansèyman) |
|
Sòti 2
(soti) |
NPN louvri-pèseptè tranzistò
・ Maksimòm koule Kouran: 50 Ma
・ Aplike Voltage: 30 V DC oswa mwens (ant pwodiksyon ak 0 V)
・ Vòltaj rezidyèl: 1.5 V oswa mwens (nan 50 mA koule aktyèl)
PNP louvri-pèseptè tranzistò
・ Maksimòm Sous Kouran: 50 Ma
・ Aplike Voltage: 30 V DC oswa mwens (ant pwodiksyon ak +V)
・ Vòltaj rezidyèl: 1.5 V oswa mwens (nan 50 mA sous aktyèl)
|
- |
| Tan repons |
Mak mòd: 45 μs oswa mwens, mòd koulè: 150 μs oswa mwens |
|
| Ansèyman opinyon |
NPN ki pa Peye-Kontak D '
・ Kondisyon siyal: segondè ... +5 V a +V, oswa louvri
ki ba ... 0 a +2 V
(sous aktyèl: 0.5 mA oswa mwens)
・ Antre enpedans: 10 kΩ approx.
PNP ki pa Peye-Kontak Antre
・ Kondisyon siyal: Segondè ... +4 V a +V
(koule aktyèl: 3 mA oswa mwens)
ki ba ... 0 a +0.6 V, oswa louvri
・ Enpedans Antre: 10 kΩ approx.
|
|
| Ekspozisyon dijital |
4-chif Wouj ki ap dirije ekspozisyon |
|
| Anviwònman sansiblite |
Mak mòd: 2-nivo ansèyman / plen-oto ansèyman, mòd koulè: 1-nivo ansèyman |
|
| Fonksyon ajisteman bon sansiblite |
Enkòpore |
|
| Fonksyon revèy |
Enkòpore ak varyab sou-reta / Off-reta revèy,
switchable swa efikas oswa efikas
(peryòd revèy: 1 a 500 ms, 9 nivo varyab) |
|
| Proteksyon |
IP67 (IEC) |
|
| Tanperati anbyen |
-10 a +55 ℃ +14 a +131 ℉
(pa gen okenn kondansasyon lawouze oswa jivraj pèmèt),
depo: -20 a +70 ℃ -4 a +158 ℉ |
|
| Imidite anbyen |
35 a 85 % RH, Depo: 35 a 85 % RH |
|
| Illuminans anbyen |
Limyè enkandesan: 3,000 oswa mwens LX nan figi a limyè-k ap resevwa |
|
| Vòltaj kenbe |
1,000 V AC pou yon min. ant tout tèminal ekipman pou konekte ansanm ak patiraj |
|
| Rezistans Vibration |
10 a 500 frekans Hz, 3.0 mm 0.118 nan anplitid doub (max. 20 g) nan direksyon x, y ak z pou de zè de tan chak |
|
| Rezistans chòk |
500 m/s2 akselerasyon (50 g approx.) Nan x, y ak z direksyon twa fwa chak |
|
| Emitting eleman |
Konbine wouj / vèt / ble poul (pik emisyon longèdonn: 640 nm 0.025 mil / 525 nm 0.021 mil / 470 nm 0.019 mil) |
|
| Materyo |
Patiraj: PBT, ekspozisyon kouvèti: polikarbonat, bouton operasyon: kawotchou silicone, lantiy: vè, detantè lantiy: aliminyòm |
|
| Kab |
0.34 mm2 5-nwayo kab Cabtyre,
2 m 6.562 pye longè |
(Remak 2) |
| Ekstansyon kab |
Ekstansyon jiska total 100 m 328.084 pye se posib ak 0.3 mm2,
oswa plis, kab. |
|
| Pwa |
Pwa nèt: 120 g approx.,
Pwa brit: 180 g approx. |
Pwa nèt: 55 g approx.,
Pwa brit: 120 g approx. |
| Akseswa |
M4 (longè 30 mm 1.181 nan) vis ak machin a lave: 2 pcs. |
|
