| تایپ کنید |
خروجی NPN |
خروجی PNP |
| شماره مدل |
EQ-34 |

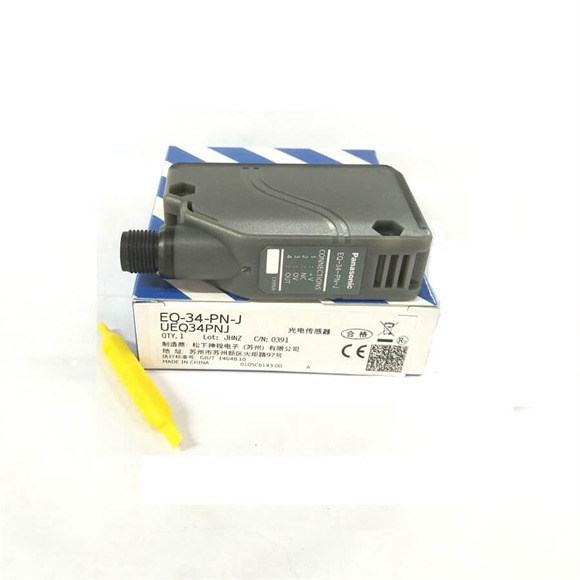

EQ-34-PN |
| مطابقت با دستورالعمل علامت CE |
دستورالعمل EMC، دستورالعمل RoHS |
|
| محدوده قابل تنظیم (یادداشت 2) |
0.2 تا 2 متر 0.656 تا 6.562 فوت |
|
محدوده سنجش
(با کاغذ سفید غیر براق
در فاصله تنظیمی 2 متر 6.562 فوت) |
0.1 تا 2 متر 0.328 تا 6.562 فوت |
|
| هیسترزیس |
10٪ یا کمتر از فاصله عملکرد (با کاغذ سفید غیر براق) |
|
| تکرارپذیری |
در امتداد محور سنجش: 10 میلی متر 0.394 اینچ یا کمتر، عمود بر محور حسگر: 1 میلی متر 0.039 اینچ یا کمتر (با کاغذ سفید غیر براق) |
|
| ولتاژ تغذیه |
10 تا 30 ولت DC Ripple PP 10٪ یا کمتر |
|
| مصرف جاری |
50 میلی آمپر یا کمتر |
55 میلی آمپر یا کمتر |
| خروجی |
ترانزیستور کلکتور باز NPN
• حداکثر جریان سینک: 100 میلی آمپر
• ولتاژ اعمال شده:
30 ولت DC یا کمتر
(بین خروجی و 0 ولت)
• ولتاژ باقیمانده:
1 ولت یا کمتر (در جریان سینک 100 میلی آمپر)
0.4 ولت یا کمتر (در جریان سینک 16 میلی آمپر) |
ترانزیستور کلکتور باز PNP
• حداکثر جریان منبع: 100 میلی آمپر
• ولتاژ اعمال شده:
30 ولت DC یا کمتر (بین خروجی و + ولت)
• ولتاژ باقیمانده:
1 ولت یا کمتر (در جریان منبع 100 میلی آمپر)
0.4 ولت یا کمتر (در جریان منبع 16 میلی آمپر) |
|
دسته استفاده |
DC-12 یا DC-13 |
|
| عملیات خروجی |
قابلیت تعویض Detection-ON یا Detection-OFF |
|
| حفاظت در برابر اتصال کوتاه |
گنجانده شده است |
|
| زمان پاسخگویی |
2 میلی ثانیه یا کمتر |
|
| نشانگر عملکرد |
LED قرمز (هنگامی که خروجی روشن است روشن می شود) |
|
| نشانگر ثبات |
LED سبز (در شرایط دریافت نور پایدار یا شرایط تاریک پایدار روشن می شود) |
|
| تنظیم کننده فاصله |
تنظیم کننده مکانیکی 2 دور با اشاره گر |
|
از تداخل خودکار
عملکرد جلوگیری |
گنجانده شده (یادداشت 3) |
|
|
درجه آلودگی |
3 (محیط صنعتی) |
|
| حفاظت |
IP67 (IEC) |
|
| دمای محیط |
-20 تا +55 ℃ -4 - تا +131 ℉ (بدون تراکم شبنم یا یخ مجاز)، ذخیره سازی: -25 تا +70 ℃ -13 تا +158 ℉ |
|
| رطوبت محیط |
35 تا 85 درصد RH، ذخیره سازی: 35 تا 85 درصد RH |
|
|
روشنایی محیط |
نور رشته ای: 3000 ℓx یا کمتر در صفحه دریافت کننده نور |
| مقاومت در برابر ولتاژ |
1000 ولت AC برای یک دقیقه بین تمام پایانه های تغذیه متصل به هم و محفظه |
|
| مقاومت عایق |
20 مگا اهم یا بیشتر، با مگر 250 ولتی بین تمام پایانه های تغذیه متصل به هم و محفظه |
|
| مقاومت در برابر لرزش |
فرکانس 10 تا 55 هرتز، 1.5 میلیمتر 0.059 در دامنه دوگانه (حداکثر 10 گرم) در جهتهای X، Y و Z به مدت دو ساعت |
|
| مقاومت در برابر ضربه |
شتاب 500 متر بر ثانیه (تقریباً 50 گرم) در جهات X، Y و Z هر کدام سه بار |
|
| عنصر ساطع کننده |
LED مادون قرمز (طول موج اوج انتشار: 880 نانومتر 0.035 میل، مدوله شده) |
|
| مواد |
محفظه: پلی لیلات و پلی اتیلن ترفتالات، لنز: پلی لیلات |
|
| کابل |
کابل کابین 3 هسته ای 0.3 میلی متر مربع، به طول 2 متر و 6.562 فوت |
|
| پسوند کابل |
گسترش تا 100 متر 328.084 فوت با کابل 0.3 میلی متر مربع یا بیشتر امکان پذیر است. |
|
| وزن |
وزن خالص: 150 گرم، وزن ناخالص: 200 گرم تقریبا. |
|
| لوازم جانبی |
پیچ گوشتی تنظیم: 1 عدد |
|
