| در دسترس بودن: | |
|---|---|

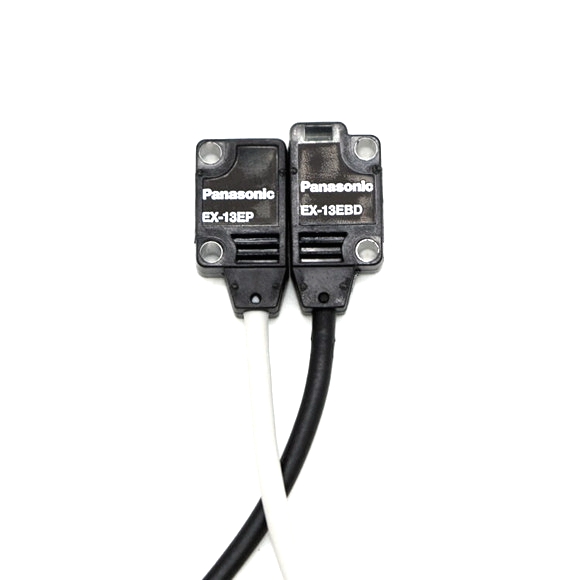

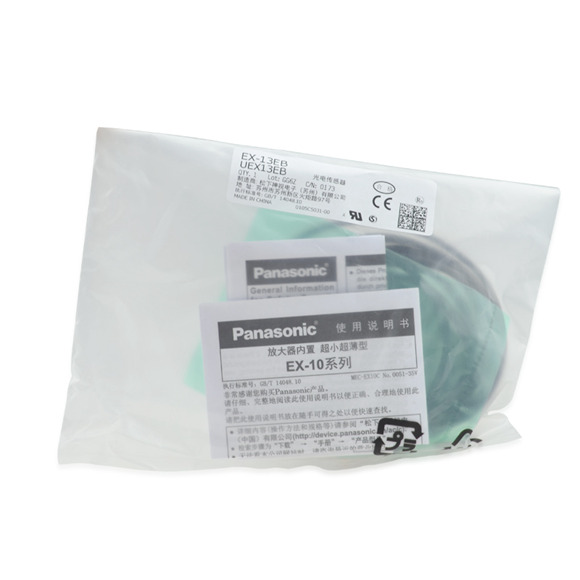

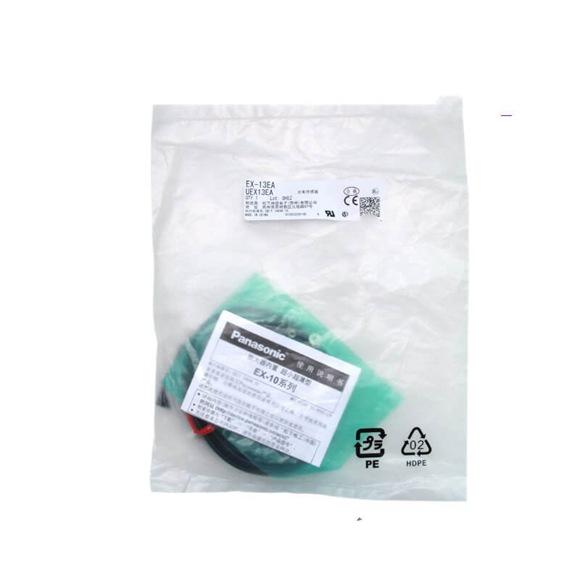

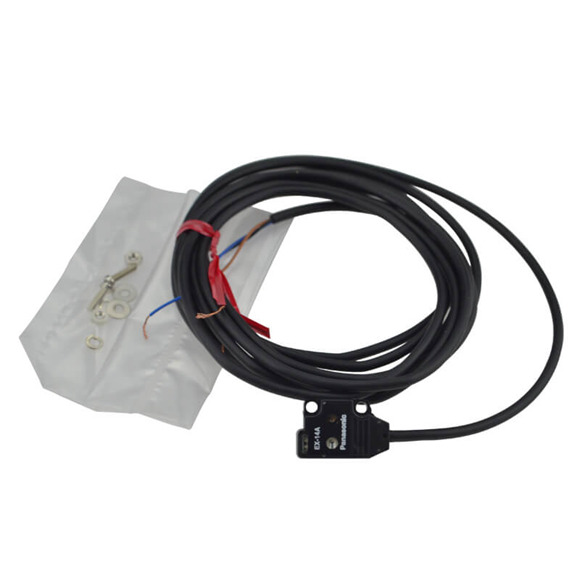

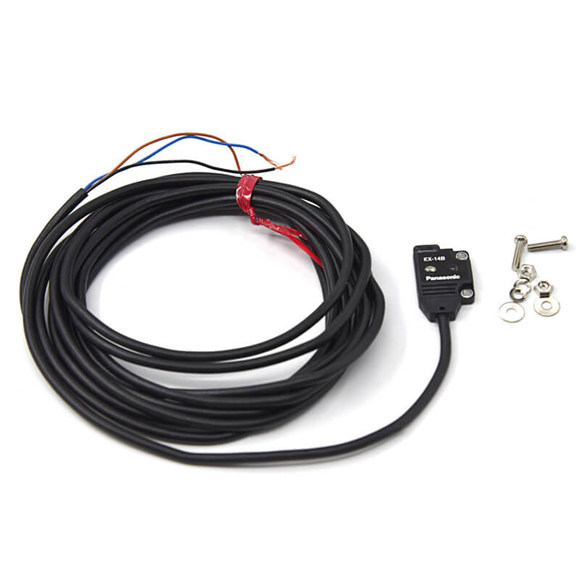

سنسور فوتوالکتریک پاناسونیک EX-11A EX-11B EX-13A EX-13B EX-19A EX-19B
سنسور فوتوالکتریک فوق باریک پاناسونیک EX-10 نسخه 2
ما می توانیم انواع قطعات سنسور پاناسونیک مانند سنسورهای میکرو فوتوالکتریک پاناسونیک،سنسور ناحیه پاناسونیک،سنسور فیبر دیجیتال پاناسونیک,سنسور فیبر پاناسونیک،سنسور لیزر پاناسونیکسنسور فوتوالکتریک پاناسونیک،سنسورهای فشار پاناسونیک و سنسور مجاورت پاناسونیک
| تایپ کنید | از طریق پرتو | |||||
| تایپ کنید | جلو سنسور |
جانبی سنجش |
جلو سنسور |
جانبی سنجش |
جلو سنسور |
جانبی سنجش |
| روشن شدن نور |
EX-11A (-PN) |
EX-11EA (-PN) |
EX-13A (-PN) |
EX-13EA (-PN) |
EX-19A (-PN) |
EX-19EA (-PN) |
| Dark-ON | EX-11B (-PN) |
EX-11EB (-PN) |
EX-13B (-PN) |
EX-13EB (-PN) |
EX-19B (-PN) |
EX-19EB (-PN) |
| انطباق با دستورالعمل علامت CE | دستورالعمل EMC، دستورالعمل RoHS | |||||
| محدوده سنجش | 150 میلی متر 5.906 اینچ | 500 میلی متر 19.685 اینچ | 1 متر 3.281 فوت | |||
| حداقل حس کننده شی | ø1 میلیمتر ø0.039 در جسم مات (شیء کاملاً قطع شده پرتو) (تنظیم فاصله بین امیتر و گیرنده: 150 میلیمتر 5.906 اینچ) |
ø2 mm ø0.079 در جسم مات (شئی کاملاً قطع شده پرتو) (تنظیم فاصله بین امیتر و گیرنده: 500 میلی متر 19.685 اینچ) |
ø2 mm ø0.079 در جسم مات (شئی کاملاً قطع شده پرتو) (تنظیم فاصله بین امیتر و گیرنده: 1 متر 3.281 فوت) |
|||
| هیسترزیس | – | |||||
| تکرارپذیری (عمود بر محور حسگر) |
0.05 میلی متر 0.002 اینچ یا کمتر | |||||
| ولتاژ تغذیه | 12 تا 24 ولت DC ± 10 % ریپل PP 10 % یا کمتر | |||||
| مصرف جاری | امیتر: 10 میلی آمپر یا کمتر، گیرنده: 10 میلی آمپر یا کمتر | |||||
| خروجی |
ترانزیستور کلکتور باز NPN · حداکثر جریان سینک: 50 میلی آمپر · ولتاژ اعمالی: 30 ولت DC یا کمتر (بین خروجی و 0 ولت) · ولتاژ باقیمانده: 2 ولت یا کمتر (در جریان سینک 50 میلی آمپر) 1 ولت یا کمتر (در جریان سینک 16 میلی آمپر) ترانزیستور کلکتور باز PNP · حداکثر جریان منبع: 50 میلی آمپر · ولتاژ اعمال شده: 30 ولت DC یا کمتر (بین خروجی و + ولت) · ولتاژ باقیمانده: 2 ولت یا کمتر (در جریان منبع 50 میلی آمپر) 1 ولت یا کمتر (در جریان منبع 16 میلی آمپر) |
|||||
| دسته استفاده |
DC-12 یا DC-13 | |||||
| حفاظت در برابر اتصال کوتاه | گنجانده شده است | |||||
| زمان پاسخگویی | 0.5 میلی ثانیه یا کمتر | |||||
| نشانگر عملکرد | LED نارنجی (هنگامی که خروجی روشن است روشن می شود) | |||||
| نشانگر پرتو حادثه | – | |||||
| نشانگر ثبات | LED سبز (در شرایط دریافت نور پایدار یا شرایط تاریک پایدار روشن می شود) |
|||||
| درجه آلودگی | 3 (محیط صنعتی) | |||||
| حفاظت | IP67 (IEC) | |||||
| دمای محیط | -25 تا +55 ℃ -13 تا +131 ℉ (بدون تراکم شبنم یا یخ مجاز)، ذخیره سازی: -30 تا +70 ℃ -22 - تا +158 ℉ |
|||||
| رطوبت محیط | 35 تا 85 درصد RH، ذخیره سازی: 35 تا 85 درصد RH | |||||
| روشنایی محیط | نور رشته ای: 3000 lx یا کمتر در صفحه دریافت کننده نور | |||||
| مقاومت در برابر ولتاژ | 1000 ولت AC برای یک دقیقه بین تمام پایانه های تغذیه متصل به هم و محفظه | |||||
| مقاومت عایق | 20 MΩ یا بیشتر، با میگر 250 ولت DC بین تمام پایانه های تغذیه متصل به هم و محفظه | |||||
| مقاومت در برابر لرزش | فرکانس 10 تا 500 هرتز، 3 میلیمتر 0.118 در دو دامنه در جهتهای X، Y و Z به مدت دو ساعت | |||||
| مقاومت در برابر ضربه | شتاب 500 متر بر ثانیه (تقریباً 50 گرم) در جهات X، Y و Z هر کدام سه بار | |||||
| عنصر ساطع کننده | LED قرمز [طول موج اوج انتشار: 680 نانومتر 0.027 میل (EX-19E□: 624 نانومتر 0.025 میل)، مدوله شده] | |||||
| مواد | محفظه: پلی اتیلن ترفتالات لنز: پلی لیلات |
|||||
| کابل (یادداشت 3) | کابل کابین 0.1 میلی متر مربع 3 هسته ای (تابنده نوع پرتو: 2 هسته ای)، به طول 2 متر و 6.562 فوت |
|||||
| پسوند کابل | گسترش تا 50 متر 164 فوت با کابل 0.3 میلی متر مربع یا بیشتر امکان پذیر است (نوع پرتو: امیتر و گیرنده). | |||||
| وزن | وزن خالص (هر فرستنده و گیرنده): تقریباً 20 گرم، وزن ناخالص: تقریباً 50 گرم. |
|||||
| لوازم جانبی | پیچ های نصب: 1 مجموعه |
