| I -type |
Distansya batay sa laser sensor |
|
|
|
|
|
| Hitsura |
M18 sinulid na bundok |
Hugis -parihaba |
|
|
|
|
|
NPN |
LR-ZH490CB *1
UCD function |
LR-ZB240CB |
LR-ZB90CB |
- |
- |
- |
| NPN |
- |
- |
- |
LR-ZH500N
UCD function |
LR-ZB250AN |

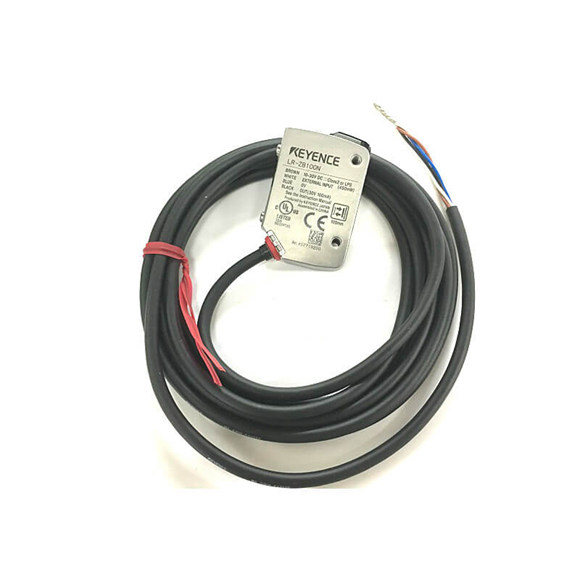

LR-ZB100N |
| NPN |
- |
- |
- |
Lr-zh500cn
UCD function |
LR-ZB250CN |
LR-ZB100CN |
|
PNP |
- |
- |
- |
LR-ZH500P *1
UCD function |
LR-ZB250AP |
LR-ZB100P |
| PNP |
- |
- |
- |
LR-ZH500CP *1
UCD function |
LR-ZB250CP |
LR-ZB100CP |
| PNP |
- |
- |
- |
LR-ZH500C3P *1
UCD function |
LR-ZB250C3P |
LR-ZB100C3P |
| Nakikita ang distansya |
25 hanggang 490 mm 0.98 ″ hanggang 19.29 ″ (465 hanggang 0)*2 |
25 hanggang 240 mm 0.98 ″ hanggang 9.45 ″ (215 hanggang 0)*2 |
25 hanggang 90 mm 0.98 ″ hanggang 3.54 ″ (650 hanggang 0)*2 |
35 hanggang 500 mm 1.38 ″ hanggang 19.69 ″ (465 hanggang 0)*2 |
35 hanggang 250 mm 1.38 ″ hanggang 9.84 ″ (215 hanggang 0)*2 |
35 hanggang 100 mm 1.38 ″ hanggang 3.94 ″ (650 hanggang 0)*2 |
|
Pamantayang nakikita ang paglihis |
25 hanggang 170 mm 0.98 ″ hanggang 6.69 ″:
9 mm 0.35 ″ 170 hanggang 290 mm 6.69 ″ hanggang 11.42 ″: 25 mm 0.98 ″ 290 hanggang 390 mm 11.42 ″ hanggang 15.35 ″: 40 mm 1.57 ″ 390 hanggang 490 mm 15.35 ″ hanggang 19.29 ″: 50 mm 1.97 ″ |
25 hanggang 170 mm 0.98 ″ hanggang 6.69 ″: 9 mm 0.35 ″ 170 hanggang 240 mm 6.69 ″ hanggang 9.45 ″: 25 mm 0.98 ″ |
25 hanggang 40 mm 0.98 ″ hanggang 1.57 ″: 1.5 mm 0.06 ″ 40 hanggang 90 mm 1.57 ″ hanggang 3.54 ″: 3 mm 0.12 ″ |
35 hanggang 180 mm 1.38 ″ hanggang 7.09 ″:
9 mm 0.35 ″ 180 hanggang 300 mm 7.09 ″ hanggang 11.81 ″: 25 mm 0.98 ″ 300 hanggang 400 mm 11.81 ″ hanggang 15.75 ″: 40 mm 1.57 ″ 400 hanggang 500 mm 15.75 ″ hanggang 19.69 ″: 50 mm 1.97 ″ |
35 hanggang 180 mm 1.38 ″ hanggang 7.09 ″: 9 mm 0.35 ″ 180 hanggang 250 mm 7.09 ″ hanggang 9.84 ″: 25 mm 0.98 ″ |
35 hanggang 50 mm 1.38 ″ hanggang 1.97 ″: 1.5 mm 0.06 ″ 50 hanggang 100 mm 1.97 ″ hanggang 3.94 ″: 3 mm 0.12 ″ |
| Display Resolution |
1 hanggang 5 (1 hanggang 5 mm 0.04 ″ hanggang 0.20 ″) |
1 hanggang 3 (1 hanggang 3 mm 0.04 ″ hanggang 0.12) |
2 (0.2 mm 0.01 ″) |
1 hanggang 5 (1 hanggang 5 mm 0.04 ″ hanggang 0.20 ″) |
1 hanggang 3 (1 hanggang 3 mm 0.04 ″ hanggang 0.12 ″) |
2 (0.2 mm 0.01 ″) |
| Laki ng Spot |
Tinatayang Ø3 mm Ø0.12 ″ |
Tinatayang 2.4 × 1.2 mm 0.09 ″ × 0.05 ″
sa 240 mm 9.45 ″ |
Tinatayang 2 × 1 mm 0.08 ″ × 0.04 ″
sa 90 mm 3.54 ″ |
Tinatayang Ø3 mm Ø0.12 ″ |
Tinatayang 2.4 × 1.2 mm 0.09 ″ × 0.05 ″
sa 250 mm 9.84 ″ |
Tinatayang 2 × 1 mm 0.08 ″ × 0.04 ″
sa 100 mm 3.94 ″ |
| Oras ng pagtugon |
1.5 MS / 10 MS / 50 MS Napili |
|
|
|
|
|
|
Laser Class |
Class 2 Laser Product (IEC60825-1) Class II Laser Product (FDA (CDRH) Part1040.10) |
Class 1 Laser Product (IEC60825-1, FDA (CDRH) Part1040.10*3) |
Class 2 Laser Product (IEC60825-1) Class II Laser Product (FDA (CDRH) Part1040.10) |
Class 1 Laser Product (IEC60825-1, FDA (CDRH) Part1040.10*3) |
|
|
|
Tagapagpahiwatig |
3-digit na 7-segment na display (puti), tagapagpahiwatig ng output (dilaw), tagapagpahiwatig ng datum (orange),
1 Spot Indicator (Green) |
3-digit na 7-segment na display (pula), tagapagpahiwatig ng output (dilaw), tagapagpahiwatig ng datum (orange),
1 Spot Indicator (Green) |
3-digit na 7-segment na display (puti), tagapagpahiwatig ng output (dilaw), tagapagpahiwatig ng datum (orange),
1 Spot Indicator (Green) |
3-digit na 7-segment na display (pula), tagapagpahiwatig ng output (dilaw), tagapagpahiwatig ng datum (orange),
1 Spot Indicator (Green) |
|
|
| Timer |
Off/sa pagkaantala/off pagkaantala/one-shot |
|
|
|
|
|
|
Power boltahe |
10 hanggang 30 VDC, kabilang ang 10% Ripple (PP), Class 2 o LPS |
|
|
|
|
|
| Pagkonsumo ng kuryente |
450 mW o mas kaunti (18 mA o mas kaunti sa 24 V, 34 mA o mas kaunti sa 12 V) |
|
|
|
|
|
| Control output |
LR-ZHXB: NPN Open Collector/PNP Open Collector Napili, LR-ZBXB: NPN+PNP Open Collector, LR-ZXN: NPN Open Collector, LR-ZXP: PNP Open Collector, Inilapat na Boltahe 30 VDC o mas kaunti, Kontrol Kasalukuyang 100 Ma o mas kaunti, Residual Voltage 1.2 v o mas kaunti sa 10 Ma o mas kaunti, 2 |
|
|
|
|
|
| Proteksyon circuit |
Proteksyon laban sa reverse koneksyon ng kuryente, overcurrent ng output, output surge, reverse output connection |
|
|
|
|
|
| Operasyon ng output |
Light-on / dark-on na napili |
|
|
|
|
|
|
Panlabas na input *4 |
Pag -calibrate ng oras ng pag -input: 35 ms o higit pa sa, 35 ms o higit pa
Laser Emission Stop: 2 ms o higit pa sa, 20 ms o higit pa Short-circuit kasalukuyang NPN: 1 mA o mas kaunti/pnp: 2 mA o mas kaunti |
Wala |
Pag-calibrate ng oras ng pag-input: 35 ms o higit pa, 35 ms o higit pa sa paghinto ng paglabas ng laser: 2 ms o higit pa sa, 20 ms o higit pa sa short-circuit kasalukuyang NPN: 1 mA o mas kaunti/pnp: 2 mA o mas kaunti |
|
|
|
|
Paglaban sa Kapaligiran Rating ng enclosure |
IP68 (IEC60529), IP69K (DIN40050-9), NEMA 4X, 6P, 13 (NEMA250), Ecolab*5, Diversey*5 |
|
|
|
|
|
|
Ambient light *6 |
Maliwanag na lampara: 10000 lux o mas kaunting sikat ng araw: 20000 lux o mas kaunti sa 240 mm 9.45 ″
Incandescent Lamp: 2000 Lux o mas kaunting sikat ng araw: 4000 Lux o mas kaunti sa 490mm 19.29 ″ |
Incandescent Lamp: 2000 Lux o mas kaunti Sunlight: 4000 Lux o mas kaunti |
Incandescent Lamp: 4000 Lux o mas kaunti Sunlight: 8000 Lux o mas kaunti |
Maliwanag na lampara: 10000 lux o mas kaunting sikat ng araw: 20000 lux o mas kaunti sa 250 mm 9.84 ″
Incandescent Lamp: 2000 Lux o mas kaunting sikat ng araw: 4000 Lux o mas kaunti sa 500 mm 19.69 ″ |
Incandescent Lamp: 2000 Lux o mas kaunti Sunlight: 4000 Lux o mas kaunti |
Incandescent Lamp: 4000 Lux o mas kaunti Sunlight: 8000 Lux o mas kaunti |
| Nakapaligid na temperatura |
-10 hanggang +50 ° C 14 hanggang 122 ° F (walang pagyeyelo) |
|
|
|
|
|
| Temperatura ng imbakan |
-25 hanggang +75 ° C -13 hanggang 167 ° F (walang pagyeyelo) |
|
|
|
|
|
| Nakapaligid na kahalumigmigan |
35 hanggang 85%RH (walang kondensasyon) |
|
|
|
|
|
| Pagkabigla ng pagkabigla |
1000 m/s2 sa x, y, z axis direksyon ayon sa pagkakabanggit 6 beses |
|
|
|
|
|
| Paglaban sa Vibration |
10 hanggang 55 Hz dobleng amplitude 1.5 mm 0.06 ″ sa X, Y, Z Axis Direksyon ayon sa pagkakabanggit, 2 oras |
|
|
|
|
|
| Paglaban sa paglaban |
20 MΩ o higit pa (500 VDC) |
|
|
|
|
|
| Mapagbigyan ng boltahe |
1000 VAC 50/60 Hz 1 min |
|
|
|
|
|
| Materyal |
Kaso: Sus316L, Display: PES, Lens Cover: PMMA na may Scratch-Resistant Coating, Packing/Connector Ring: FKM, Nut: Sus316L, Lock Washer: Sus304 |
Kaso: Sus316L, Display: PES, Lens Cover: PMMA na may patong na lumalaban sa scratch, Packing/Connector Ring: FKM |
|
|
|
|
|
Kasamang mga item |
Manu -manong Pagtuturo, Babala ng FDA/ Sertipikasyon/ Label ng Pagkilala, Mga Babala sa Laser/ Mga Paliwanag sa Paliwanag |
Manwal ng Pagtuturo, Label ng Sertipikasyon/Pagkakakilanlan (FDA) |
Manu -manong Pagtuturo, Babala ng FDA/ Sertipikasyon/ Label ng Pagkilala, Mga Babala sa Laser/ Mga Paliwanag sa Paliwanag |
Manwal ng Pagtuturo, Label ng Sertipikasyon/Pagkakakilanlan (FDA) |
|
|
