| Numero ng artikulo |
6ES7131-6BF01-0AA0 |
6ES7131-6BF61-0AA0 |
6ES7131-6BF01-0BA0 |
6ES7131-6BH01-0BA0 |
|
ET 200SP, DI 8X 24V DC BASIC, PU 1 |
ET 200SP, DI 8X 24V DC SRC BA |

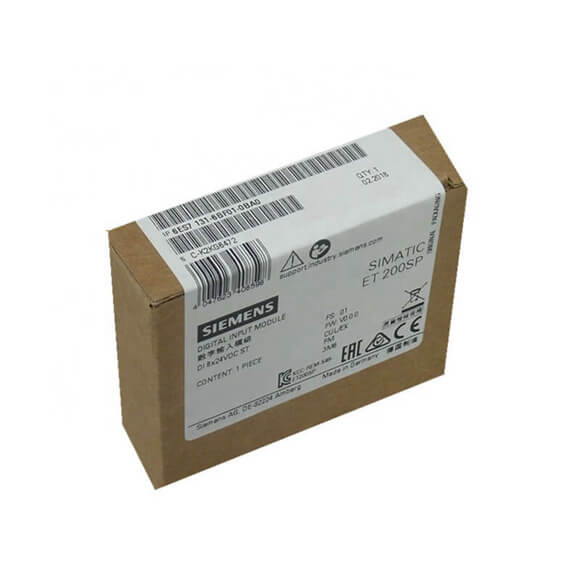

ET 200SP, DI 8X 24V DC ST, PU 1 |
ET 200SP, DI 16X 24V DC ST, PU 1 |
| Pangkalahatang impormasyon |
|
|
|
|
| Pagtatalaga ng Uri ng Produkto |
Di 8x24vdc ba |
DI 8 × 24 VDC SRC BA |
Di 8 × 24 vdc st |
DI 16x24vdc st |
| HW Functional Status |
FS03 |
Mula sa FS02 |
Mula sa FS02 |
Mula sa FS02 |
| Bersyon ng firmware |
V0.0 |
V0.0 |
V0.0 |
V0.0 |
|
● posible ang pag -update ng FW |
Hindi |
Hindi |
Hindi |
Hindi |
| magagamit na mga baseunits |
BU Type A0 |
BU Type A0 |
BU Type A0 |
BU Type A0 |
| Kulay ng Kulay para sa plate na tiyak na kulay ng pagkakakilanlan ng module |
CC01 |
CC02 |
CC01 |
CC00 |
| Pag -andar ng Produkto |
|
|
|
|
|
● I&M data |
Oo; I & m0 sa i & m3 |
Oo; I & m0 sa i & m3 |
Oo; I & m0 sa i & m3 |
Oo; I & m0 sa i & m3 |
|
● Mode ng Isochronous |
Hindi |
Hindi |
Hindi |
Hindi |
| Engineering na may |
|
|
|
|
|
● Hakbang 7 TIA portal na mai -configure/isinama mula sa bersyon |
V14 |
V14 |
V14 |
V14 |
|
● Hakbang 7 I -configure/isinama mula sa bersyon |
V5.5 SP3 / - |
V5.5 SP3 / - |
V5.5 SP3 o mas mataas |
V5.5 SP3 |
|
● PCS 7 na -configure/isinama mula sa bersyon |
|
|
V8.1 SP1 |
V8.1 SP1 |
|
● Profibus mula sa bersyon ng GSD/rebisyon ng GSD |
Isang file ng GSD bawat isa, rebisyon 3 at 5 at mas mataas |
Isang file ng GSD bawat isa, rebisyon 3 at 5 at mas mataas |
Isang file ng GSD bawat isa, rebisyon 3 at 5 at mas mataas |
Isang file ng GSD bawat isa, rebisyon 3 at 5 at mas mataas |
|
● Profinet mula sa bersyon ng GSD/rebisyon ng GSD |
GSDML v2.3 |
GSDML v2.3 |
GSDML v2.3 |
GSDML v2.3 |
| Mode ng Operating |
|
|
|
|
|
● Di |
Oo |
Oo |
Oo |
Oo |
|
● Counter |
Hindi |
Hindi |
Hindi |
Hindi |
|
● Oversampling |
Hindi |
Hindi |
Hindi |
Hindi |
|
● MSI |
Hindi |
Hindi |
Hindi |
Hindi |
| Supply boltahe |
|
|
|
|
| Na -rate na Halaga (DC) |
24 v |
24 v |
24 v |
24 v |
| Pinahihintulutang saklaw, mas mababang limitasyon (DC) |
19.2 v |
19.2 v |
19.2 v |
19.2 v |
| Pinahihintulutang saklaw, itaas na limitasyon (DC) |
28.8 v |
28.8 v |
28.8 v |
28.8 v |
| Baligtarin ang proteksyon ng polaridad |
Oo |
Oo |
Oo |
Oo |
| Input kasalukuyang |
|
|
|
|
| Kasalukuyang pagkonsumo, max. |
70 mA; Ang lahat ng mga channel ay ibinibigay mula sa supply ng encoder |
|
50 Ma; Ang lahat ng mga channel ay ibinibigay mula sa supply ng encoder |
90 Ma |
| Supply ng Encoder |
|
|
|
|
| Bilang ng mga output |
8 |
|
8 |
|
| Output boltahe, min. |
19.2 v |
|
19.2 v |
|
| Proteksyon ng short-circuit |
Oo; bawat module |
Hindi |
Oo; bawat module |
|
| 24 V Encoder Supply |
|
|
|
|
|
● 24 v |
Oo |
|
Oo |
Hindi |
|
● Proteksyon ng short-circuit |
Oo |
|
Oo |
|
|
● Output kasalukuyang, max. |
|
|
700 Ma |
|
|
● Output kasalukuyang bawat channel, max. |
700 Ma |
|
700 Ma |
|
|
● Output kasalukuyang bawat module, max. |
700 Ma |
|
700 Ma |
|
| Pagkawala ng kuryente |
|
|
|
|
| Pagkawala ng kuryente, typ. |
1.6 W; 24 V, 8 mga input na ibinibigay sa pamamagitan ng supply ng encoder |
1.5 w |
1 w; 24 V, 8 mga input na ibinibigay sa pamamagitan ng supply ng encoder |
1.7 w |
| Address area |
|
|
|
|
| Address ng puwang bawat module |
|
|
|
|
|
● Mga input |
1 byte |
1 byte |
1 byte; + 1 byte para sa impormasyon ng qi |
2 byte; + 2 byte para sa impormasyon ng qi |
| Pag -configure ng Hardware |
|
|
|
|
| Awtomatikong pag -encode |
Oo |
Oo |
Oo |
Oo |
|
● Elemento ng Mechanical Coding |
Oo |
|
Oo |
Oo |
|
● Uri ng elemento ng mekanikal na coding |
I -type a |
type b |
I -type a |
I -type a |
| Pagpili ng BaseUnit para sa mga variant ng koneksyon |
|
|
|
|
|
● 1-wire na koneksyon |
BU Type A0 |
BU Type A0 |
BU Type A0 |
BU Type A0 |
|
● Koneksyon ng 2-wire |
BU Type A0 |
BU Type A0 |
BU Type A0 |
BU Type A0 + Potensyal na Module ng Paghiwalay |
|
● 3-wire na koneksyon |
BU type A0 na may mga terminal ng AUX o potensyal na module ng distributor |
BU type A0 na may mga terminal ng AUX o potensyal na module ng distributor |
BU type A0 na may mga terminal ng AUX o potensyal na module ng distributor |
BU Type A0 + Potensyal na Module ng Paghiwalay |
|
● 4-wire na koneksyon |
BU Type A0 + Potensyal na Module ng Paghiwalay |
BU Type A0 + Potensyal na Module ng Paghiwalay |
BU Type A0 + Potensyal na Module ng Paghiwalay |
BU Type A0 + Potensyal na Module ng Paghiwalay |
| Mga digital na input |
|
|
|
|
| Bilang ng mga digital na input |
8 |
8 |
8 |
16 |
| Mga digital na input, mai -parameterize |
Oo |
Oo |
Oo |
Oo |
| Pinagmulan/Sink input |
P-pagbabasa |
Sourcing |
P-pagbabasa |
P-pagbabasa |
| Input na katangian ng curve alinsunod sa IEC 61131, Type 1 |
Oo |
Oo |
|
|
| Input na katangian ng curve alinsunod sa IEC 61131, Type 2 |
Oo |
|
|
|
| Input na katangian ng curve alinsunod sa IEC 61131, Uri ng 3 |
Oo |
|
Oo |
Oo |
| Boltahe ng input |
|
|
|
|
|
● Rated Value (DC) |
24 v |
24 v |
24 v |
24 v |
|
- 24 V DC |
Oo |
Oo |
Oo |
Oo |
|
● Para sa signal '0 ' |
-30 hanggang +5 v |
30 V hanggang -5 V (Ang potensyal na sanggunian ay l+) |
-30 hanggang +5 v |
-30 hanggang +5 v |
|
● Para sa signal '1 ' |
+11 hanggang +30V |
-11 V hanggang -30 V (Ang potensyal na sanggunian ay l+) |
+11 hanggang +30V |
+11 hanggang +30V |
| Input kasalukuyang |
|
|
|
|
|
● Para sa signal '1 ', typ. |
6.8 Ma |
6 Ma |
2.5 Ma |
2.5 Ma |
