| Numer artykułu |
6ES7131-6BF01-0AA0 |
6ES7131-6BF61-0AA0 |

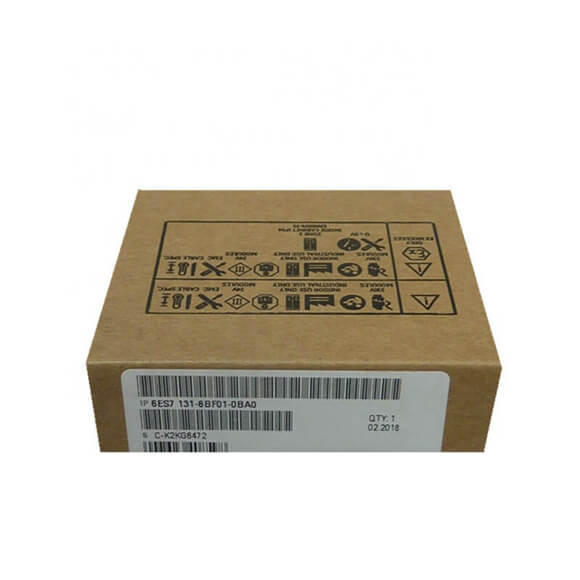

6ES7131-6BF01-0BA0 |
6ES7131-6BH01-0BA0 |
|
ET 200SP, DI 8x 24 V DC podstawowy, opak. 1 |
ET 200SP, DI 8x 24V DC SRC BA |
ET 200SP, DI 8x 24 V DC ST, opak. 1 |
ET 200SP, DI 16x24V DC ST, opak. 1 |
| Informacje ogólne |
|
|
|
|
| Oznaczenie typu produktu |
DI 8x24VDC BA |
DI 8×24 VDC SRC BA |
DI 8×24 VDC ST |
DI 16x24VDC ST |
| Stan funkcjonalny sprzętu |
FS03 |
Z FS02 |
Z FS02 |
Z FS02 |
| Wersja oprogramowania |
V0.0 |
V0.0 |
V0.0 |
V0.0 |
|
● Możliwa aktualizacja oprogramowania sprzętowego |
NIE |
NIE |
NIE |
NIE |
| użytecznych jednostek podstawowych |
BU typ A0 |
BU typ A0 |
BU typ A0 |
BU typ A0 |
| Kod koloru tabliczki identyfikacyjnej koloru specyficznego dla modułu |
CC01 |
CC02 |
CC01 |
CC00 |
| Funkcja produktu |
|
|
|
|
|
● Dane I&M |
Tak; I&M0 do I&M3 |
Tak; I&M0 do I&M3 |
Tak; I&M0 do I&M3 |
Tak; I&M0 do I&M3 |
|
● Tryb izochroniczny |
NIE |
NIE |
NIE |
NIE |
| Inżynieria z |
|
|
|
|
|
● STEP 7 TIA Portal można konfigurować/integrować od wersji |
V14 |
V14 |
V14 |
V14 |
|
● STEP 7 konfigurowalny/zintegrowany od wersji |
V5.5 SP3 / – |
V5.5 SP3 / – |
Wersja 5.5 SP3 lub nowsza |
V5.5 SP3 |
|
● PCS 7 konfigurowalny/zintegrowany od wersji |
|
|
V8.1 SP1 |
V8.1 SP1 |
|
● PROFIBUS od wersji GSD/rewizji GSD |
Po jednym pliku GSD, wersja 3 i 5 oraz nowsze |
Po jednym pliku GSD, wersja 3 i 5 oraz nowsze |
Po jednym pliku GSD, wersja 3 i 5 oraz nowsze |
Po jednym pliku GSD, wersja 3 i 5 oraz nowsze |
|
● PROFINET od wersji GSD/rewizji GSD |
GSDML V2.3 |
GSDML V2.3 |
GSDML V2.3 |
GSDML V2.3 |
| Tryb pracy |
|
|
|
|
|
● DI |
Tak |
Tak |
Tak |
Tak |
|
● Licznik |
NIE |
NIE |
NIE |
NIE |
|
● Nadpróbkowanie |
NIE |
NIE |
NIE |
NIE |
|
● MSI |
NIE |
NIE |
NIE |
NIE |
| Napięcie zasilania |
|
|
|
|
| Wartość znamionowa (DC) |
24 V |
24 V |
24 V |
24 V |
| dopuszczalny zakres, dolna granica (DC) |
19,2 V |
19,2 V |
19,2 V |
19,2 V |
| dopuszczalny zakres, górna granica (DC) |
28,8 V |
28,8 V |
28,8 V |
28,8 V |
| Zabezpieczenie przed odwrotną polaryzacją |
Tak |
Tak |
Tak |
Tak |
| Prąd wejściowy |
|
|
|
|
| Pobór prądu, maks. |
70 mA; Wszystkie kanały są zasilane z zasilania enkodera |
|
50 mA; Wszystkie kanały są zasilane z zasilania enkodera |
90 mA |
| Zasilanie enkodera |
|
|
|
|
| Liczba wyjść |
8 |
|
8 |
|
| Napięcie wyjściowe, min. |
19,2 V |
|
19,2 V |
|
| Zabezpieczenie przed zwarciem |
Tak; na moduł |
NIE |
Tak; na moduł |
|
| Zasilanie enkodera 24 V |
|
|
|
|
|
● 24 V |
Tak |
|
Tak |
NIE |
|
● Zabezpieczenie zwarciowe |
Tak |
|
Tak |
|
|
● Prąd wyjściowy, maks. |
|
|
700 mA |
|
|
● Prąd wyjściowy na kanał, maks. |
700 mA |
|
700 mA |
|
|
● Prąd wyjściowy na moduł, max. |
700 mA |
|
700 mA |
|
| Strata mocy |
|
|
|
|
| Strata mocy, typ. |
1,6 W; 24 V, 8 wejść zasilanych poprzez zasilanie enkodera |
1,5 W |
1 W; 24 V, 8 wejść zasilanych poprzez zasilanie enkodera |
1,7 W |
| Obszar adresowy |
|
|
|
|
| Przestrzeń adresowa na moduł |
|
|
|
|
|
● Wejścia |
1 bajt |
1 bajt |
1 bajt; + 1 bajt dla informacji QI |
2 bajty; + 2 bajty na informację QI |
| Konfiguracja sprzętu |
|
|
|
|
| Automatyczne kodowanie |
Tak |
Tak |
Tak |
Tak |
|
● Mechaniczny element kodujący |
Tak |
|
Tak |
Tak |
|
● Rodzaj mechanicznego elementu kodującego |
Typ A |
typ B |
Typ A |
Typ A |
| Dobór BaseUnit dla wariantów podłączenia |
|
|
|
|
|
● Połączenie 1-przewodowe |
BU typ A0 |
BU typ A0 |
BU typ A0 |
BU typ A0 |
|
● Połączenie 2-przewodowe |
BU typ A0 |
BU typ A0 |
BU typ A0 |
BU typ A0 + moduł izolacji potencjałów |
|
● Połączenie 3-przewodowe |
BU typ A0 z zaciskami AUX lub modułem rozdzielacza potencjału |
BU typ A0 z zaciskami AUX lub modułem rozdzielacza potencjału |
BU typ A0 z zaciskami AUX lub modułem rozdzielacza potencjału |
BU typ A0 + moduł izolacji potencjałów |
|
● Połączenie 4-przewodowe |
BU typ A0 + moduł izolacji potencjałów |
BU typ A0 + moduł izolacji potencjałów |
BU typ A0 + moduł izolacji potencjałów |
BU typ A0 + moduł izolacji potencjałów |
| Wejścia cyfrowe |
|
|
|
|
| Liczba wejść cyfrowych |
8 |
8 |
8 |
16 |
| Wejścia cyfrowe z możliwością parametryzacji |
Tak |
Tak |
Tak |
Tak |
| Wejście źródła/ujścia |
Czytanie P |
Pozyskiwanie |
Czytanie P |
Czytanie P |
| Charakterystyka wejściowa zgodna z IEC 61131, typ 1 |
Tak |
Tak |
|
|
| Charakterystyka wejściowa zgodna z IEC 61131, typ 2 |
Tak |
|
|
|
| Charakterystyka wejściowa zgodna z IEC 61131, typ 3 |
Tak |
|
Tak |
Tak |
| Napięcie wejściowe |
|
|
|
|
|
● Wartość znamionowa (DC) |
24 V |
24 V |
24 V |
24 V |
|
— 24 V prądu stałego |
Tak |
Tak |
Tak |
Tak |
|
● dla sygnału „0” |
-30 do +5 V |
30 V do -5 V (potencjał odniesienia to L+) |
-30 do +5 V |
-30 do +5 V |
|
● dla sygnału „1” |
+11 do +30 V |
-11 V do -30 V (potencjał odniesienia to L+) |
+11 do +30 V |
+11 do +30 V |
| Prąd wejściowy |
|
|
|
|
|
● dla sygnału „1” typ. |
6,8 mA |
6 mA |
2,5 mA |
2,5 mA |
