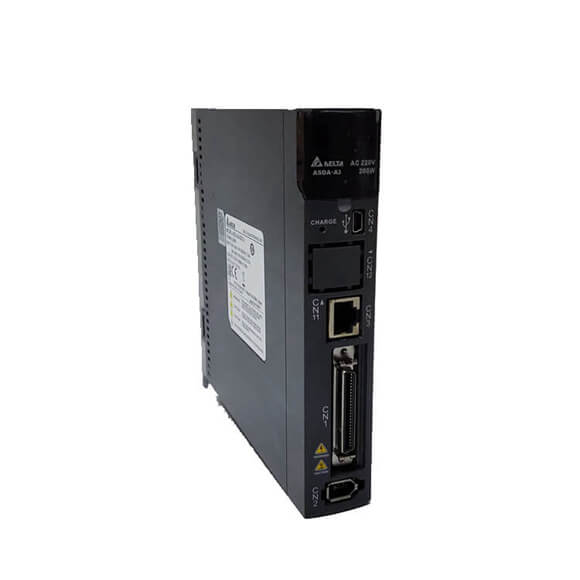

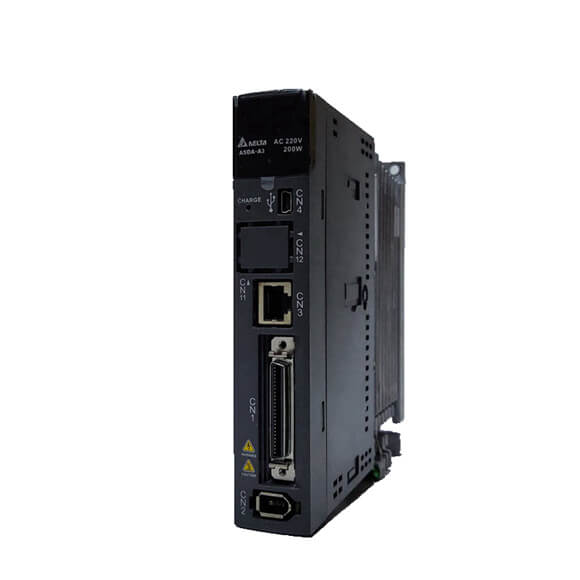

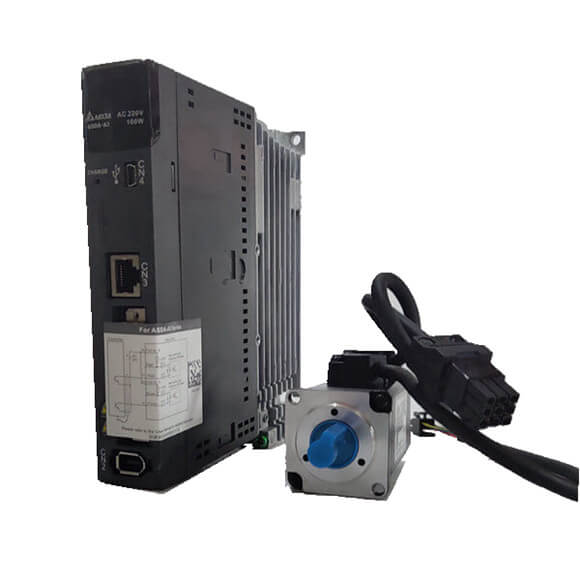

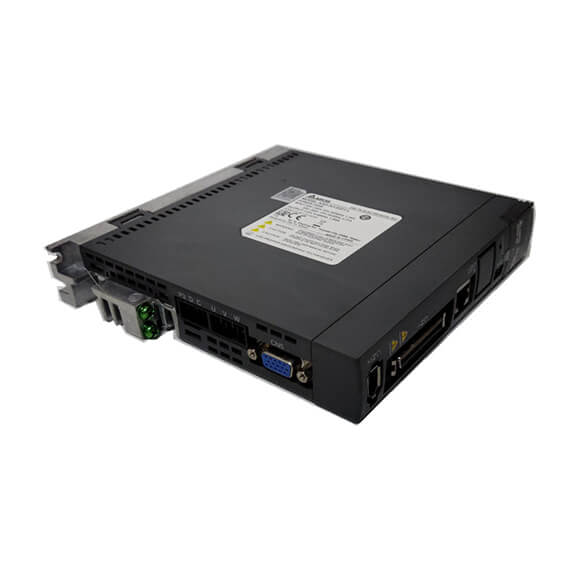

| Servomoteur Delta ASDA-A3 |
100 W |
200 W |
400 W |
750 W |
1 kW |
1,5 kW |
2 kW |
3 kW |
| Servomoteur Delta ASDA-A3 |
01 |
02 |
04 |
07 |
10 |
15 |
20 |
30 |
|
Phase/Tension |
Monophasé / triphasé 220 VAC |
Triphasé 220 VCA |
|
|
|
|
|
|
| Plage de tension autorisée |
Monophasé/triphasé 200~230 VCA, -15 %~10 % |
Triphasé 200~230 VAC,-15%~10% |
|
|
|
|
|
|
| Courant d'entrée (3PH) (unités : bras) |
0.67 |
1.34 |
2.67 |
5.01 |
6.68 |
10.02 |
13.36 |
20.05 |
| Courant d'entrée (1PH) (unités : bras) |
1.16 |
2.31 |
4.63 |
8.68 |
11.57 |
17.36 |
– |
– |
| Courant de sortie continu (unités : bras) |
0.9 |
1.55 |
2.65 |
5.1 |
7.3 |
12.6 |
13.4 |
19.4 |
| Courant de sortie maximum instantané (unités : bras) |
3.54 |
7.07 |
10.61 |
21.21 |
24.75 |
35.36 |
53.03 |
70.71 |
| Circuit de refroidissement |
Circulation de l'air naturel |
Refroidissement des ventilateurs |
|
|
|
|
|
|
| Résolution du lecteur |
24 bits (16777216 p/tour) |
|
|
|
|
|
|
|
| Contrôle du circuit principal |
Contrôle SVPWM |
|
|
|
|
|
|
|
| Modes de réglage |
Automatique/Manuel |
|
|
|
|
|
|
|
| Résistance régénérative |
Aucun |
Intégré |
|
|
|
|
|
|
|
Type d'impulsion (uniquement pour le mode non-DMCNET) |
Impulsion + Direction, phase A + impulsion B + CW |
|
|
|
|
|
|
|
| Max. Fréquence d'impulsion d'entrée (uniquement pour le mode non DMCNET) |
Impulsion + Direction : 4 Mpps ; Impulsion CCW + impulsion CW : 4 Mpps ; Phase A + phase B : monophasé 4 Mpps ; Max. 200 Kpps (collecteur ouvert) pps |
|
|
|
|
|
|
|
| Source de commande |
Train d'impulsion externe (mode PT) (uniquement pour le mode non DMCNET) / paramètres internes (mode PR) |
|
|
|
|
|
|
|
| Stratégie de lissage |
Filtre passe-bas et courbe P |
|
|
|
|
|
|
|
| Équipement électronique |
Engrenage électronique N/M multiple N : 1~536870911, M : 1~2147483647 (1/4< N/M < 262144) |
|
|
|
|
|
|
|
| Fonctionnement de la limite de couple |
Définir par paramètres |
|
|
|
|
|
|
|
| Rémunération anticipée |
Définir par paramètres |
|
|
|
|
|
|
|
| Sortie moniteur analogique |
Le signal du moniteur peut être défini par paramètres (plage de tension de sortie : ± 8 V) |
|
|
|
|
|
|
|
| Interface de communication |
RS-485 / CANopen / USB |
|
|
|
|
|
|
|
| Lieu d'installation |
Environnement intérieur (sans lumière directe du soleil), sans liquide ni gaz corrosifs (sans brouillard d'huile, gaz inflammable ou poussière) |
|
|
|
|
|
|
|
| Altitude |
Altitude 2 000 m ou moins au-dessus du niveau de la mer |
|
|
|
|
|
|
|
| Pression atmosphérique |
86 kPa ~ 106 kPa |
|
|
|
|
|
|
|
| Température de fonctionnement |
0ºC ~ 55ºC (Si la température de fonctionnement est supérieure à 45ºC, un refroidissement forcé sera requis) |
|
|
|
|
|
|
|
| Température de stockage |
-20 ºC ~ 65 ºC |
|
|
|
|
|
|
|
| Humidité |
0 ~ 90 % HR (sans condensation) |
|
|
|
|
|
|
|
| Vibration |
9,80665 m/s2 (1G) moins de 20 Hz, 5,88 m/s2 (0,6G) 20 à 50 Hz |
|
|
|
|
|
|
|
| Indice IP |
IP20 |
|
|
|
|
|
|
|
| Système d'alimentation |
Système TN*3*4 |
|
|
|
|
|
|
|
| Approbations |
CEI/EN 61800-5-1,UL 508C |
|
|
|
|
|
|
|
