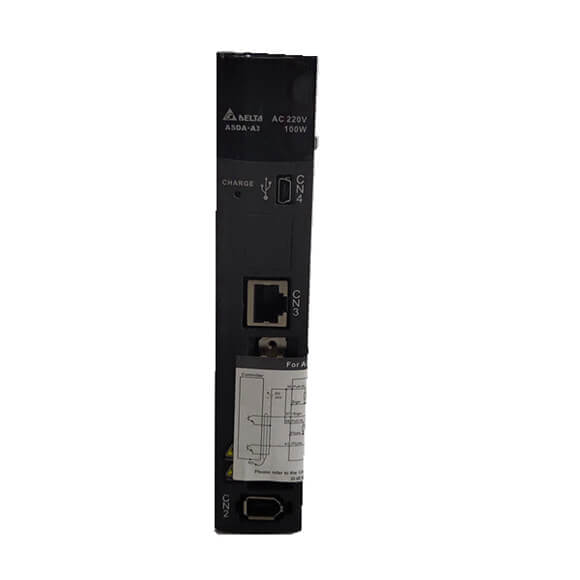

| Delta ASDA-A3 Servo Sürücü |
100W |
200W |
400W |
750W |
1 kW |
1,5kW |
2 kW |
3 kW |
| Delta ASDA-A3 Servo Sürücü |
01 |
02 |
04 |
07 |
10 |
15 |
20 |
30 |
|
Faz / Gerilim |
Tek fazlı / üç fazlı 220 VAC |
Üç fazlı 220 VAC |
|
|
|
|
|
|
| İzin Verilen Gerilim Aralığı |
Tek fazlı / üç fazlı 200~230 VAC, -15%~%10 |
Üç fazlı 200~230 VAC,-%15~%10 |
|
|
|
|
|
|
| Giriş Akımı(3PH) (Birimler: Kollar) |
0.67 |
1.34 |
2.67 |
5.01 |
6.68 |
10.02 |
13.36 |
20.05 |
| Giriş Akımı(1PH) (Birimler: Silah) |
1.16 |
2.31 |
4.63 |
8.68 |
11.57 |
17.36 |
- |
- |
| Sürekli Çıkış Akımı (Birimler: Kollar) |
0.9 |
1.55 |
2.65 |
5.1 |
7.3 |
12.6 |
13.4 |
19.4 |
| Anlık Maksimum Çıkış Akımı (Birimler: Kollar) |
3.54 |
7.07 |
10.61 |
21.21 |
24.75 |
35.36 |
53.03 |
70.71 |
| Soğutma Sistemi |
Doğal Hava Sirkülasyonu |
Fanlı Soğutma |
|
|
|
|
|
|
| Sürücü çözünürlüğü |
24 bit (16777216 p/rev) |
|
|
|
|
|
|
|
| Ana Devrenin Kontrolü |
SVPWM Kontrolü |
|
|
|
|
|
|
|
| Ayar Modları |
Otomatik / Manuel |
|
|
|
|
|
|
|
| Rejeneratif Direnç |
Hiçbiri |
Yerleşik |
|
|
|
|
|
|
|
Darbe Türü (Yalnızca DMCNET Olmayan mod için) |
Darbe + Yön, A fazı + B + CW darbesi |
|
|
|
|
|
|
|
| Maks. Giriş Darbe Frekansı (Yalnızca DMCNET Olmayan mod için) |
Darbe + Yön: 4Mpps; CCW nabzı + CW nabzı: 4Mpps; A fazı + B fazı: Tek faz 4Mpps; Maks. 200Kpps (Açık kollektör)pps |
|
|
|
|
|
|
|
| Komut Kaynağı |
Harici darbe dizisi (PT modu) (Yalnızca DMCNET Olmayan mod için) / Dahili parametreler (PR modu) |
|
|
|
|
|
|
|
| Pürüzsüzleştirme Stratejisi |
Düşük geçişli ve P eğrisi filtresi |
|
|
|
|
|
|
|
| Elektronik Dişli |
Elektronik dişli N/M çoklu N: 1~536870911, M: 1~2147483647 (1/4< N/M < 262144) |
|
|
|
|
|
|
|
| Tork Sınırlama İşlemi |
Parametrelere göre ayarlama |
|
|
|
|
|
|
|
| İleri Besleme Tazminatı |
Parametrelere göre ayarlama |
|
|
|
|
|
|
|
| Analog Monitör Çıkışı |
Monitör sinyali parametrelerle ayarlanabilir (Çıkış voltajı aralığı: ±8V) |
|
|
|
|
|
|
|
| İletişim Arayüzü |
RS-485 / CANopen / USB |
|
|
|
|
|
|
|
| Kurulum Sitesi |
İç ortam (doğrudan güneş ışığı almayan), aşındırıcı sıvı ve gaz içermeyen (yağ buharı, yanıcı gaz veya toz içermeyen) |
|
|
|
|
|
|
|
| Yükseklik |
Yükseklik Deniz seviyesinden 2000 m veya daha düşük |
|
|
|
|
|
|
|
| Atmosfer Basıncı |
86kPa ~ 106kPa |
|
|
|
|
|
|
|
| Çalışma Sıcaklığı |
0°C ~ 55°C (Çalışma sıcaklığı 45°C'nin üzerindeyse cebri soğutma gerekecektir) |
|
|
|
|
|
|
|
| Depolama Sıcaklığı |
-20°C ~ 65°C |
|
|
|
|
|
|
|
| Nem |
%0 ~ 90 bağıl nem (yoğuşmasız) |
|
|
|
|
|
|
|
| Titreşim |
9,80665 m/s2 (1G) 20Hz'den az, 5,88 m/s2 (0,6G) 20 ila 50Hz |
|
|
|
|
|
|
|
| IP Derecelendirmesi |
IP20 |
|
|
|
|
|
|
|
| Güç Sistemi |
TN Sistemi*3*4 |
|
|
|
|
|
|
|
| Onaylar |
IEC/EN 61800-5-1,UL 508C |
|
|
|
|
|
|
|
