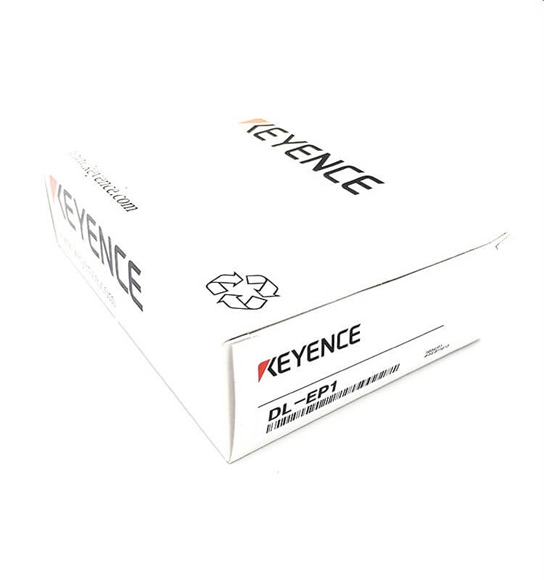

| Modèle |
DL-EP1*1 |
| Indicateur |
Indicateur de liaison/activité (LINK/ACT) : LED verte, Indicateur d'état du module (MS) : LED bicolore (vert/rouge),
Indicateur d'état du réseau (NS) : LED bicolore (vert/rouge), Indicateur de communication du capteur (D-bus) LED bicolore (vert/rouge). |
| Capteurs connectables |
Amplificateurs de capteurs avec prise en charge du bus D*2 |
| Nombre d'unités de capteurs connectables |
Jusqu'à 15 unités |
|
Fonctions conformes |
Communication cyclique (messagerie implicite)Communication par message (messagerie explicite)Compatible avec UCMM et classe 3 |
| Nombre de connexions |
64 |
| Spécifications EtherNet/IPTM
RPI (Cycle de transmission) |
0,5 à 10 000 ms (unité 0,5 ms) |
| Spécifications EtherNet/IPTM
Bande passante de communication tolérable pour la communication cyclique |
6000pps |
| Spécifications EtherNet/IPTM
Test de conformité |
Compatible avec la version A7 |
| Tension d'alimentation |
20 à 30 VDC, ondulation comprise, Ondulation (PP) : 10 % max. Classe 2 (fourni via un amplificateur de capteur connecté) |
| Consommation d'énergie |
1 500 mW ou moins (à 30 V 50 mA max) |
| Matériels |
Boîtier de l'unité principale : Polycarbonate |
| Poids |
Env. 70g |

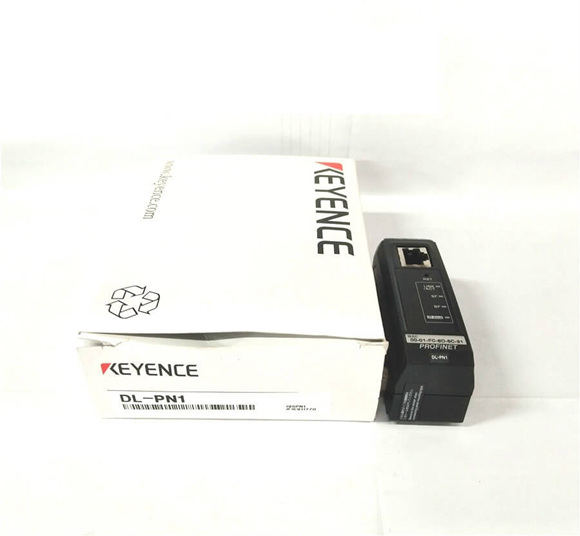

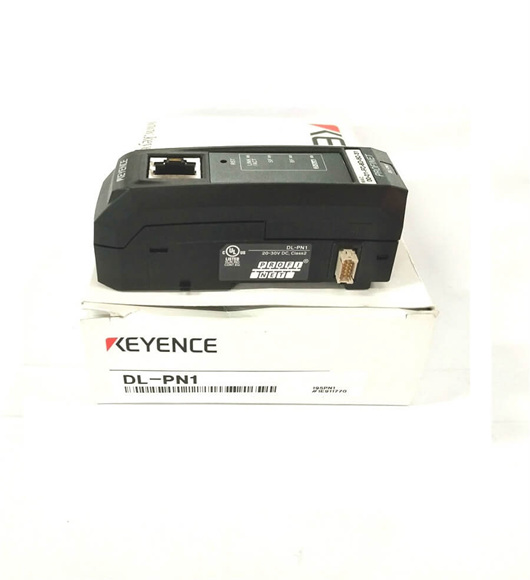

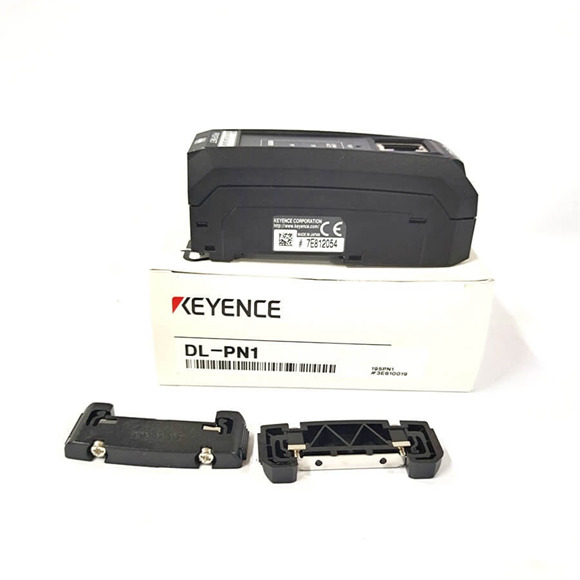

| Modèle |
DL-PN1 |
| Taper |
Unité de communication réseau PROFINET |
|
Classe de conformité |
Classe de conformité A |
| Nombre de connexions |
1 |
| Protocole conforme |
LLDP, DCP |
| Heure de mise à jour |
2 à 512 ms |
| Test de conformité |
V2.2.4 |
| Type d'appareil |
Communication E/S de données
Enregistrement de données Communication |
| Version GSDML |
Ver. 2.3 |
| Notation
Tension d'alimentation |
20 à 30 VDC, y compris ondulation (PP) 10 %
(alimenté par l'amplificateur de capteur connecté) |
| Poids |
Env. 70 g (y compris le connecteur) |
| Modèle |
DL-PD1 |
| Capteurs connectables |
Amplificateurs de capteurs avec prise en charge du bus D*1 |
Nombre d'
connectables
unités de capteurs |
15 unités maximum*2 |
| Type d'appareil |
Esclave DP-V1 (D-sub 9 broches, Nombre de ports : 1) |
| Vitesse de communication |
9,6 kbit/s à 12 Mbit/s |
| Longueur du câble |
9,6 / 19,2 / 45,45 / 93,75 kbit/s : 1 200 m
187,5 kbit/s : 1 000 m
500 kbit/s : 400 m
1,5 Mbit/s : 200 m
3 / 6 / 12 Mbit/s : 100 m |
| Tension d'alimentation |
20 à 30 VDC, y compris ondulation (pp) 10 %
(Cette tension est fournie par l'amplificateur de capteur connecté.) |
| Consommation d'énergie |
1 600 mW ou moins (65 mA max. à 24 V) |
| Matériels |
Boîtier de l'unité principale et cache anti-poussière : Polycarbonate Connecteur PROFIBUS : Acier – Nickelage |
| Poids |
Env. 65g |
| Modèle |
DL-CL1*1 |
| Version prise en charge |
Version 2.00, version 1.10 (commutable) |
|
Nombre de stations occupées |
Version 2.00 : 1 station x 8, 2 stations x 8, 4 stations x 2 (commutable), version 1.10 : 1 station, 2 stations, 4 stations (commutable) |
| Type de gare |
Poste d'appareil distant |
| Vitesse de transmission |
156 kbit/s/625 kbit/s/2,5 Mbit/s/5 Mbit/s/10 Mbit/s |
| Paramètres du numéro de station |
1 à 64 |
| Tension d'alimentation |
20 à 30 VDC, ondulation comprise, Ondulation (PP) : 10 % max. Classe 2 (fourni via un amplificateur de capteur connecté) |
| Poids |
Env. 80g |
