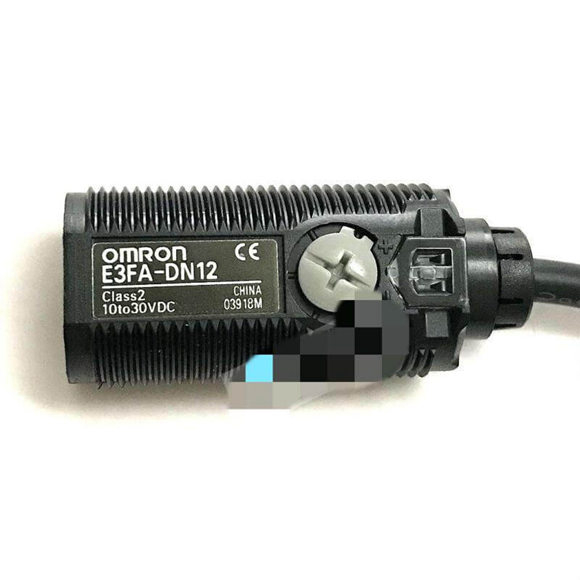

| d'objet Méthode de détection |
À travers le faisceau |
Rétroréfléchissant avec fonction MSR |
Rétroréfléchissant Coaxial avec fonction MSR |
|
| NPN Sortie Pré-câblé |
E3F @ -TN11 2M |
E3FA-TN12 2M |
E3F @ -RN11 2M |
E3F @ -RN12 2M |
| NPN Sortie Connecteur M12 |
E3F @ -TN21 |
E3FA-TN22 |
E3F @ -RN21 |
E3F @ -RN22 |
| PNP Sortie Pré-câblé |
E3F @ -TP11 2M |
E3FA-TP12 2M |
E3F @ -RP11 2M |
E3F @ -RP12 2M |
| PNP Sortie Connecteur M12 |
E3F @ -TP21 |
E3FA-TP22 |
E3F @ -RP21 |
E3F @ -RP22 |
| Distance de détection |
20 m |
15 m |
0,1 à 4 m (avec E39-R1S) |
0 à 500 mm (avec E39-R1S) |
| Diamètre du spot (valeur de référence) |
- |
|
|
|
| Objet à détecter standard |
Opaque : 7 mm de diamètre min. |
Opaque : 75 mm de diamètre min. |
|
|
| Voyage différentiel |
- |
|
|
|
| Angle directionnel |
2° min. |
|
|
|
| Source lumineuse (longueur d'onde) |
LED rouge (624 nm) |
LED infrarouge (850 nm) |
LED rouge (624 nm) |
|
| Tension d'alimentation |
10 à 30 VCC (inclure une ondulation de tension de 10 % (pp) max.) |
|
|
|
| Consommation actuelle |
40 mA max. (Émetteur 25 mA max. Récepteur 15 mA max.) |
25 mA maximum. |
|
|
| Sortie de contrôle |
NPN/PNP (collecteur ouvert)Courant de charge : 100 mA max. (Tension résiduelle : 3 V max.), Tension d'alimentation de charge : 30 VDC max. |
|
|
|
| Mode de fonctionnement |
Light-ON/Dark-ON sélectionnable par câblage |
|
|
|
| Indicateur |
Indicateur de fonctionnement (orange) Indicateur de stabilité (vert) Indicateur d'alimentation (vert) : uniquement Émetteur de barrage |
|
|
|
| Circuits de protection |
Protection contre l'inversion de polarité de l'alimentation, protection contre les courts-circuits de sortie et protection contre l'inversion de polarité de sortie |
|
|
|
| Temps de réponse |
0,5 ms |
|
|
|
| Ajustement de sensibilité |
Ajusteur à un tour |
|
|
|
| Éclairage ambiant (côté récepteur) |
Lampe à incandescence : 3 000 lx max./ Lumière du soleil : 10 000 lx max. |
|
|
|
| Plage de température ambiante |
Fonctionnement : -25 à 55°C/ Stockage : -40 à 70°C (sans givrage ni condensation) |
|
|
|
| Gamme d'humidité ambiante |
Fonctionnement : 35 à 85 % / Stockage : 35 à 95 % (sans condensation) |
|
|
|
| Résistance à l'isolation |
20 MΩ min. à 500 VDC |
|
|
|
| Résistance diélectrique |
1 000 VCA à 50/60 Hz pendant 1 min. entre les pièces sous tension et le boîtier |
|
|
|
| Résistance aux vibrations |
Destruction : 10 à 55 Hz, double amplitude de 1,5 mm pendant 2 heures chacune dans les directions X, Y et Z |
|
|
|
| Résistance aux chocs |
Destruction : 500 m/s2 3 fois chacune dans les directions X, Y et Z |
|
|
|
| Degré de protection |
CEI : IP67, DIN 40050-9 : IP69K * |
|
|
|
| Poids (état emballé/ capteur uniquement) Câble pré-câblé (2M) |
E3FA : env. 110 g/Env. 50 g respectivement, E3FB : env. 175 g/Env. 65 g, respectivement |
E3FA : env. 60 g/Env. 50 g, E3FB : env. 95g/Env. 65g |
|
|
| Connecteur |
E3FA : env. 30 g/Env. 10 g respectivement, E3FB : env. 85g/Env. 20 g, respectivement |
E3FA : env. 20 g/Env. 10 g, E3FB : env. 50 g/Env. 20g |
|
|
| matériel Coffret |
E3FA : ABS, E3FB : Laiton-nickel |
|
|
|
| Objectif et écran |
PMMA |
|
|
|
| Ajusteur |
Pom |
|
|
|
| Noix |
E3FA : POM, E3FB : Nickel-laiton |
|
|
|
| Accessoires |
Fiche d'instructions Écrous M18 (4 pièces) |
Fiche d'instructions Écrous M18 (2 pièces) |
|
|
