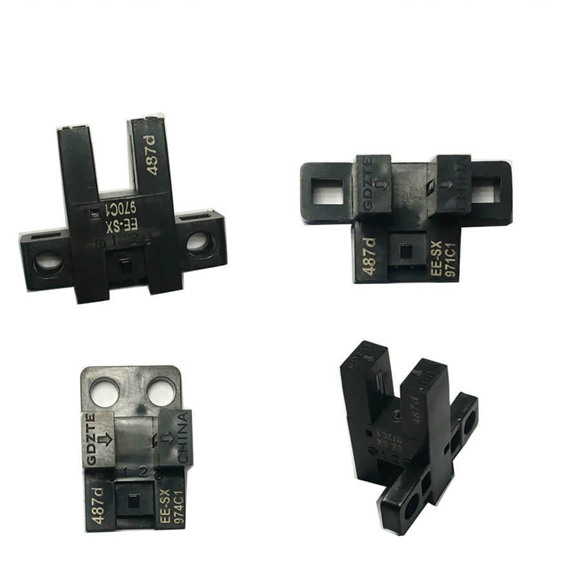

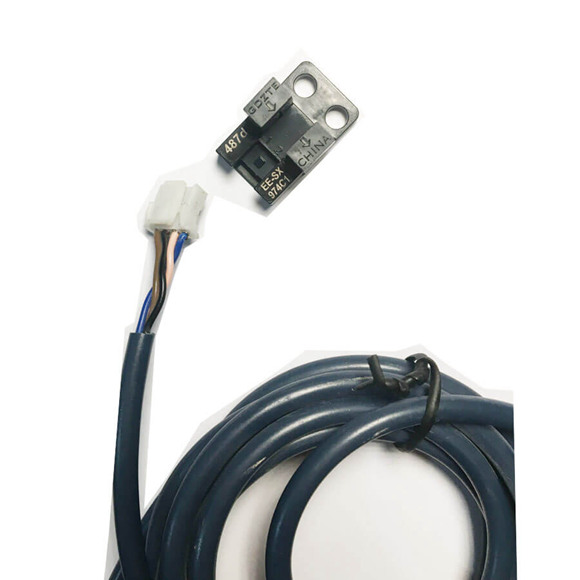

Taper |
Standard |
en forme de L |
En forme de T, entraxe de fente 7 mm |
Montage rapproché |
En forme de T, entraxe de fente 10 mm |
en forme de F |
en forme de R |
| NPN |
EE-SX970-C1 |
EE-SX971-C1 |
EE-SX972-C1 |
EE-SX974-C1 |
EE-SX975-C1 |
EE-SX976-C1 |
EE-SX977-C1 |
| PNP |
EE-SX970P-C1 |
EE-SX971P-C1 |
EE-SX972P-C1 |
EE-SX974P-C1 |
EE-SX975P-C1 |
EE-SX976P-C1 |
EE-SX977P-C1 |
| Distance de détection |
5 mm (largeur de fente) |
|
|
|
|
|
|
| Objet à détecter |
Opaque : 2 ´ 0,8 mm min. |
|
|
|
|
|
|
| Distance différentielle |
0,025 mm maximum. |
*1 |
|
|
|
|
|
| Source lumineuse (longueur d'onde maximale) |
LED infrarouge avec une longueur d'onde maximale de 940 nm |
|
|
|
|
|
|
| Indicateur |
Indicateur lumineux (LED orange) |
|
|
|
|
|
|
| Tension d'alimentation |
5 à 24 VCC ±10 %, ondulation (pp) : 10 % max. |
|
|
|
|
|
|
| Consommation actuelle |
21 mA maximum. |
|
|
|
|
|
|
|
Sortie de contrôle |
Tension d'alimentation de charge : 5 à 24 VDC, Courant de charge : 50 mA max., Courant à l'état bloqué : 0,5 mA max,
Courant de charge de 50 mA avec une tension résiduelle de 1,0 V max., courant de charge de 5 mA avec une tension résiduelle de 0,4 V max. |
|
|
|
|
|
|
| Circuit de protection |
Protection contre l'inversion de polarité de l'alimentation ; protection contre l'inversion de polarité de sortie ; protection contre les surintensités (uniquement OUT2 sur les modèles avec sortie NPN) |
|
|
|
|
|
|
| Fréquence de réponse |
1 kHz min. (moyenne 3 kHz) *2 |
|
|
|
|
|
|
| Éclairage ambiant |
1 000 lux maximum. avec lumière fluorescente sur la surface du récepteur |
|
|
|
|
|
|
| Plage de température ambiante |
Fonctionnement : -25 à 55°C Stockage : -30 à 80°C (sans givrage ni condensation) |
|
|
|
|
|
|
| Plage d'humidité ambiante |
Fonctionnement : 5 % à 85 % Stockage : 5 % à 95 % (sans givrage ni condensation) |
|
|
|
|
|
|
| Résistance aux vibrations (Destruction) |
10 à 2 000 Hz Amplitude unique de 0,75 mm (périodes de 15 minutes, 10 cycles) chacune dans les directions X, Y et Z |
|
|
|
|
|
|
| Résistance aux chocs (Destruction) |
Destruction : 500 m/s2 3 fois chacune dans les directions X, Y et Z |
|
|
|
|
|
|
| Degré de protection |
CEI 60529 IP50 |
|
|
|
|
|
|

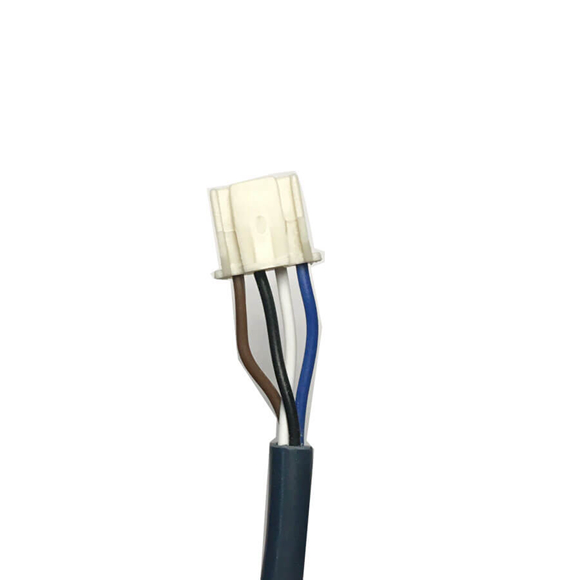

| Méthode de connexion |
Connecteur |
|
|
|
|
|
|
| Poids (état emballé) |
Env. 3g |
|
|
|
|
|
|
| Cas/Couverture |
Polybutylène téréphtalate (PBT) |
|
|
|
|
|
|
| Émetteur/récepteur |
Polycarbonate (PC) |
|
|
|
|
|
|
