| Taper |
Basse pression |
Haute pression |

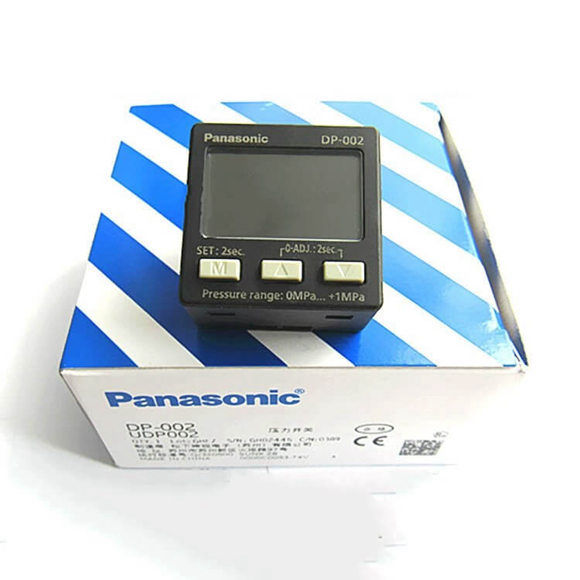

| Modèle n° Sortie NPN |
DP-001 |
DP-002 |
| Modèle n° Sortie PNP |
DP-001-P |
DP-002-P |
| Conformité à la directive marquage CE |
Directive CEM, directive RoHS |
|
| Type de pression |
Pression manométrique |
|
| Plage de pression nominale |
-100,0 à +100,0kPa |
0,000 à +1,000 MPa |
| Plage de pression réglée |
-101,0 à +101,0 kPa
-1,030 à +1,030 kgf/cm2
-1,010 à + 1,010 bar
-14,65 à +14,65 psi
-756 à +756 mmHg |
-0,010 à +1,010 MPa
-0,1 à +10,30 kgf/cm2
-0,1 à + 10,10 bar
-0,1 à +146,5 psi |
| Résistance à la pression |
500kPa |
1,5 MPa |
| Fluide applicable |
Air, gaz non corrosif |
|
| Unité sélectionnable |
Type basse pression : kPa, kgf/cm2, bar, psi, mmHg
Type haute pression : MPa, kgf/cm2, bar, psi |
|
| Tension d'alimentation |
12 à 24 V CC ±10 % Ondulation PP 10 % ou moins |
|
| Consommation d'énergie |
30 mA ou moins |
|
| Résultats comparatifs |
Transistor NPN à collecteur ouvert
• Courant absorbé maximum : 50 mA
• Tension appliquée : 30 V CC ou moins (entre la sortie comparative et 0 V)
• Tension résiduelle : 2 V ou moins (à un courant absorbé de 50 mA)
Transistor PNP à collecteur ouvert
• Courant source maximum : 50 mA
• Tension appliquée : 30 V CC ou moins (entre la sortie comparative et +V)
• Tension résiduelle : 2 V ou moins (à un courant source de 50 mA)
|
|
|
Opération de sortie |
Sélectionnable soit NO ou NC par opération de clé |
|
| Hystérèse |
Minimum 2 chiffres (variable) |
|
| Répétabilité |
±0,2 % FS (dans ±4 chiffres) |
±0,4 % FS (dans ±4 chiffres) |
| Temps de réponse |
2,5 ms, 25 ms, 250 ms, sélectionnable par opération de touche |
|
| Protection contre les courts-circuits |
Incorporé |
|
| Afficher |
Écran LCD 3 + 1/2 chiffres, 3 couleurs (blanc / rouge / rose) (Période de mise à jour de l'affichage : 250 ms) |
|
|
Protection |
IP40 (CEI) |
|
| Température ambiante |
0 à +50 ℃ +32 à +122 ℉ (Pas de condensation de rosée autorisée), Stockage : -10 à +60 ℃ +14 à +140 ℉ |
|
| Humidité ambiante |
35 à 85 % HR, Stockage : 35 à 85 % HR |
|
| Tenue à la tension |
500 V CA pendant une minute. entre toutes les bornes d'alimentation connectées ensemble et le boîtier |
|
| Résistance d'isolation |
50 MΩ ou plus avec un mégohmmètre de 500 V CC entre toutes les bornes d'alimentation connectées ensemble et le boîtier |
|
| Résistance aux vibrations |
Fréquence de 10 à 150 Hz, amplitude 0,75 mm 0,030 po ou accélération maximale 49 m/s2, dans les directions X, Y et Z pendant deux heures chacune |
|
| Résistance aux chocs |
Accélération de 100 m/s2 (10 G environ) dans les directions X, Y et Z trois fois chacune |
|
| Degré de pollution |
2 |
|
| Catégorie de surtension |
je |
|
| Altitude utilisable |
2 000 m 6 562 pieds ou moins |
|
Caractéristiques de température
(+20℃ standard) |
+10 à +40℃ +50 à +104 ℉ : Dans une plage de ±1 % FS
0 à +50℃ 32 à +122℉ : Dans une plage de ±2,5 % FS |
+10 à +40℃ +50 à +104℉ : Dans une plage de ±2 % FS
0 à +50℃ 32 à +122℉ : Dans une plage de ±5 % FS |
| Méthode de mise à la terre |
Flottant |
|
| Port de pression |
Filetage femelle M5 |
|
| Matériel |
Boîtier : PBT (renforcé de fibre de verre), Écran LCD : Acrylique, Port de pression : Laiton (nickelé),
Partie filetée de montage : Laiton, Joint torique : Caoutchouc nitrile (NBR), Section de clé : Polycarbonate |
|
| Poids |
25g environ |
|
| Accessoire |
CN-14A-C2 (câble attaché au connecteur 2 m 6,562 ft) : 1 pc. |
|
