| Lloji |
Presion i ulët |
Presion të lartë |
| Dalja e modelit nr.NPN |

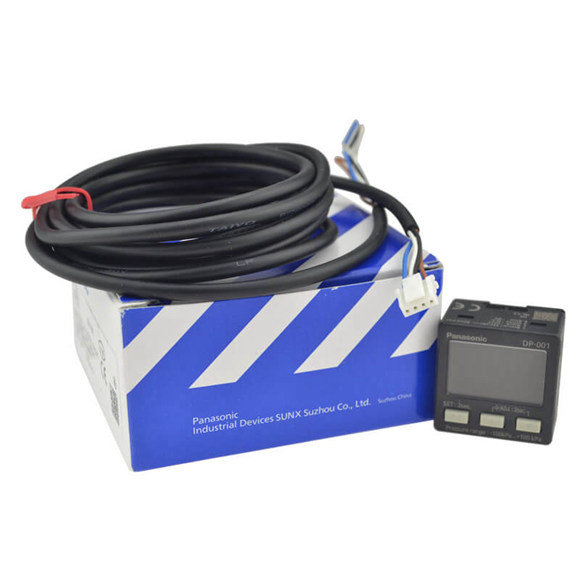

DP-001 |
DP-002 |
| Dalja e modelit nr.PNP |
DP-001-P |
DP-002-P |
| Pajtueshmëria me direktivën e shënimit CE |
Direktiva EMC, Direktiva RoHS |
|
| Lloji i presionit |
Matës presioni |
|
| Gama e vlerësuar e presionit |
-100,0 deri +100,0 kPa |
0.000 deri +1.000 MPa |
| Vendosni diapazonin e presionit |
-101,0 deri +101,0 kPa
-1,030 deri +1,030 kgf/cm2
-1,010 deri + 1,010 bar
-14,65 deri +14,65 psi
-756 deri +756 mmHg |
-0,010 deri +1,010 MPa
-0,1 deri +10,30 kgf/cm2
-0,1 deri + 10,10 bar
-0,1 deri +146,5 psi |
| Qëndrueshmëria e presionit |
500 kPa |
1.5 MPa |
| Lëngu i aplikueshëm |
Ajri, gaz jo korroziv |
|
| Njësi e përzgjedhur |
Lloji i presionit të ulët: kPa, kgf/cm2, bar, psi, mmHg
Lloji i presionit të lartë: MPa, kgf/cm2, bar, psi |
|
| Tensioni i furnizimit |
12 deri në 24 V DC ±10 % Ripple PP 10 % ose më pak |
|
| Konsumi i energjisë |
30 mA ose më pak |
|
| Prodhimi krahasues |
Transistor me kolektor të hapur NPN
• Rryma maksimale e lavamanit: 50 mA
• Tensioni i aplikuar: 30 V DC ose më pak (midis daljes krahasuese dhe 0 V)
• Tensioni i mbetur: 2 V ose më pak (në rrymën e lavamanit 50 mA)
Transistor me kolektor të hapur PNP
• Rryma maksimale e burimit: 50 mA
• Tensioni i aplikuar: 30 V DC ose më pak (midis daljes krahasuese dhe +V)
• Tensioni i mbetur: 2 V ose më pak (në rrymën e burimit 50 mA)
|
|
|
Operacioni i daljes |
Mund të zgjidhet ose NO ose NC me funksionimin e çelësit |
|
| Histereza |
Minimumi 2 shifra (ndryshueshme) |
|
| Përsëritshmëria |
±0,2 % FS (brenda ±4 shifrave) |
±0,4 % FS (brenda ±4 shifrave) |
| Koha e përgjigjes |
2,5 ms, 25 ms, 250 ms, të zgjedhura me anë të tastit |
|
| Mbrojtje nga qarku i shkurtër |
Inkorporuar |
|
| Ekrani |
Ekran LCD 3 + 1/2 shifra, 3 ngjyra (e bardhë / e kuqe / rozë) (Periudha e përditësimit të ekranit: 250 ms) |
|
|
Mbrojtja |
IP40 (IEC) |
|
| Temperatura e ambientit |
0 deri +50 ℃ +32 deri +122 ℉ (Nuk lejohet kondensimi i vesës), Ruajtja: -10 në +60 ℃ +14 në +140 ℉ |
|
| Lagështia e ambientit |
35 deri 85 % RH, Ruajtja: 35 deri 85 % RH |
|
| Qëndrueshmëria e tensionit |
500 V AC për një min. ndërmjet të gjithë terminaleve të furnizimit të lidhur së bashku dhe mbylljes |
|
| Rezistenca e izolimit |
50 MΩ ose më shumë me bashkues 500 V DC midis të gjitha terminaleve të furnizimit të lidhur së bashku dhe mbylljes |
|
| Rezistenca ndaj dridhjeve |
Frekuenca 10 deri në 150 Hz, amplituda 0,75 mm 0,030 in ose nxitimi maksimal 49 m/s2, në drejtimet X, Y dhe Z për dy orë secila |
|
| Rezistenca ndaj goditjeve |
Nxitimi 100 m/s2 (përafërsisht 10 G) në drejtimet X, Y dhe Z tre herë secili |
|
| Shkalla e ndotjes |
2 |
|
| Kategoria e mbitensionit |
I |
|
| Lartësia e përdorshme |
2000 m 6562 ft ose më pak |
|
Karakteristikat e temperaturës
(standarde +20℃) |
+10 në +40℃ +50 në +104 ℉: Brenda ±1% FS
0 deri +50℃ 32 deri +122℉: Brenda ±2,5% FS |
+10 në +40℃ +50 në +104℉: Brenda ±2% FS
0 deri +50℃ 32 deri +122℉: Brenda ±5% FS |
| Metoda e tokëzimit |
Lundrues |
|
| Porta e presionit |
fije femër M5 |
|
| Materiali |
Mbështetja: PBT (e përforcuar me fibra qelqi), Ekran LCD: akrilik, Porta e presionit: tunxh (i veshur me nikel),
Pjesa e filetuar për montim: Tunxh, unaza O: gome nitrili (NBR), Seksioni kyç: Polikarbonat |
|
| Pesha |
25 g përafërsisht. |
|
| Aksesor |
CN-14A-C2 (kabllo e bashkangjitur me lidhës 2 m 6,562 ft): 1 copë. |
|
