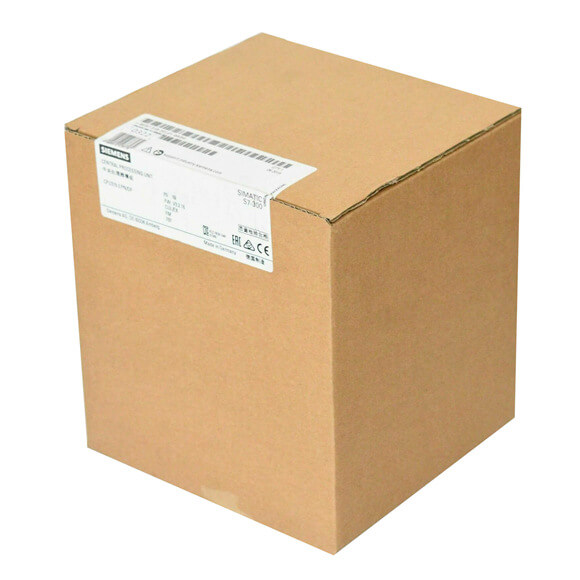

Siemens PLC s SIMATIC S7-300 CPU 319-3 PN/DP 6ES7318-3EL01-0AB0
Siemens PLC Controller Module Série LOGO
Nous pouvons fournir des pièces d'automatisation Siemens , telles que Siemens PLC , Siemens Servo Motor , Siemens HMI , Siemens VFD et ainsi de suite,
| Numéro d'article | 6ES7318-3EL01-0AB0 |
| CPU319-3 PN/DP, 2 Mo | |
| informations générales | |
| État fonctionnel du matériel | 01 |
| Version du micrologiciel | V3.2 |
| Fonction du produit | |
| ● Mode isochrone
|
Oui; Via une 2ème interface PROFIBUS DP ou PROFINET |
| Ingénierie avec | |
| ● Forfait de programmation
|
STEP 7 V5.5 ou supérieur |
| Tension d'alimentation | |
| Valeur nominale (DC) | |
| ● 24 V CC
|
Oui |
| plage admissible, limite inférieure (DC) | 19,2 V |
| plage admissible, limite supérieure (DC) | 28,8 V |
| protection externe des lignes d'alimentation (recommandation) | 2 minutes. |
| Tampon secteur | |
| ● Durée d'énergie stockée en cas de panne de secteur/tension
|
5 ms |
| ● Taux de répétition, min.
|
1 s |
| Courant d'entrée | |
| Consommation de courant (valeur nominale) | 1 250 mA |
| Consommation de courant (en fonctionnement à vide), typ. | 500 mA |
| Courant d'appel, typ. | 4 Un |
| Je⊃2;t | 1.2 A⊃2;·s |
| Perte de puissance | |
| Perte de puissance, typ. | 14 W |
| Mémoire | |
| Mémoire de travail | |
| ● intégré
|
2 048 Ko |
| ● extensible
|
Non |
| ● Taille de la mémoire rémanente pour les blocs de données rémanents
|
700 Ko |
| Charger la mémoire | |
| ● Plug-in (MMC)
|
Oui |
| ● Plug-in (MMC), max.
|
8 Mo |
| ● Gestion des données sur MMC (après dernière programmation), min.
|
10 ans |
| Sauvegarde | |
| ● présent
|
Oui |
| ● sans batterie
|
Oui |
| Temps de traitement du processeur | |
| pour les opérations sur bits, typ. | 0,004 µs |
| pour les opérations sur les mots, typ. | 0,01 µs |
| pour l'arithmétique à virgule fixe, typ. | 0,01 µs |
| pour l'arithmétique à virgule flottante, typ. | 0,04 µs |
| Blocs CPU | |
| Nombre de blocs (total) | 4 096 ; (DB, FC, FB) ; le nombre maximum de blocs chargeables peut être réduit par la MMC utilisée. |
| Base de données | |
| ● Nombre, max.
|
4 096 ; Plage de numéros : 1 à 16 000 |
| ● Taille, max.
|
64 Ko |
| ● Nombre, max.
|
4 096 ; Plage de numéros : 0 à 7999 |
| ● Taille, max.
|
64 Ko |
| FC | |
| ● Nombre, max.
|
4 096 ; Plage de numéros : 0 à 7999 |
| ● Taille, max.
|
64 Ko |
| OB | |
| ● Taille, max.
|
64 Ko |
| ● Nombre d'OB de cycle libre
|
1 ; OB1 |
| ● Nombre d'OB d'alarme horaire
|
1 ; OB10 |
| ● Nombre d'OB d'alarme de temporisation
|
2 ; OB 20, 21 |
| ● Nombre d'OB d'alarme cyclique
|
4 ; OB 32, 33, 34, 35 (OB 35 : plus petite impulsion d'horloge réglable = 500 µs) |
| ● Nombre d'OB d'alarme de processus
|
1 ; OB40 |
| ● Nombre d'OB d'alarme DPV1
|
3 ; OB 55, 56, 57 |
| ● Nombre d'OB d'isochronisme
|
1 ; OB 61 |
| ● Nombre d'OB de démarrage
|
1 ; OB100 |
| ● Nombre d'OB d'erreur asynchrones
|
6 ; OB 80, 82, 83, 85, 86, 87 (OB83 uniquement pour PROFINET IO) |
| ● Nombre d'OB d'erreur de synchronisation
|
2 ; BO 121, 122 |
| Profondeur de nidification | |
| ● par classe prioritaire
|
16 |
| ● supplémentaire dans un OB d'erreur
|
4 |
| Compteurs, minuteries et leur rémanence | |
| Compteur S7 | |
| ● Numéro
|
2 048 |
| Rémanence | |
| — réglable
|
Oui |
| — limite inférieure
|
0 |
| — limite supérieure
|
2 047 |
| - préréglé
|
Z 0 à Z 7 |
| Plage de comptage | |
| — réglable
|
Oui |
| — limite inférieure
|
0 |
| — limite supérieure
|
999 |
| Compteur CEI | |
| ● présent
|
Oui |
| ● Tapez
|
SFB |
| ● Numéro
|
Illimité (limité uniquement par la capacité de la RAM) |
