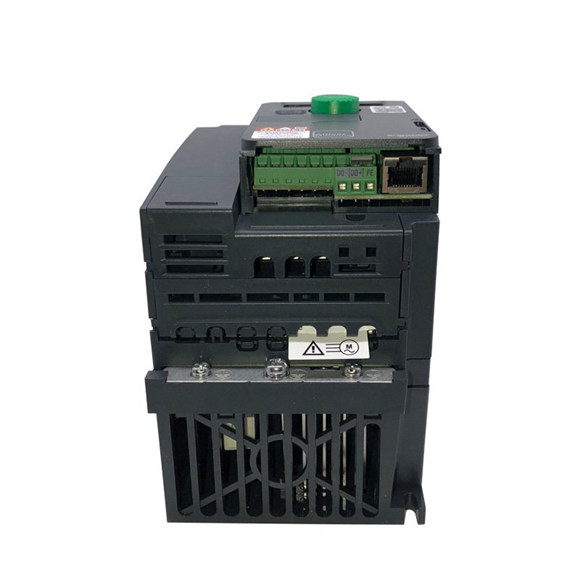

שניידר VFD Inverter Drive ATV320 0.37kw-15KW
אנו יכולים לספק חלקי שניידר אלקטריק, כגון שניידר PLC, שניידר סרוו מנוע, שניידר HMI, שניידר VFD וממסרי שניידר.
פָּרִיט | שניידר VFD Inverter Drive ATV320 0.37kw-15KW | |
דרגת הגנה | IP20 | IP20 |
חד פאזי 200…240V | 0.18…2.2 קילוואט/0.25… 3 HP | 0.18…2.2 קילוואט/0.25… 3 HP |
תלת פאזי 200…240V | 0.18…15 קילוואט/0.25…20 כ”ס | – |
תלת פאזי 380…500V | 0.37…15 קילוואט/0.5…20 כ'ס | 0.37…15 קילוואט/0.5…20 כ'ס |
תלת פאזי 525…600V | 0.75…15 קילוואט/1…20 כ'ס | – |
תדר פלט | 0.1…599 הרץ | – |
סוג בקרה מנוע אסינכרוני |
יחס U/F (2 נקודות, 5 נקודות, חיסכון באנרגיה, ריבועי), בקרת וקטור שטף ללא חיישן (רגיל וחיסכון באנרגיה) | |
מנוע סינכרוני | בקרת וקטור ללא חיישן | |
חיישן מנוע מְשׁוּלָב |
– | |
כאופציה | RS422 (ניטור מהירות) | |
ביצועי מומנט עומס יתר | עד 200% Tn של מומנט יתר, ו-170% tn של מומנט בלימה עבור בקרת מנוע בלולאה פתוחה | |
פונקציות מתקדמות | בשליטה במנועים אסינכרוניים וסינכרוניים; כולל מנועי IE2, IE3 ו-PM בלולאה פתוחה b שילוב MachineStruxure ב-SoMachine b פעולה במצב מהירות ובקרת מומנט (עם הגבלת זרם) b פונקציות יישום הניתנות להתאמה אישית וגמישות עם ATV Logic (עד 50 בלוקי פונקציות) ב פונקציות יישום רבות עבור מקטעי יישום ממוקדים ב פונקציות בטיחות משובצות המוקדשות למקטעי יישומים ממוקדים |
|
פונקציות בטיחות משולבות | STO (עד SIL3 / PLe), SS1, SLS, SMS, GDL | |
מספר מהירויות מוגדרות מראש | 16 | |
כניסות אנלוגיות | 3: 1 הפרש דו קוטבי ±10 וולט, 1 עם מתח 0...10 וולט ו-1 עם זרם (0-20 mA) | |
כניסות דיגיטליות | 6: 4 ניתנים להגדרה (לוגיקה חיובית או שלילית), 1 עם כניסת בדיקה PTC, כניסת דופק 1x20kHz | |
יציאות אנלוגיות | 1: ניתן להגדרה כמתח (0…10 V) או כזרם (0-20 mA) | |
יציאות דיגיטליות | 1: ניתן להגדרה בתור כיור או מקור | |
יציאות ממסר | 2: 1 עם מגעים NO/NC ו-1 ללא מגעים | |
כניסות לפונקציית בטיחות | 1 + 4: 1 עם STO ו-4 ניתנים להגדרה עבור פונקציות בטיחות מכניסות דיגיטליות | |
מְשׁוּלָב | יציאה בודדת תואמת לקו CANopen ו- Modbus Serial | |
אופציונלי | Ethernet IP ו- Modbus TCP, CANopen RJ45 Daisy Chain, Sub-D ומסופי בורג, PROFINET, Profibus DP V1, EtherCAT, DeviceNet ו-PowerLink | |
כלי תצורה וזמן ריצה | תצוגה משולבת, DTM (Device Type Manager), תוכנת SoMove, מטעין פשוט (אופציונלי), Multiloader (אופציונלי), ומסוף גרפי מרוחק (אופציונלי). |
