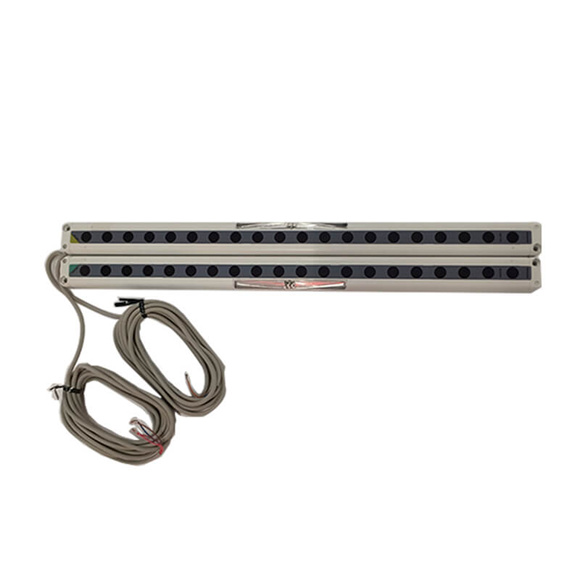

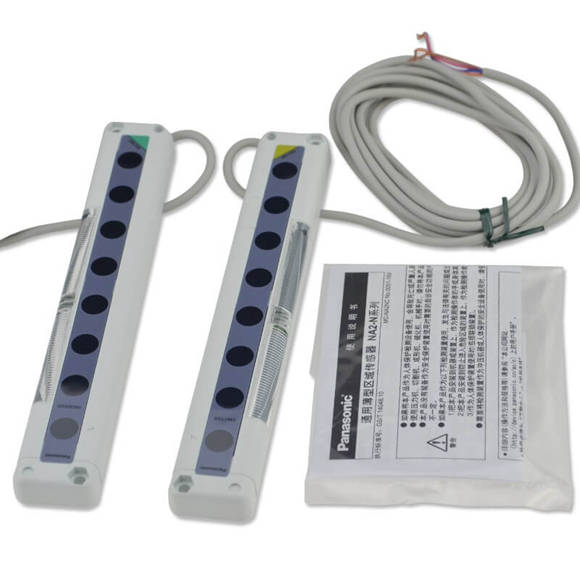

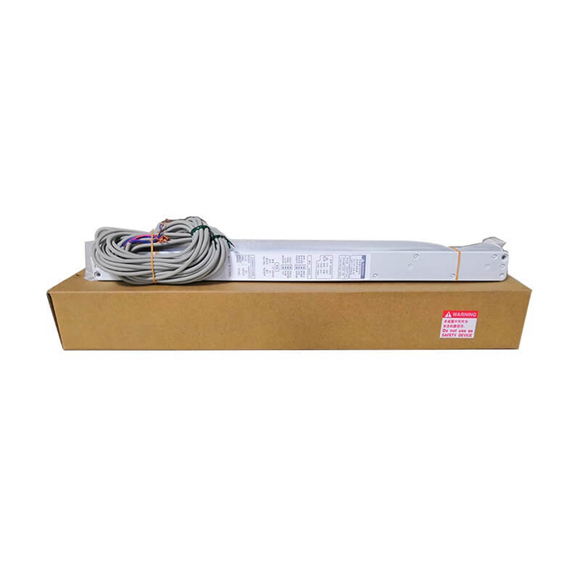

| बीम चैनलों की संख्या |
8 |
12 |
16 |
20 |
24 |
28 |
| मॉडल एनपीएन आउटपुट |
NA2-N8 |
NA2-N12 |
NA2-N16 |
NA2-N20 |
NA2-N24 |
NA2-N28 |
| मॉडल पीएनपी आउटपुट |
NA2-N8-PN |
NA2-N12-PN |
NA2-N16-PN |
NA2-N20-PN |
NA2-N24-PN |
NA2-N28-PN |
| सीई अंकन निर्देश अनुपालन |
ईएमसी निर्देश, RoHS निर्देश |
|
|
|
|
|
| ऊंचाई का एहसास |
140 मिमी
5.512 इंच |
220 मिमी
8.661 इंच |
300 मिमी
11.811 इंच |
380 मिमी
14.961 इंच |
460 मिमी
18.110 इंच |
540 मिमी
21.260 इंच |
| संवेदन सीमा |
5 मीटर 16.404 फीट |
|
|
|
|
|
| बीम पिच |
20 मिमी 0.787 इंच |
|
|
|
|
|
| संवेदन वस्तु |
φ30 मिमी φ1.181 इंच या अधिक अपारदर्शी वस्तु (पूरी तरह से किरण बाधित वस्तुएं) |
|
|
|
|
|
| वोल्टेज आपूर्ति |
12 से 24 वी डीसी ±10% रिपल पीपी 10% या कम |
|
|
|
|
|
| उत्पादन |
एनपीएन ओपन-कलेक्टर ट्रांजिस्टर
• अधिकतम सिंक करंट: 100 एमए
• एप्लाइड वोल्टेज: 30 वी डीसी या कम (आउटपुट और 0 वी के बीच)
• अवशिष्ट वोल्टेज: 2 वी या उससे कम (100 एमए सिंक करंट पर), 1 वी या उससे कम (16 एमए सिंक करंट पर)
पीएनपी ओपन-कलेक्टर ट्रांजिस्टर
• अधिकतम स्रोत धारा: 100 एमए
• लागू वोल्टेज: 30 वी डीसी या उससे कम (आउटपुट और +वी के बीच)
• अवशिष्ट वोल्टेज: 2 वी या उससे कम (100 एमए स्रोत धारा पर), 1 वी या उससे कम (16 एमए स्रोत धारा पर)
|
|
|
|
|
|
|
उपयोगिता श्रेणी |
डीसी-12 या डीसी-13 |
|
|
|
|
|
| आउटपुट ऑपरेशन |
सभी बीम चैनल प्राप्त होने पर चालू
(एक या अधिक बीम चैनल बाधित होने पर बंद) |
|
|
|
|
|
| शॉर्ट-सर्किट सुरक्षा |
शामिल |
|
|
|
|
|
| प्रतिक्रिया समय |
10 एमएस या उससे कम (जब हस्तक्षेप रोकथाम फ़ंक्शन का उपयोग किया जाता है तो 12 एमएस या उससे कम) |
|
|
|
|
|
| संकेतक
emitter |
उत्सर्जक संकेतक: हरी एलईडी x 2 (उत्सर्जन के दौरान जलती है; एक एलईडी फ्रीक्वेंसी ए सेटिंग के लिए जलती है, दोनों एलईडी
फ्रीक्वेंसी बी सेटिंग के लिए जलती हैं)
जॉब इंडिकेटर: लाल एलईडी (जॉब इंडिकेटर इनपुट लागू होने पर जलती है, झपकती है या बंद हो जाती है, ऑपरेशन मोड स्विच द्वारा चयनित) |
|
|
|
|
|
| संकेतक रिसीवर |
ऑपरेशन संकेतक: लाल एलईडी (एक या अधिक बीम चैनल बाधित होने पर जलती है)
स्थिर घटना बीम संकेतक: हरी एलईडी (सभी बीम चैनल स्थिर रूप से प्राप्त होने पर जलती है)
जॉब संकेतक: लाल एलईडी (जॉब इंडिकेटर इनपुट लागू होने पर जलती है, झपकती है या बंद हो जाती है, ऑपरेशन मोड स्विच द्वारा चयनित)
* जब आउटपुट के माध्यम से अतिरिक्त करंट प्रवाहित होता है, तो शॉर्ट-सर्किट सुरक्षा सर्किट के संचालन के कारण रिसीवर पर स्थिर घटना बीम संकेतक और ऑपरेशन संकेतक एक साथ झपकते हैं। |
|
|
|
|
|
| हस्तक्षेप निवारण कार्य |
शामिल |
|
|
|
|
|
| परीक्षण इनपुट (उत्सर्जन रोक) फ़ंक्शन |
शामिल |
|
|
|
|
|
| प्रदूषण का स्तर |
3 (औद्योगिक वातावरण) |
|
|
|
|
|
| सुरक्षा |
आईपी40(आईईसी) |
|
|
|
|
|
| परिवेश का तापमान |
-10 से +55 ℃ +14 से +131 ℉ (ओस संघनन या आइसिंग की अनुमति नहीं),
भंडारण: -10 से +60 ℃ +14 से +140 ℉ |
|
|
|
|
|
| परिवेश आर्द्रता |
35 से 85% आरएच, भंडारण: 35 से 85% आरएच |
|
|
|
|
|
| परिवेशीय रोशनी |
गरमागरम रोशनी: प्रकाश प्राप्त करने वाले चेहरे पर 3,000 एलएक्स या उससे कम |
|
|
|
|
|
| वोल्टेज सहनशीलता |
एक मिनट के लिए 1,000 वी ए.सी. एक साथ जुड़े सभी आपूर्ति टर्मिनलों और संलग्नक के बीच |
|
|
|
|
|
| इन्सुलेशन प्रतिरोध |
एक साथ जुड़े सभी आपूर्ति टर्मिनलों और संलग्नक के बीच 250 वी डीसी मेगर के साथ 20 एमΩ, या अधिक |
|
|
|
|
|
| कंपन प्रतिरोध |
10 से 150 हर्ट्ज आवृत्ति, 0.75 मिमी 0.030 प्रत्येक दो घंटे के लिए एक्स, वाई और जेड दिशाओं में दोहरे आयाम में |
|
|
|
|
|
| आघात प्रतिरोध |
X, Y और Z दिशाओं में तीन बार प्रत्येक में 500 m/s2 त्वरण (लगभग 50 G)। |
|
|
|
|
|
| उत्सर्जक तत्व |
इन्फ्रारेड एलईडी (पीक उत्सर्जन तरंग दैर्ध्य: 870 एनएम 0.034 मिलियन (नोट 3), मॉड्यूलेटेड) |
|
|
|
|
|
| सामग्री |
संलग्नक: गर्मी प्रतिरोधी एबीएस, लेंस कवर: पॉलिएस्टर, संकेतक कवर: ऐक्रेलिक |
|
|
|
|
|
| केबल |
0.2 मिमी2 4-कोर कैबटायर केबल, 3 मीटर 9.843 फीट लंबा |
|
|
|
|
|
| केबल विस्तार |
0.2 मिमी2, या अधिक, केबल के साथ, एमिटर और रिसीवर दोनों के लिए कुल 25 मीटर (82.021 फीट) तक विस्तार संभव है। |
|
|
|
|
|
वजन
(उत्सर्जक और रिसीवर का कुल वजन) |
कुल वज़न:
लगभग 350 ग्राम.
सकल वजन:
लगभग 550 ग्राम। |
कुल वज़न:
लगभग 400 ग्राम.
सकल वजन:
लगभग 600 ग्राम। |
कुल वज़न:
लगभग 450 ग्राम.
सकल वजन:
लगभग 650 ग्राम। |
शुद्ध वजन:
लगभग 500 ग्राम।
सकल वजन:
लगभग 700 ग्राम। |
शुद्ध वजन:
लगभग 570 ग्राम।
सकल वजन:
लगभग 750 ग्राम। |
कुल वज़न:
लगभग 650 ग्राम.
सकल वजन:
लगभग 800 ग्राम। |
