| タイプ |
シールドタイプ |
|
|
|
|
| タイプ |
ネジなしタイプ |
ねじ込みタイプ |
|
|
|
| ノーマルオープン |

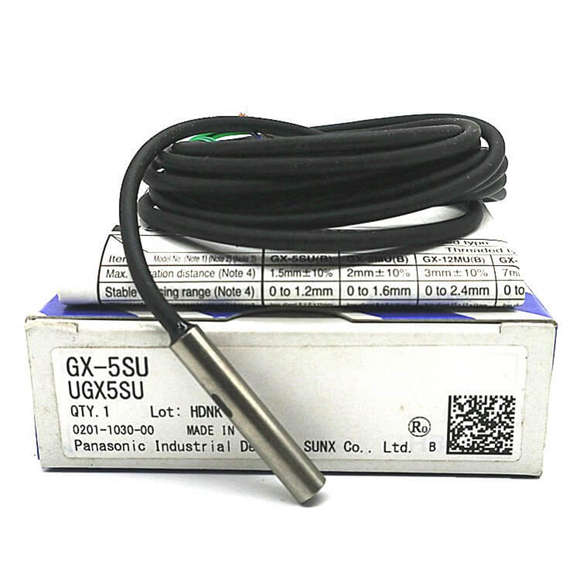

GX-5SU |
GX-8MU |
GX-12MU |
GX-18MU |
GX-30MU |
| 通常閉 |
GX-5SUB |
GX-8MUB |
GX-12MUB |
GX-18MUB |
GX-30MUB |
最大。動作距離
(注2) |
1.5mm
±
10% |
2mm
±
10% |
3mm
±
10% |
7mm
±
10% |
10mm
±
10% |
安定検出範囲
(注2) |
0 1.2mm
～ |
0 1.6mm
～ |
0 2.4mm
～ |
0～5.6mm
0～0.220インチ |
0 8mm
～ |
| 標準検出物体 |
鉄板
6×6×t 1mm
0.236×0.236×t 0.039 in |
鉄板
8 x 8 xt 1 mm
0.315 x 0.315 xt 0.039 in |
鉄板
12 x 12 xt 1 mm
0.472 x 0.472 xt 0.039 in |
鉄板
18 x 18 xt 1mm
0.709 x 0.709 xt 0.0 39 in |
鉄板
30 x 30 xt 1 mm
1.181 x 1.181 xt 0.039 in |
| ヒステリシス |
動作距離の20％以下
（標準検出物体にて） |
|
|
|
|
| 電源電圧 |
DC12～24V +10/-15％ リップルPP10％以下 |
|
|
|
|
消費電流
(注3) |
0.8mA以下 |
|
|
|
|
| 出力 |
非接触直流2線式
・負荷電流：3～70mA（注4）
・残留電圧：3V以下（注5） |
|
|
|
|
|
短絡保護 |
法人化 |
|
|
|
|
| 最大。応答周波数 |
1.7kHz |
1.2kHz |
1.2kHz |
500Hz |
350Hz |
| 動作表示灯 |
常閉型：オレンジLED
（出力ON時点灯） |
|
|
|
|
| 2色のインジケーター |
ノーマルオープンタイプ：検出安定時は緑色に点灯、検出不安定時はオレンジ色に点灯 |
|
|
|
|
| 保護 |
IP67(IEC)、IP67G(注6) |
|
|
|
|
| 周囲温度 |
-25～+70℃、保存時：-30～+80℃、-22～+176℉ |
|
|
|
|
| 周囲湿度 |
45～85%RH、保存時：35～95%RH |
|
|
|
|
| 耐電圧性 |
AC1,000V 1分間一緒に接続されたすべての電源端子とエンクロージャの間 |
|
|
|
|
| 絶縁抵抗 |
一括接続全電源端子と筐体間 DC250Vメガーにて50MΩ以上 |
|
|
|
|
| 耐振動性 |
周波数10～55Hz、複振幅1.5mm X、Y、Z方向 各2時間 |
|
|
|
|
| 耐衝撃性 |
1,000m/s2の加速度（約100G）X、Y、Z各方向3回 |
|
|
|
|
| 材料 |
筐体：黄銅（ニッケルメッキ）［GX-5SU（B）、GX-8MU（B）、GX-8MLU（B）はステンレス（SUS303）］
感知部：ナイロン［GX-5SU（B）はポリアリレート］、表示部：ナイロン［GX-5SU（B）を除く］ |
|
|
|
|
| ケーブル |
0.3mm2 [GX-5SU(B)、GX-8MU(B)、GX-8MLU(B)は0.15mm2] 2芯耐油・耐熱・耐寒キャブタイヤケーブル 2m 長さ |
|
|
|
|
| ケーブル延長 |
0.3mm2以上のケーブルで合計50mまで延長可能です。 |
|
|
|
|
| 重量(注7) |
正味重量：
約20g |
正味重量：
約30g。 |
正味重量：
約55g。 |
正味重量：
約95g。 |
正味重量：
約220g。 |
| 付属品 |
– |
ナット：2個、歯付ロックワッシャー：1個 |
|
|
|
