| Nomor artikel |
6GK7542-1AX00-0XE0 |
| Penunjukan jenis produk |

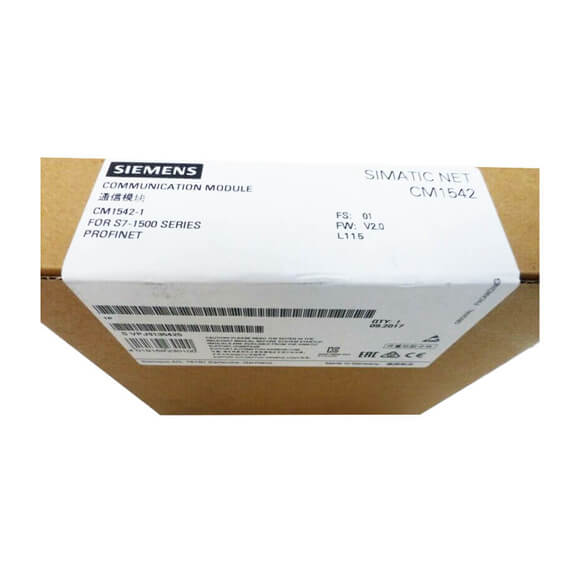

CM 1542-1 |
| Kecepatan transfer |
|
| Kecepatan transfer |
|
|
● pada antarmuka pertama |
10 … 100 Mbit/dtk |
| Antarmuka |
|
| Jumlah antarmuka mnrt. ke Ethernet Industri |
1 |
| Jumlah sambungan listrik |
|
|
● pada antarmuka pertama menurut. ke Ethernet Industri |
2 |
| Jenis sambungan listrik |
|
|
● pada antarmuka pertama menurut. ke Ethernet Industri |
Pelabuhan RJ45 |
| Tegangan suplai, konsumsi arus, kehilangan daya |
|
| Jenis tegangan tegangan suplai |
DC |
| Tegangan suplai 1 dari bus backplane |
abad ke-15 |
| Toleransi simetris relatif di DC |
|
|
● pada abad ke-15 |
3% |
| Dikonsumsi saat ini |
|
|
● dari bus backplane pada DC pada tegangan tipikal 15 V |
0,22 A |
| Kehilangan daya [W] |
3,3 W |
| Kondisi sekitar |
|
| Suhu lingkungan |
|
|
● untuk pemasangan vertikal selama pengoperasian |
0 … 40 °C |
|
● untuk busbar yang disusun secara horizontal selama pengoperasian |
0 … 60 °C |
|
● selama penyimpanan |
-40 … +70 °C |
|
● selama pengangkutan |
-40 … +70 °C |
| Kelembaban relatif |
|
|
● pada suhu 25 °C tanpa kondensasi selama pengoperasian maksimum |
95% |
| IP kelas perlindungan |
IP20 |
| Desain, dimensi dan berat |
|
| Format modul |
Modul kompak S7-1500 lebar tunggal |
| Lebar |
35mm |
| Tinggi |
142mm |
| Kedalaman |
129mm |
| Berat bersih |
0,4kg |
| Jenis pemasangan |
|
|
● Pemasangan rel S7-1500 |
Ya |
| Fitur produk, fungsi produk, komponen produk secara umum |
|
| Jumlah unit |
|
|
● per CPU maksimum |
8 |
|
● Catatan |
tergantung pada jenis CPU |
| Komunikasi terbuka data kinerja |
|
| Jumlah kemungkinan koneksi untuk komunikasi terbuka |
|
|
● melalui blok T maksimum |
64; tergantung pada batas atas sistem |
| Jumlah data |
|
|
● sebagai data pengguna per ISO pada koneksi TCP untuk komunikasi terbuka melalui maksimum blok T |
65.536 bita |
| Jumlah stasiun Multicast |
6 |
| Komunikasi data kinerja S7 |
|
| Jumlah kemungkinan koneksi untuk komunikasi S7 |
|
|
● maksimal |
64; tergantung pada batas atas sistem |
| Mode multi-protokol data kinerja |
|
| Jumlah koneksi aktif dengan mode multi-protokol |
64 |
| Kinerja komunikasi PROFINET data sebagai pengontrol PN IO |
|
| Fungsi produk pengontrol PROFINET IO |
Ya |
| Jumlah total perangkat PN IO pada pengontrol PROFINET IO yang dapat digunakan |
128 |
| Jumlah perangkat PN IO IRT pada pengontrol PROFINET IO yang dapat digunakan |
64 |
| Jumlah jalur PN IO eksternal dengan PROFINET per rak |
10 |
| Jumlah data |
|
|
● sebagai data pengguna untuk variabel input sebagai pengontrol PROFINET IO secara maksimal |
8 Kibita |
|
● sebagai data pengguna untuk variabel input sebagai pengontrol PROFINET IO secara maksimal |
8 Kibita |
|
● sebagai data pengguna untuk variabel input per perangkat PN IO sebagai pengontrol PROFINET IO maksimum |
1433 byte |
|
● sebagai data pengguna untuk variabel keluaran per perangkat PN IO sebagai pengontrol PROFINET IO maksimum |
1433 byte |
|
● sebagai data pengguna untuk variabel input per perangkat PN IO untuk setiap sub-modul sebagai pengontrol PROFINET IO maksimum |
256 byte |
|
● sebagai data pengguna untuk variabel keluaran per perangkat PN IO untuk setiap sub-modul sebagai pengontrol PROFINET IO maksimum |
256 byte |
| Data kinerja komunikasi PROFINET sebagai perangkat PN IO |
|
| Fungsi produk perangkat PROFINET IO |
Ya |
| Jumlah data |
|
|
● sebagai data pengguna untuk variabel input sebagai perangkat PROFINET IO maksimum |
8 192 bita |
|
● sebagai data pengguna untuk variabel input sebagai perangkat PROFINET IO maksimum |
8 192 bita |
|
● sebagai data pengguna untuk variabel input setiap sub-modul sebagai perangkat PROFINET IO |
256 byte |
|
● sebagai data pengguna untuk variabel input setiap sub-modul sebagai perangkat PROFINET IO |
256 byte |
|
● sebagai data pengguna untuk area konsistensi setiap sub-modul |
256 byte |
| Jumlah submodul per PROFINET IO-Device |
32 |
| Telekontrol data kinerja |
|
| Protokol didukung |
|
|
● TCP/IP |
Ya |
| Manajemen fungsi produk, konfigurasi, rekayasa |
|
| Dukungan MIB fungsi produk |
Ya |
| Protokol didukung |
|
|
● SNMPv1 |
Ya |
|
● DCP |
Ya |
|
● LLDP |
Ya |
| Perangkat lunak konfigurasi |
|
|
● diperlukan |
LANGKAH 7 Profesional V14 (TIA Portal) atau lebih tinggi |
| Fungsi identifikasi & pemeliharaan |
|
|
● I&M0 – informasi spesifik perangkat |
Ya |
|
● I&M1 – penunjukan/penunjukan lokasi pada tingkat yang lebih tinggi |
Ya |
| Diagnostik fungsi produk |
|
| Fungsi produk Diagnostik berbasis web |
Ya; melalui CPU S7-1500 |
