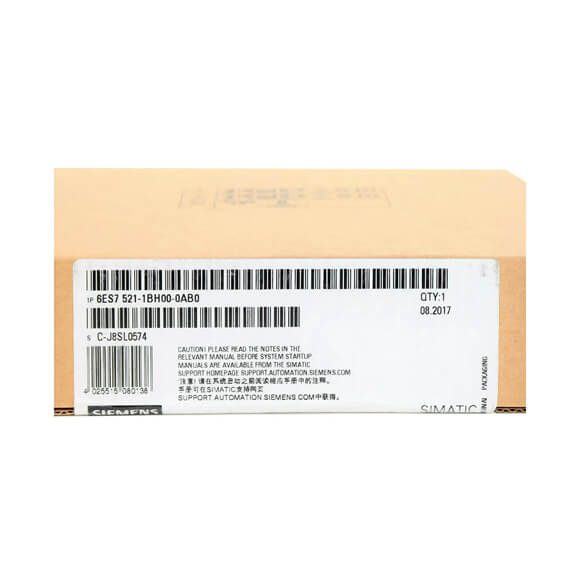

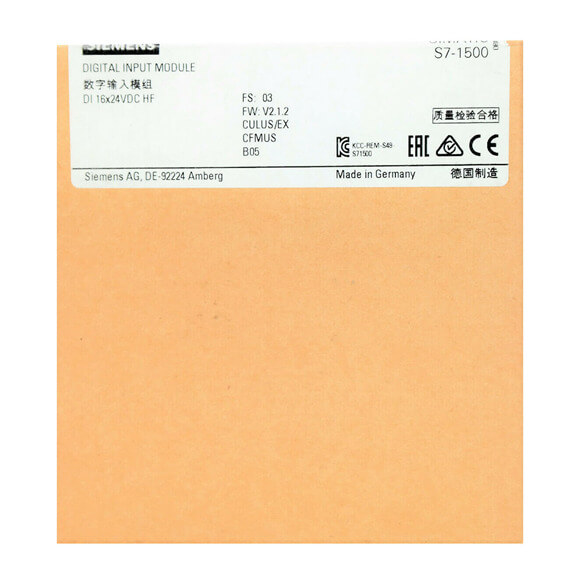

Siemens PLC SIMATIC S7-1500 Modul 6ES7521-1BH00-0AB0 6ES7521-1BH10-0AA0
Kami dapat Menyediakan suku cadang otomasi Siemens, seperti Siemens PLC, Siemens Servo Motor, Siemens HMI, Siemens VFD dan sebagainya,
Nomor artikel | 6ES7521-1BH00-0AB0 | 6ES7521-1BL00-0AB0 | 6ES7521-1BH50-0AA0 | 6ES7521-1FH00-0AA0 | 6ES7521-7EH00-0AB0 |
S7-1500, DI 16x24VDC HF | S7-1500, DI 32x24VDC HF | S7-1500, DI 16x24VDC SRCBA | S7-1500, DI 16x230VAC BA | S7-1500, DI 16 x 24…125V UC HF | |
Informasi umum | |||||
Penunjukan jenis produk | DI 16x24VDC HF | DI 32x24VDC HF | DI 16x24VDC SRC BA | DI 16x230VAC BA | DI 16×24 … 125 V UC HF |
Status fungsional HW | dari FS04 | dari FS04 | FS01 | FS01 | FS01 |
Versi firmware | V2.2.0 | V2.2.1 | V2.0.0 | V2.0.0 | V1.0.0 |
● Pembaruan FW dimungkinkan | Ya | Ya | Ya | Ya | Ya |
Fungsi produk | |||||
● Data Saya dan P | Ya; I&M0 hingga I&M3 | Ya; I&M0 hingga I&M3 | Ya; I&M0 hingga I&M3 | Ya; I&M0 hingga I&M3 | Ya; I&M0 hingga I&M3 |
● Mode isokron | Ya | Ya | TIDAK | TIDAK | TIDAK |
● Startup yang diprioritaskan | Ya | Ya | Ya | Ya | Ya |
Rekayasa dengan | |||||
● LANGKAH 7 Portal TIA dapat dikonfigurasi/terintegrasi dari versi | V13 SP1 / – | V13 SP1 / – | V12 / V12 | V12 / V12 | V13 SP1 / – |
● LANGKAH 7 dapat dikonfigurasi/terintegrasi dari versi | V5.5 SP3 / – | V5.5 SP3 / – | V5.5 SP3 / – | V5.5 SP3 / – | V5.5 SP3 / – |
● PROFIBUS dari versi GSD/revisi GSD | V1.0 / V5.1 | V1.0 / V5.1 | V1.0 / V5.1 | V1.0 / V5.1 | V1.0 / V5.1 |
● PROFINET dari versi GSD/revisi GSD | V2.3 / – | V2.3 / – | V2.3 / – | V2.3 / – | V2.3 / – |
Modus operasi | |||||
● DI | Ya | Ya | Ya | Ya | Ya |
● Penghitung | Ya | Ya | TIDAK | TIDAK | TIDAK |
● Pengambilan sampel berlebihan | TIDAK | TIDAK | TIDAK | ||
● MSI | Ya | Ya | Ya | Ya | Ya |
Tegangan suplai | |||||
Nilai terukur (DC) | abad ke-24 | abad ke-24 | |||
rentang yang diizinkan, batas bawah (DC) | 20.4V | 20.4V | 20.4V | ||
rentang yang diizinkan, batas atas (DC) | 28.8V | 28.8V | 28.8V | ||
Perlindungan polaritas terbalik | Ya | Ya | |||
Masukan arus | |||||
Konsumsi saat ini, maks. | 20 mA; dengan pasokan 24 V DC | 40 mA; 20 mA per grup dengan suplai 24 V DC | |||
Kekuatan | |||||
Daya tersedia dari bus backplane | 1,1 watt | 1,1 watt | 0,9W | 1 W | 1,2 watt |
Kehilangan daya | |||||
Kehilangan daya, ketik. | 2,6 watt | 4,2 watt | 2,8W | 4,9 watt | 2,2W; Pada 24 V DC; 6,0 W pada 125 V AC |
Masukan digital | |||||
Jumlah input digital | 16 | 32 | 16 | 16 | 16 |
Input digital, dapat diparameterisasi | Ya | Ya | TIDAK | TIDAK | Ya |
Masukan sumber/wastafel | P-membaca | P-membaca | Sumber | P-membaca | Ya |
Kurva karakteristik masukan sesuai dengan IEC 61131, tipe 1 | Ya | ||||
Kurva karakteristik masukan sesuai dengan IEC 61131, tipe 3 | Ya | Ya | Ya | Ya; Pada 24 V DC | |
Fungsi masukan digital, dapat diparameterisasi | |||||
● Gerbang mulai/berhenti | Ya | Ya | |||
● Input digital yang dapat digunakan secara bebas | Ya | Ya | |||
● Penghitung | |||||
— Jumlah, maks. | 2 | 2 | |||
— Frekuensi penghitungan, maks. | 3kHz | 3kHz; FS04 dan FW V2.2.1 atau lebih tinggi | |||
— Menghitung lebar | 32 sedikit | 32 sedikit | |||
— Menghitung arah atas/bawah | Ke atas | Ke atas | |||
Tegangan masukan | |||||
● Nilai terukur (DC) | abad ke-24 | abad ke-24 | abad ke-24 | 24V; 48V, 125V | |
— 24VDC | Ya | Ya | Ya | Ya | |
● Nilai terukur (AC) | 230V; 120/230VAC, 50/60Hz | 24V; 48V, 125V (50 – 60Hz) | |||
● untuk sinyal '0' | -30 hingga +5 V | -30 hingga +5 V | -5 hingga +30V | 0VAC hingga 40VAC | -5 … +5V |
● untuk sinyal '1' | +11 hingga +30V | +11 hingga +30V | -11 hingga -30V | 79VAC hingga 264VAC | +11 … +146V |
Masukan arus | |||||
● untuk sinyal '1', ketik. | 2,5 mA | 2,5 mA | 4,5mA | 11mA; Pada 230 V AC dan 5,5 mA pada 120 V AC | 3mA; Pada 24 VDC |
Penundaan masukan (untuk nilai pengenal tegangan masukan) | |||||
untuk input standar | |||||
— dapat diparameterisasi | Ya; 0,05 / 0,1 / 0,4 / 1,6 / 3,2 / 12,8 / 20 mdtk | Ya; 0,05 / 0,1 / 0,4 / 1,6 / 3,2 / 12,8 / 20 mdtk | TIDAK | TIDAK | Ya; 0,05 / 0,1 / 0,4 / 1,6 / 3,2 / 12,8 / 20 ms dapat diparameterisasi dengan DC, 20 ms ditetapkan dengan AC |
— pada '0' hingga '1', min. | 0,05 ms | 0,05 ms | 3 ms | 0,05 ms | |
— pada '0' hingga '1', maks. | 20 ms | 20 ms | 4 ms | 25 ms | 20 ms |
— pada '1' hingga '0', min. | 0,05 ms | 0,05 ms | 3 ms | 0,05 ms | |
— pada '1' hingga '0', maks. | 20 ms | 20 ms | 4 ms | 25 ms | 20 ms |
untuk input interupsi | |||||
— dapat diparameterisasi | Ya | Ya | TIDAK | TIDAK | Ya |
untuk fungsi teknologi | |||||
— dapat diparameterisasi | Ya | Ya | TIDAK | TIDAK | TIDAK |
Panjang kabel | |||||
● terlindung, maks. | 1.000 m | 1.000 m | 1.000 m | 1.000 m | 1.000 m |
● tanpa pelindung, maks. | 600 m | 600 m | 600 m | 600 m | 600 m |
Pembuat enkode | |||||
Encoder yang dapat dihubungkan | |||||
● sensor 2 kabel | Ya | Ya | Ya | Ya | Ya |
— arus diam yang diizinkan (sensor 2 kabel), maks. | 1,5mA | 1,5mA | 1,5mA | 2 mA | 1,5mA |
Modus isokron | |||||
Waktu penyaringan dan pemrosesan (TCI), min. | 80 mikrodetik; Pada waktu filter 50 μs | 80 mikrodetik; Pada waktu filter 50 μs | |||
Waktu siklus bus (TDP), min. | 250 mikrodetik | 250 mikrodetik | |||
Informasi interupsi/diagnostik/status | |||||
Fungsi diagnostik | Ya | Ya | TIDAK | TIDAK | Ya |
Alarm | |||||
● Alarm diagnostik | Ya | Ya | TIDAK | TIDAK | Ya |
● Interupsi perangkat keras | Ya | Ya | TIDAK | TIDAK | Ya |
Diagnosis | |||||
● Memantau tegangan suplai | Ya | Ya | TIDAK | TIDAK | TIDAK |
● Kawat putus | Ya; ke I < 350 µA | Ya; ke I < 350 µA | TIDAK | TIDAK | Ya; Ke I < 550 µA |
● Hubungan pendek | TIDAK | TIDAK | TIDAK | TIDAK | TIDAK |
LED indikasi diagnostik | |||||
● JALANKAN LED | Ya; LED hijau | Ya; LED hijau | Ya; LED hijau | Ya; LED hijau | Ya; LED hijau |
● LED KESALAHAN | Ya; LED merah | Ya; LED merah | Ya; LED merah | Ya; LED merah | Ya; LED merah |
● Pemantauan tegangan suplai (PWR-LED) | Ya; LED hijau | Ya; LED hijau | TIDAK | TIDAK | TIDAK |
● Tampilan status saluran | Ya; LED hijau | Ya; LED hijau | Ya; LED hijau | Ya; LED hijau | Ya; LED hijau |
● untuk diagnostik saluran | Ya; LED merah | Ya; LED merah | TIDAK | TIDAK | Ya; LED merah |
● untuk diagnostik modul | Ya; LED merah | Ya; LED merah | TIDAK | Ya; LED merah | Ya; LED merah |
Potensi pemisahan | |||||
Saluran pemisahan potensial | |||||
● antar saluran | TIDAK | Ya | TIDAK | TIDAK | Ya |
● antar saluran, dalam kelompok | 16 | 16 | 16 | 4 | 1 |
● antara saluran dan bus backplane | Ya | Ya | Ya | Ya | Ya |
● antara saluran dan catu daya elektronik | TIDAK | TIDAK | |||
Beda potensial yang diijinkan | |||||
antara sirkuit yang berbeda | 250 V AC antara saluran dan bus backplane; 500 V AC antar saluran | 146VDC/132VAC | |||
Isolasi | |||||
Isolasi diuji dengan | 707 V DC (uji tipe) | 707 V DC (uji tipe) | 707 V DC (uji tipe) | 3 100VDC | 2.000V DC |
Standar, persetujuan, sertifikat | |||||
Cocok untuk fungsi keselamatan | TIDAK | TIDAK | TIDAK | TIDAK | TIDAK |
Kondisi sekitar | |||||
Suhu sekitar selama pengoperasian | |||||
● pemasangan horizontal, min. | -30 °C; Dari FS05 | -30 °C; Dari FS05 | 0 °C | 0 °C | 0 °C |
● pemasangan horizontal, maks. | 60 °C | 60 °C | 60 °C | 60 °C | 60 °C |
● instalasi vertikal, min. | -30 °C; Dari FS05 | -30 °C; Dari FS05 | 0 °C | 0 °C | 0 °C |
● pemasangan vertikal, maks. | 40 °C | 40 °C | 40 °C | 40 °C | 40 °C |
Ketinggian selama operasi berkaitan dengan permukaan laut | |||||
● Ketinggian pemasangan di atas permukaan laut, maks. | 5.000 m; Batasan ketinggian pemasangan > 2 000 m, lihat manual | 5.000 m; Batasan ketinggian pemasangan > 2 000 m, lihat manual | 5.000 m; Batasan ketinggian pemasangan > 2 000 m, lihat manual | ||
Ukuran | |||||
Lebar | 35mm | 35mm | 35mm | 35mm | 35mm |
Tinggi | 147mm | 147mm | 147mm | 147mm | 147mm |
Kedalaman | 129mm | 129mm | 129mm | 129mm | 129mm |
beban | |||||
Berat, kira-kira. | 240 gram | 260 gram | 230 gram | 300 gram | 240 gram |
