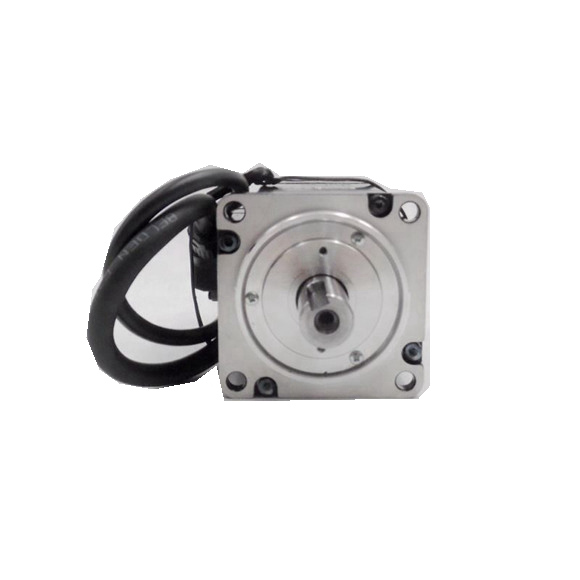

| Yaskawa Sigma-7 Servo Motors Tegangan |
400 v |
|
| Yaskawa Sigma-7 Servo Motors SGM7J- |
02D |
04D |
08D |
15D |
|
| Peringkat waktu |
Kontinu |
|
| Kelas termal |
B |
|
| Resistensi isolasi |
500 VDC, 10 mΩ mnt. |
|
| Tahan tegangan |
1.800 vac selama 1 menit |
|
| Perangsangan |
Magnet permanen |
|
| Pemasangan |
Flange-mounted |
|
| Metode drive |
Drive langsung |
|
| Arah rotasi |
Counterclockwise (CCW) untuk referensi ke depan bila dilihat dari sisi beban |
|
| Kelas Getaran*1 |
V15 |
|
|
Suhu udara di sekitarnya |
0 ° C hingga 40 ° C.
(Dengan Derating, penggunaan dimungkinkan antara 40 ° C dan 60 ° C.)*4 |
|
| Kelembaban udara di sekitarnya |
20% hingga 80% kelembaban relatif (tanpa kondensasi) |
|
|
Situs Instalasi |
• Harus di dalam ruangan dan bebas dari gas korosif dan eksplosif.
• Harus berventilasi baik dan bebas dari debu dan kelembaban. • Harus memfasilitasi inspeksi dan pembersihan. • Harus memiliki ketinggian 1.000 m atau kurang. (Dengan Derating, penggunaan dimungkinkan antara 1.000 m dan 2.000 m.)*5 • Harus bebas dari medan magnet yang kuat. |
|
|
Lingkungan penyimpanan |
Simpan servomotor di lingkungan berikut jika Anda menyimpannya dengan kabel daya terputus.
Suhu penyimpanan: -20 ° C hingga 60 ° C (tanpa pembekuan) Kelembaban penyimpanan: kelembaban relatif 20% hingga 80% (tanpa kondensasi) |
|
| Resis getaran-
Tance*3 |
49 m/s2 |
|
| SERVOPACKS yang berlaku
SGD7S- |
1r9d |
3r5d |
5r4d |
|
| SERVOPACKS yang berlaku
SGD7W- |
2R6D*6 |
2r6d*6 atau
5R4D*6 |
2R6D atau 5R4D*6 |
5r4d |
|
| Voltase |
400 v |
|
| Model sgm7j- |
02D |
04D |
08D |
15D |
|
